OM-278 Page 28
Description
Part
No.
Dia.
Mkgs.
Item
No.

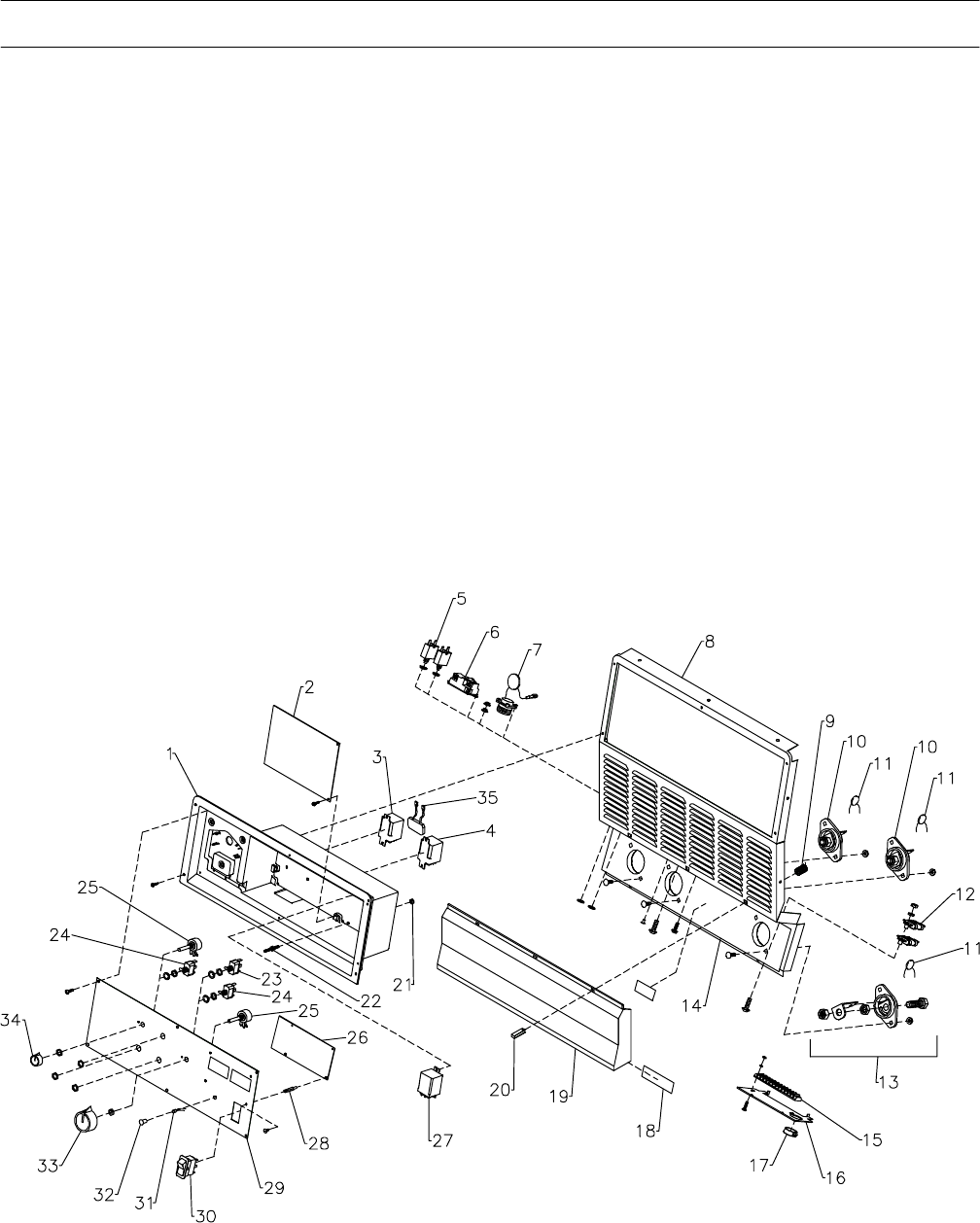

Figure 7-2. Panel, Front w/Components (Fig 7-1 Item 30)
Quantity
1 159 863 ELECTRONICS BOX 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 PC1 187 834 CIRCUIT CARD, control (60Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 PC1 187 835 CIRCUIT CARD, control (50Hz) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG1 158 720 CONNECTOR & SOCKETS, (see Fig 7-3). . . . . . . . . . . . . . . . . . . . .
PLG3 169 240 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG4 148 439 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG5 152 249 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 CR3 052 964 RELAY, encl 24VDC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 CR5 ♦006 393 RELAY, encl 24VAC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 CB1,2 093 995 CIRCUIT BREAKER, man reset 1P 15A 250VAC 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 RC9 604 176 RECEPTACLE, str dx grd 2P3W 15A 125V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 163 855 CONNECTOR/CAPACITOR, w/leads (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RC8 143 976 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C3 163 863 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C6 163 861 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C13 163 858 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C14 163 857 LEAD ASSEMBLY, elect 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 162 802 PANEL, front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 161 303 SPRING, cprsn .600 OD x .072 wire x 1.500 lg 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 POS-CC,CV 039 047 TERMINAL, pwr output red 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 C2,4,5 128 750 CAPACITOR, cer disc .1uf 500VDC 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 R4,5 136 076 RESISTOR, WW fxd 30W 200 ohm 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 NEG 039 046 TERMINAL, pwr output black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Hardware is common and
not available unless listed.
ST-800 705-D
Figure 7-2. Panel, Front w/Components (Fig 7-1 Item 30)
