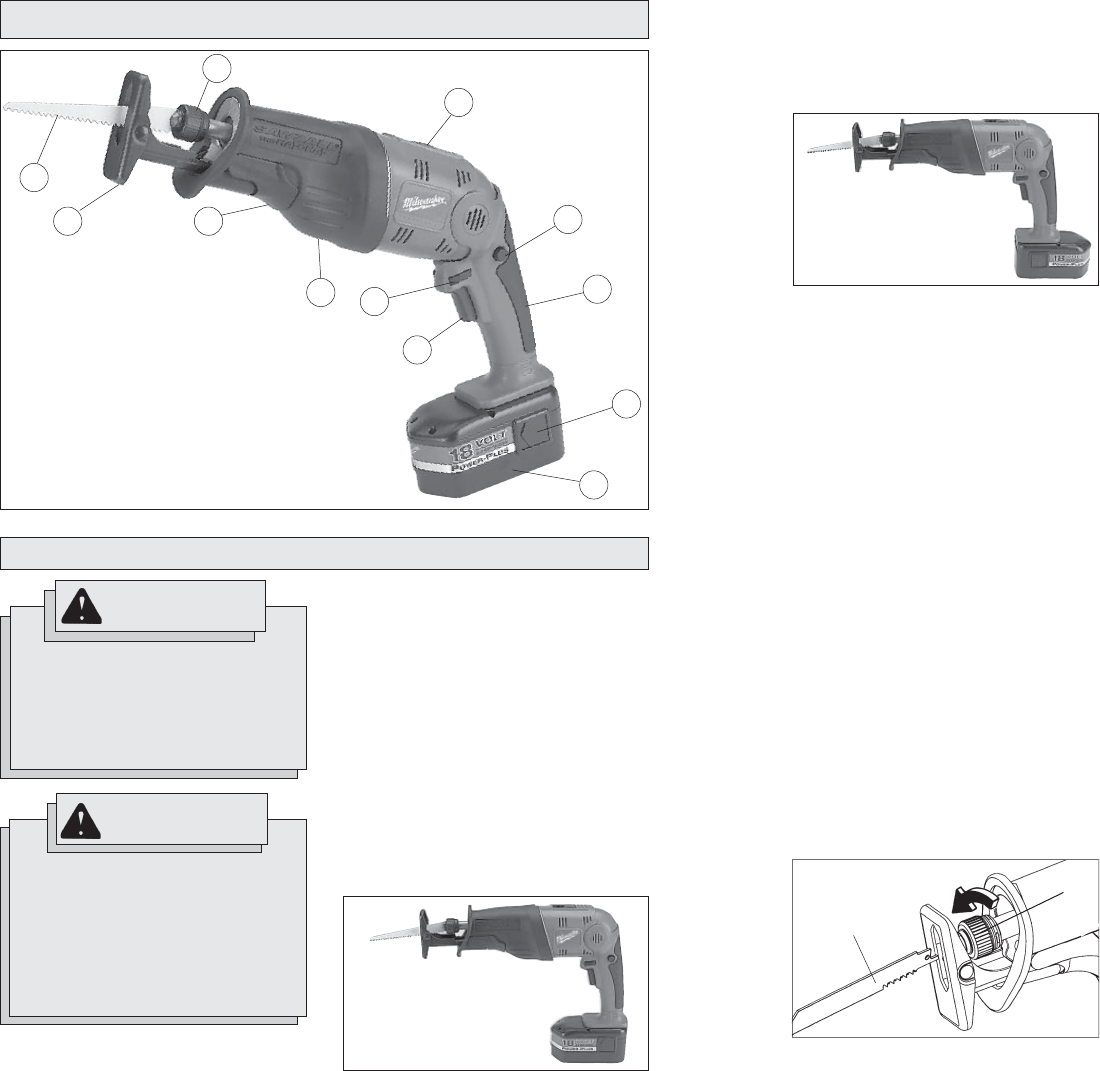

1. Interruptor de control orbital
2. Botón de ajuste de la empuñadura
3. Empuñadura
4. Botones de liberación de la batería
5. Batería
6. Gatillo
7. Interruptor de bloqueo del gatillo
8. Forro aislante
9. Palanca de liberación de la zapata
10. Zapata móvil ajustable
11. Segueta
12. Abrazadera para segueta Quik-Lok
®
DESCRIPCIÓN FUNCIONAL
Fig. 1
Fig. 2
Como se quita la batería de la herramienta
Presione el botón de liberación y saque la
batería.
Cómo se retira la batería de la herramienta
Presione el botón de liberación y retire la
batería.
1. Para trabajar en espacios reducidos.
Coloque la batería desde el frente, pre-
sionando el botón de liberación, desli-
zando la batería en la parte principal
de la herramienta (Fig. 1). Coloque la
batería hasta que la grapa se accione.
Selección de una segueta
El portaseguetas Quik-Lok
®
puede usarse
con todas las seguetas Sawzall
®
universales
con una espiga de 13 mm (1/2"). Para ob-
tener el mejor rendimiento, use seguetas
de alto rendimiento Super Sawzall
®
de
MILWAUKEE. Al seleccionar una segueta,
elija el tipo y la longitud adecuados.
Hay diferentes tipos de seguetas disponibles
para diversas aplicaciones: corte de metal,
de madera, de madera con clavos incrusta-
dos, de rollos de papel, desbastado y
contorneo.
Se dispone también de muchas longitudes.
Elija una segueta que sea lo sufi cientemente
larga para extenderse en todo momento más
allá de la zapata y de la pieza que se desea
cortar. No use seguetas con un largo
menor a 89 mm (3-1/2") ya que no llegarán
a cortar más allá de la zapata.
Consulte “Accesorios” para seleccionar la
mejor segueta para el trabajo a realizar y
así obtener el mejor rendimiento y la vida
útil más larga.
ENSAMBLAJE DE LA HERRAMIENTA
ADVERTENCIA
Para reducir el riesgo de lesiones,
extraiga siempre la batería o bloquee
el gatillo antes de acoplar o desaco-
plar accesorios. Utilice únicamente
accesorios específicamente reco-
mendados para esta herramienta. El
uso de accesorios no recomendados
podría resultar peligroso.
2. Para una óptima distribución de peso y
equilibrio.
Coloque la batería desde la par-
te posterior, presionando el botón
de liberación y deslizando la bat-
Instalación y extracción de las seguetas
Portaseguetas Quik-Lok
®
2. Asegúrese de que los espacios que
circundan al portaseguetas y al eje
estén limpios. El aserrín y las rebabas
de acero pueden hacer que el portas-
eguetas Quik-Lok
®
no se cierre bien
(consulte “Mantenimiento”).
3. Para instalar una segueta, haga girar el
anillo en la dirección de la fl echa mien-
tras introduce la segueta hasta que la
cola de ésta toque fondo en el anillo.
Dependiendo del trabajo a realizar, la
segueta se puede introducir con los
dientes hacia arriba o hacia abajo.
4. Suelte el anillo. El mecanismo de resorte
de éste afi anzará la cuchilla fi rmemente
en su sitio.
5. Haga girar el anillo en la dirección opu-
esta a la marcada por la fl echa para
así asegurarse de que la segueta ha
quedado bien afi anzada en el portas-
eguetas.
6. Jale con fuerza de la segueta para
asegurarse de que ha quedado bien
afi anzada en su sitio.
7. Para sacar una segueta, jálela mientras
gira el anillo en la dirección de la fl echa.
Sea cuidadoso al manipular seguetas
calientes.
Extracción de seguetas rotas del portas-
eguetas Quik-Lok
®
1. Extraiga la batería.
2. Las seguetas rotas pueden sacarse
siguiendo los siguientes métodos.
• Apunte la herramienta hacia el suelo,
gire el anillo y sacuda la herramienta
hacia arriba y hacia abajo (NO encienda
la herramienta mientras sus dedos
sostienen el portaseguetas abierto).
La espiga de la segueta rota deberá
entonces desprenderse del portasegu-
etas.
• Si el sacudir la herramienta no fun-
ciona...
En la mayoría de los casos, un frag-
mento de la segueta rota se extenderá
más allá del portaseguetas. Haga girar
el anillo y saque la segueta jalándola de
ese fragmento.
• Si el fragmento roto no es lo sufici-
entemente largo para asirlo, utilice una
segueta delgada de dientes pequeños
(tal como una segueta para cortar metal)
para enganchar la segueta que ha
quedado atorada en el portaseguetas
y sáquela mientras hace girar el anillo.
Anillo
Segueta
Fig. 3
1. Extraiga la batería.
ADVERTENCIA
Cargue solamente con el cargador
especifi cado para la batería. Para
obtener instrucciones específicas
de carga, lea el manual del operador
que se incluye con el cargador y la
batería.
6
4
7
5
9
2
12
11
10
1
3
8
