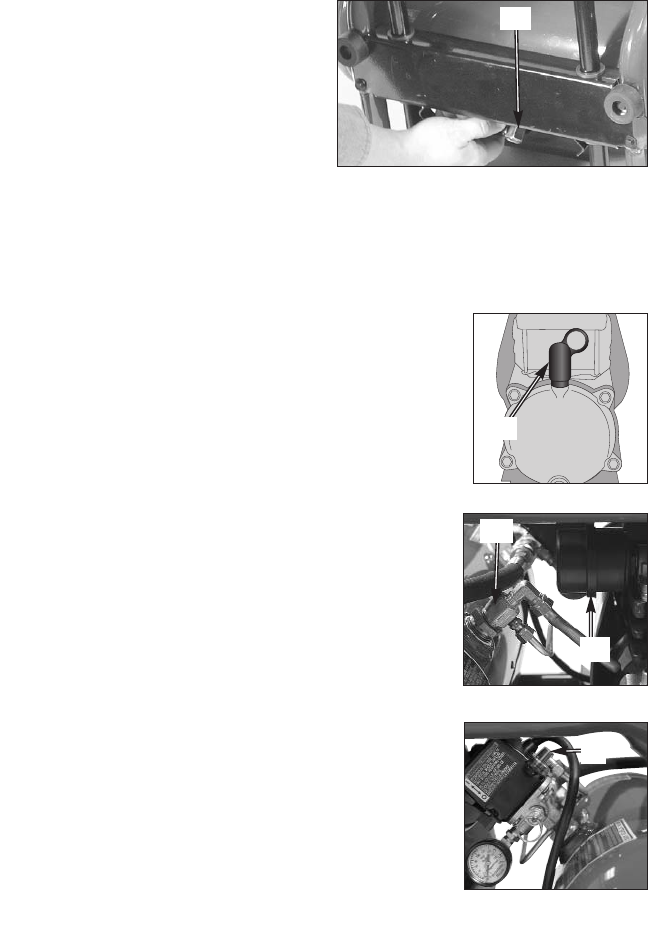

Robinet de vidange (I) : Le robinet de
vidange est situé à la base du réservoir d'air
et est utilisé pour vidanger la condensation
après chaque utilisation.
Système de refroidissement (non illustré) :
Le compresseur d'air est doté d'un système
de refroidissement d'avant garde. Le cœur de
ce système est un ventilateur à technologie
avancée. Il est tout à fait normal que ce
ventilateur souffle de l'air au-dessus de la tête de la pompe, le manchon du cylindre et le
carter. Vous savez que le système de refroidissement fonctionne bien lorsque de l'air est
expulsé.
Pompe du compresseur d'air (non illustrée) :
La pompe comprime l'air pour le forcer dans le réservoir d'air. L'air n'est pas disponible
pour travailler avant que le compresseur n'ait élevé la pression du réservoir d'air au
niveau requis à la sortie d'air.
Jauge d'huile (J) : La jauge indique le niveau d'huile dans la
pompe. Le symbole + indique que le carter est plein et le
symbole - indique qu'il faut ajouter de l'huile. Pour les
instructions, consultez les paragraphes " Huile " dans la section
intitulée " Entretien ".
Limiteur de surcharge du moteur (non illustré) : Le moteur est
doté d'un limiteur de surcharge à rétablissement automatique. Si
le moteur surchauffe pour quelque raison que ce soit, le limiteur
de surcharge coupera le moteur. Il faut alors laisser refroidir le
moteur avant la remise en marche. Le compresseur d'air se
remettra automatiquement en marche une fois que le moteur
est suffisamment refroidi.
Filtre d'admission d'air (K) : Ce filtre a été conçu pour
nettoyer l'air admis dans la pompe. Ce filtre doit être propre
en tout temps et les ouvertures d'aération doivent être sans
obstruction. Voir la section sur l'entretien.
Soupape de retenue (L) : Lorsque le compresseur
fonctionne, la soupape de retenue est "ouverte", permettant à
l'air comprimé d'entrer dans le réservoir d'air. Quand le
compresseur d'air atteint la "pression de rupture", la soupape
de retenue "se ferme", permettant à l'air pressurisé de demeurer à l'intérieur du réservoir
d'air.
Soupape de décharge de pression (M) : La soupape de
décharge de pression, située sur le côté du manostat, est
conçue pour libérer automatiquement l'air comprimé de la tête
du compresseur et du tube de sortie lorsque le compresseur
d'air atteint la "pression de rupture" ou lorsqu'il est arrêté. La
soupape de décharge de pression permet au moteur de
redémarrer librement. Lorsque le moteur s'arrête, vous pouvez
toujours entendre l'air sortir de cette soupape pendant
quelques secondes. Vous ne devriez pas entendre une fuite
d'air lorsque le moteur est en marche ni une fois que l'appareil a atteint la "pression de
rupture".
M
L
K
I
Utilisation de l'appareil
Arrêt de l'appareil :
1. Réglez le levier marche/automatique/arrêt "On/Auto/Off" à la position d'arrêt "OFF".
