INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
La herramienta está equipada con un interruptor gatillo
de velo cidad variable. La velocidad de la herramienta se
puede controlar desde las “Revoluciones por minuto”
mínimas hasta las “Revoluciones por minuto”
máximas indicadas en la placa del fabricante por medio
de la presión que usted ejerce sobre el gatillo. Ejerza
más presión para aumentar la velocidad y disminuya la
presión para reducir la velocidad. Este preciso control
de velocidad le permite a usted taladrar sin realizar
punzonaduras para marcar. También le permite utilizar
la herra mienta como destornillador mecánico. Hay
brocas dis ponibles para apretar tornillos y también para
pernos y tuercas.
PALANCA DE AVANCE/INVERSIÓN
Y CIERRE DEL GATILLO
Después de utilizar la
herramienta, fije el gatillo en la
posición de apagado ("OFF") para ayudar a evitar los
arranques accidentales y la descarga accidental de las
baterías.
La herramienta está equipada con una palanca de
avance/inversión y un cierre del gatillo con ubicación
encima del gatillo (Fig. 1). Esta palanca fue diseñada
para invertir el sentido de rotación de la broca y para fijar
el gatillo en la posición de apagado.
Para la rotación de “Avance” (con el man dril orientado
en sentido opuesto a usted), mueva la palanca com ple -
tamente hacia la izquierda.
Para la rotación inversa, mueva la palanca
completamente hacia la derecha. Para activar el cierre del
gatillo, mueva la palanca hasta la posición central “OFF”.
No cambie el sentido de giro
hasta que la herramienta se
haya detenido por completo. El cambio durante el
giro del mandril puede causar daños a la herramienta.
EMBRAGUE AJUSTABLE
La herramienta cuenta con 26 posiciones de embrague.
El par motor de salida aumentará a medida que la anilla
del embrague sea girada del 1 al 25. La posición de
taladro “ ” fijará el embrague para permitir el
taladrado y atornillado de piezas que requieren trabajo
pesado y también permite cambiar las brocas rápida y
fácilmente en el mandril de apriete sin llave.
FRENO
Cuando se suelta el interruptor gatillo, éste activa el
freno para detener el mandril rápidamente. Esto es
especialmente útil para apretar y remover tornillos
repetidamente.
CAMBIO DE ENGRANAJES
La herramienta está equipada con dos intervalos
distintos de engranajes: alto par motor y alta velocidad.
La posición de alto par motor proporciona un par motor
alto y velocidades de taladrado más lentas para realizar
trabajo pesado o para apretar tornillos. La posición de
alta velocidad proporciona velocidades más rápidas
para taladrar cuando se trata de trabajo más ligero. Para
cambiar velocidades, deslice el conmutador hasta la
posición de alto par motor o de alta velocidad.
COLOCACION DE LAS BROCAS
Mueva la palanca del interruptor de inversión hacia la
posición central “OFF” (desconectado). Quite el
paquete de baterías y gire la anilla del embrague hasta
el símbolo de broca taladradora “ ”. Gire el
manguito del mandril en sentido contrario al de las
agujas del reloj según se ve desde el extremo del
mandril y abra el mandril hasta aproximadamente el
diámetro de la broca taladradora. Introduzca un broca
limpia hasta las estrías de la broca taladradora para
brocas pequeñas o hasta donde se pueda para brocas
grandes. Cierre el mandril girando el manguito del
mandril en el sentido de las agujas del reloj y apriételo
firmemente a mano (Fig. 2).
No use la potencia del taladro
mientras agarra el mandril
para aflojar o apretar la broca. Es posible que se
produzcan quemaduras por fricción o lesiones en las
manos si se intenta agarrar el mandril que gira.

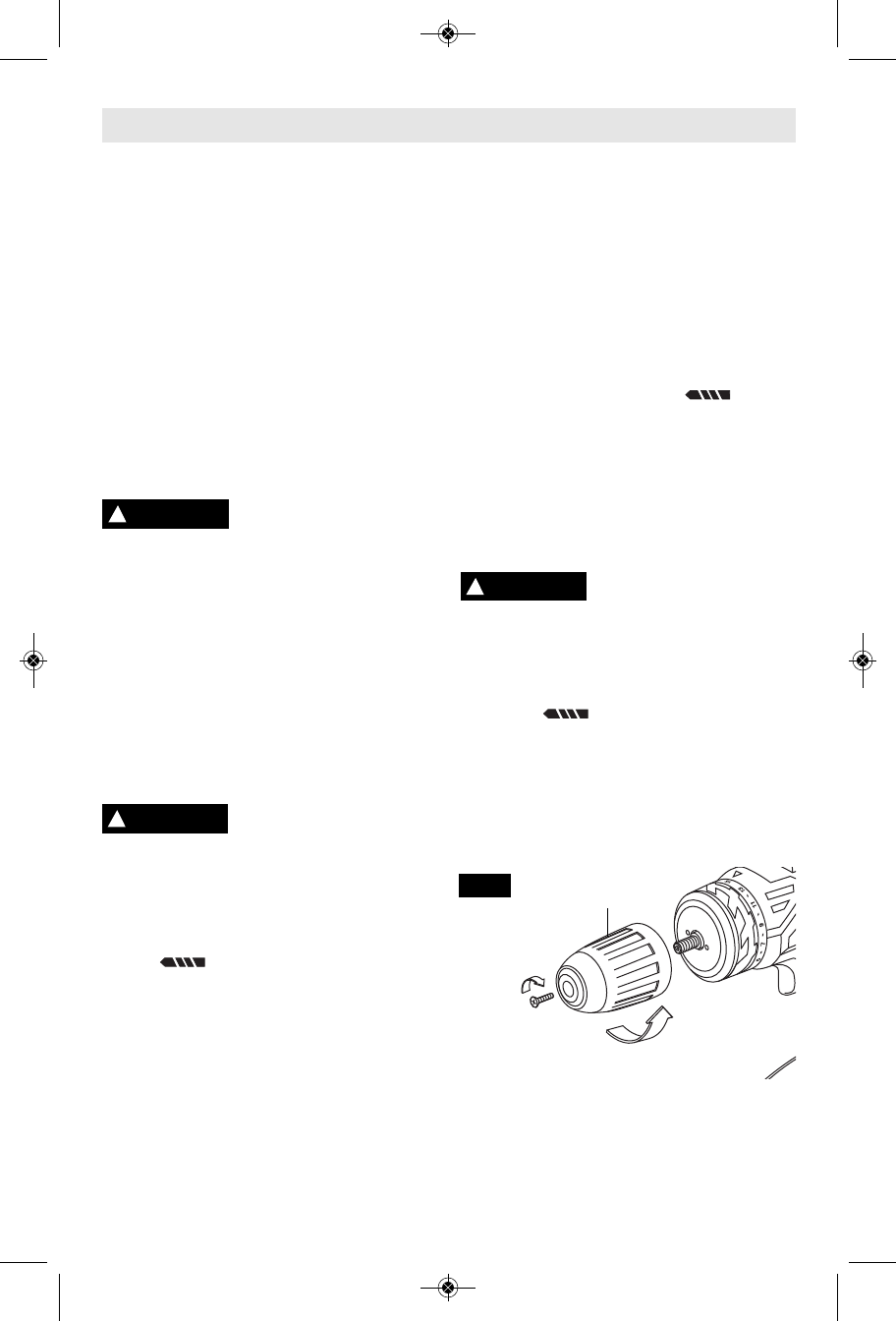

DESMONTAJE DEL MANDRIL
Gire la anilla del embrague hasta el símbolo de broca
taladradora “ ”. Abra completamente el mandril
y saque el tornillo de rosca a izquierdas que está en el
interior del mandril girando en el sen tido de las agujas
del reloj. Introduzca el brazo corto de una llave
hexagonal de 13 mm y cierre las mordazas sobre las
superficies planas de la llave. Golpee bruscamente el
brazo largo de la llave en sentido contrario al de las
agujas del reloj, quite la llave y desenrosque el mandril
del husillo (Fig. 2).
INSTALACION DEL MANDRIL
Mantenga siempre las roscas del husillo, las roscas del
mandril y el tornillo de fijación libres de residuos. Para
instalar un mandril, invierta el procedimiento de
“desmontaje del mandril”.
