Pose de la lame
Pour éviter le risque de bles-
sure, débranchez toujours le
cordon de la source d’alimentation avant d’effectuer les
réparations et réglages ou de remplacer les lames.
1. Insérez la lame de la scie (dents dans le sens de
coupe) jusqu'à ce qu'elle s'enclenche dans le plongeur
(Fig. 2).
Lorsque vous insérez la lame de la scie, le dos de la
lame doit reposer dans la rainure du rouleau de
guidage (Fig. 3).
2. Pour enlever la lame, soulevez le couvercle du
système de changement de lame sans outil avec le
pouce et l’index et enlevez la lame.
S’utilise avec des lames de scie sauteuse à queue soit
en T soit en U.
Assemblage
GÂCHETTE AVEC VARIATION DE VITESSE
Votre outil est doté d’un interrupteur à gâchette avec
variation de vitesse. Enfoncez ou relâchez la gâchette
pour démarrer ou arrêter l’outil. La vitesse peut être
réglée entre les valeurs mini et maxi indiquées à la
plaque signalétique en faisant varier la pression exercée
sur la gâchette. Plus la pression est élevée, plus la
vitesse est grande (Fig. 1).
BOUTON DE BLOCAGE EN MARCHE
Le bouton de blocage en marche situé sur la poignée de
votre outil permet de faire tourner celui-ci à la vitesse
maximale sans avoir à tenir la gâchette (Fig.1).
POUR BLOQUER LA GÂCHETTE EN POSITION MARCHE
(ON) : enfoncez la gâchette, appuyez sur le bouton et
relâchez la gâchette.
POUR DÉBLOQUER LA GÂCHETTE : appuyez sur la
gâchette et relâchez-la sans appuyer sur le bouton de
blocage en marche.
Si l’utilisateur appuie
continuellement sur le
bouton de blocage en marche, la gâchette ne peut pas
être relâchée.
VITESSE DU PISTON
On peut régler la course comme décrit ci-dessus dans
la section « Gâchette avec variation de vitesse ». Les
meilleurs résultats pour une application particulière
sont déterminés par l'expérience, bien qu'en général,
les vitesses plus lentes soient destinées à des
matériaux plus denses et les vitesses plus rapides à
des matériaux mous.
MOLETTE DE COMMANDE DU LASER ET DE
L’ÉCLAIRAGE D’APPOINT SITE-LIGHT™
RAYON LASER. ÉVITEZ UNE
EXPOSITION DIRECTE DES YEUX.
NE regardez PAS directement la source de lumière
laser. Ne dirigez jamais la lumière vers autrui ou
vers un objet autre que la pièce. La lumière laser
risque d’abîmer les yeux.
N’utilisez PAS de lunettes
teintées pour renforcer la
lumière laser. Les verres teintés réduisent la visibilité
générale et gênent l’utilisation normale de l’outil.
Ne dirigez jamais le
faisceau vers une pièce
dont la surface est réfléchissante. La tôle d’acier
brillante réflective ou les surfaces réflectives similaires
ne sont pas recommandées pour utilisation d’un laser.
Les surfaces réflectives risquent de rediriger le faisceau
vers l’utilisateur.
La molette de commande à 4 positions vous permet de
choisir le type d’éclairage. La liste des fonctions de
chaque réglage se trouve ci-dessous (Fig. 1).
Réglage 1 : Éteint toutes les lumières
Réglage 2 : Allume seulement le laser
Réglage 3 : Allume le laser et la lumière d’appoint
Site-Light
Réglage 4 : Allume seulement la lumière d’appoint
Site-Light.
Consignes de fonctionnement
AVERTISSEMENT
!
AVERTISSEMENT
!

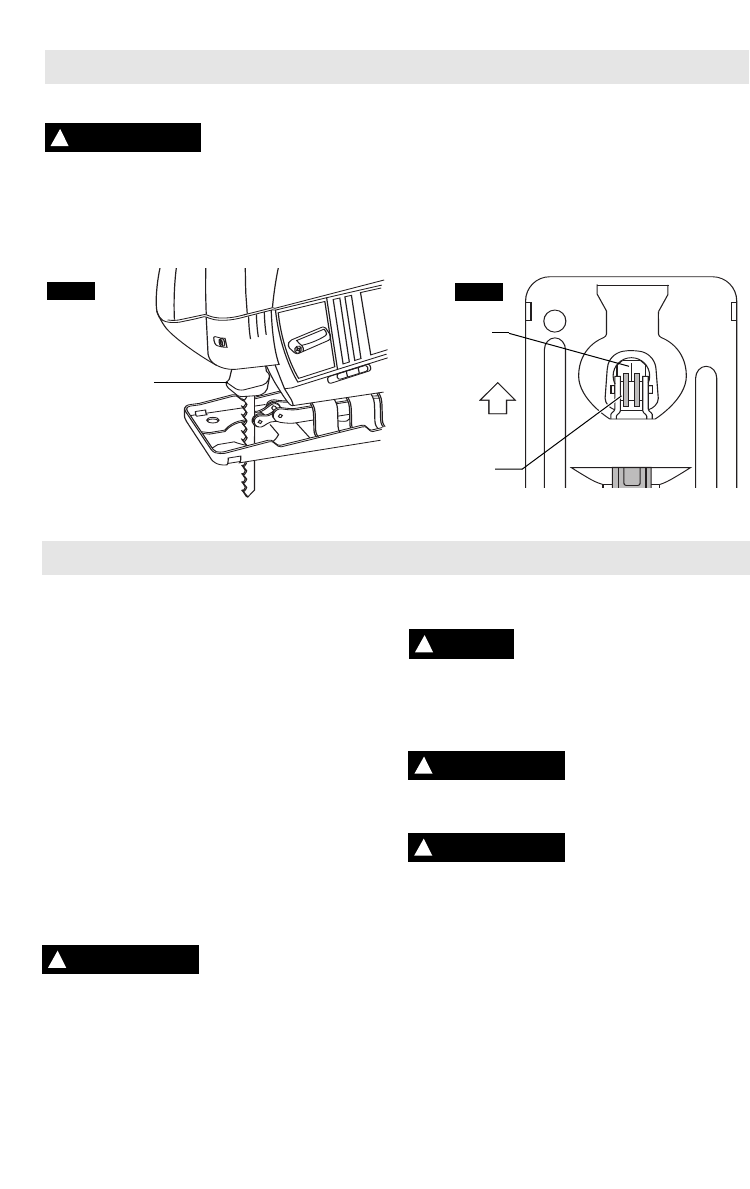

FIG. 2
COUVERCLE DU
SYSTÈME DE
CHANGEMENT DE
LAME SANS OUTIL
FIG. 3
LAME
ROULEAU DE GUIDAGE
AVERTISSEMENT
!
AVERTISSEMENT
!
DANGER
!
