Ensamblaje
INTERRUPTOR GATILLO DE VELOCIDAD VARIABLE
La herramienta está equipada con un interruptor gatillo
de velocidad variable. La herramienta se puede encender
(posición "ON") o apagar (posición "OFF") apretando o
soltando el gatillo. La velocidad se puede ajustar desde
las CPM mínimas hasta las CPM máximas indicadas en
la placa del fabricante por medio de la presión que usted
ejerce sobre el gatillo. Ejerza más presión para aumentar
la velocidad y disminuya la presión para reducir la
velocidad (Fig. 1).
BOTON DE "FIJACION EN ON"
El botón de "Fijación en ON", ubicado en el mango de la
herramienta, permite un funcionamiento continuo a CPM
máximas sin tener que mantener apretado el gatillo
(Fig. 1).
PARA FIJAR EL GATILLO EN LA POSICIÓN "ON": apriete
el gatillo, oprima el botón y suelte el gatillo.
PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y
suéltelo sin oprimir el botón de "Fijación en ON".
Si se oprime continuamente el
botón de “Fijación en ON”, no se
puede soltar el gatillo.
VELOCIDAD DEL EMBOLO
La velocidad de carrera puede ajustarse tal como se
describió anteriormente en "Interruptor gatillo de
velocidad variable". La selección de la posición óptima
a fin de obtener los mejores resultados para una
aplicación específica se basa en la experiencia,
aunque como norma general, las velocidades más
bajas son para materiales más densos y las
velocidades más altas son para materiales blandos.
RUEDA DE CONTROL DE LA LUZ LÁSER
Y LA LUZ SITE-LIGHT™
RADIACIÓN LÁSER. EVITE LA
EXPOSICIÓN DIRECTA DE LOS
OJOS. No mire a la fuente de luz láser. No apunte
nunca la luz hacia otra persona o hacia otro objeto
que no sea la pieza de trabajo. La luz láser puede
dañar los ojos.
No use lentes tintados para
intensificar la luz láser. Los
lentes tintados reducirán la visión total para realizar la
aplicación e interferirán con el funcionamiento normal
de la herramienta.
No apunte nunca el rayo hacia
una pieza de trabajo que tenga
una superficie reflectora. La chapa de acero reflectora
brillante y resplandeciente o las superficies reflectoras
similares no se recomiendan para usar un láser. Las
superficies reflectoras podrían dirigir el rayo de vuelta
hacia el operador.
La rueda de control de 4 posiciones permite al operador
controlar la función de las luces. A continuación se
indica la función de cada posición (Fig. 1).
Posición 1: Apaga todas las luces.
Posición 2: Enciende solamente la luz láser.
Posición 3: Enciende tanto la luz láser como la luz
Site-Ligth.
Posición 4: Enciende solamente la luz Site-Light.
Colocación de la hoja
Para prevenir lesiones
personales, desconecte siempre
el enchufe de la fuente de energía antes de montar
piezas, realizar ajustes o cambiar hojas.
1. Introduzca la hoja de sierra (con los dientes en el
sentido de corte) hasta que se acople en el émbolo
(Fig. 2).
Al introducir la hoja de sierra, la parte posterior de la
hoja debe descansar en la ranura del rodillo de guía
(Fig. 3).
2. Para quitar la hoja, levante la cubierta de cambio de
hoja sin herramientas con los dedos índice y pulgar y
quite la hoja.
Para utilizarse con hojas de sierra caladora con cuerpo
tanto en T como en U.
Instrucciones de funcionamiento
ADVERTENCIA
!
ADVERTENCIA
!

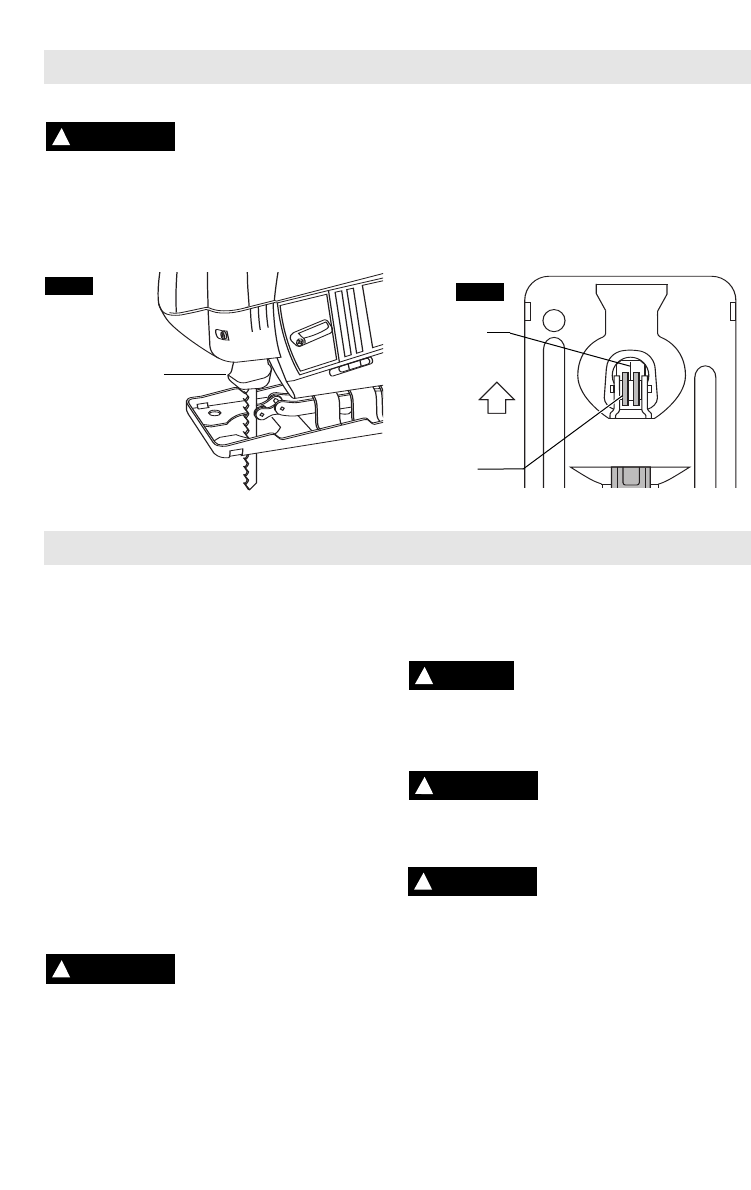

FIG. 2
FIG. 3
UBIERTA DE CAMBIO
DE HOJA SIN
HERRAMIENTAS
RODILLO DE GUÍA
HOJA
ADVERTENCIA
!
ADVERTENCIA
!
PELIGRO
!
