Assemblage
MONTAGE DE LA LAME
Débranchez la fiche de la
prise de courant avant
d'effectuer quelque assemblage ou réglage que ce
soit ou de changer les accessoires. Ces mesures de
sécurité préventive réduisent le risque d'une mise en
marche accidentelle de l'outil.
1. Appuyez sur le bouton de verrouillage et tournez la clé
jusqu’à enclenchement du dispositif de verrouillage, ce
qui a pour effet d’immobiliser l’arbre de la scie. Tout en
maintenant le bouton enfoncé, tournez la clé dans le
sens des aiguilles d’une montre et enlevez le GOUJON
DE LA LAME et la RONDELLE EXTÉRIEURE (fig. 2).
2. Faites remonter le garde inférieur de la lame en le
laissant coulisser totalement à l’intérieur du capot.
Profitez-en pour vérifier l’état et le fonctionnement du
RESSORT DU GARDE INFÉRIEUR.
3. Assurez-vous que les dents de la scie et la flèche sur
la lame sont dirigées dans le même sens que la flèche
figurant sur le garde inférieur de la lame.
4. Glissez la lame dans la fente de la semelle et placez-la
contre la RONDELLE INTÉRIEURE de l’arbre. Assurez-
vous que le plus grand côté des rondelles INTÉRIEURE
et EXTÉRIEURE appuie carrément sur la lame.
5. Reposez la RONDELLE EXTÉRIEURE. Vissez d’abord
le GOUJON DE LA LAME à la main, puis SERREZ-LE DE
1/8 DE TOUR (45°) AU MOYEN DE LA CLÉ LIVRÉE
AVEC LA SCIE.
N’utilisez pas de clés plus longues car vous risqueriez de
trop serrer le goujon.
EMBRAYAGE « VARI-TORQUE »
L’embrayage est assuré par la friction de la RONDELLE
EXTÉRIEURE sur la LAME et il permet à l’arbre de
continuer à tourner si la lame éprouve une résistance
excessive. Si le GOUJON DE LA LAME est correctement
serré (tel qu’il est expliqué à l’étape 5 du chapitre intitulé
Montage de la lame), la lame glissera sur son arbre
quand elle éprouve une résistance excessive, ce qui
réduit le risque de REBOND.
Il est possible qu’un seul et même réglage ne convienne
pas à tous les matériaux. En cas de glissement exagéré
de la lame, resserrez-en légèrement le goujon (moins de
1/8 de tour). LE SERRAGE EXCESSIF DU GOUJON DE
LA LAME REND LE DISPOSITIF DE DÉBRAYAGE
ABSOLUMENT INUTILE.
AVERTISSEMENT
!
Serrer
Desserrer
RONDELLE EXTÉRIEURE
Grand diamètre orienté
vers la lame
RONDELLE INTÉRIEURE
Grand diamètre orienté
vers la lame
GARDE
INFÉRIEUR
GOUJON DE
LAME
LAME
RESSORT DE
RAPPEL DU GARDE
INFÉRIEUR
GARDE
SUPÉRIEUR

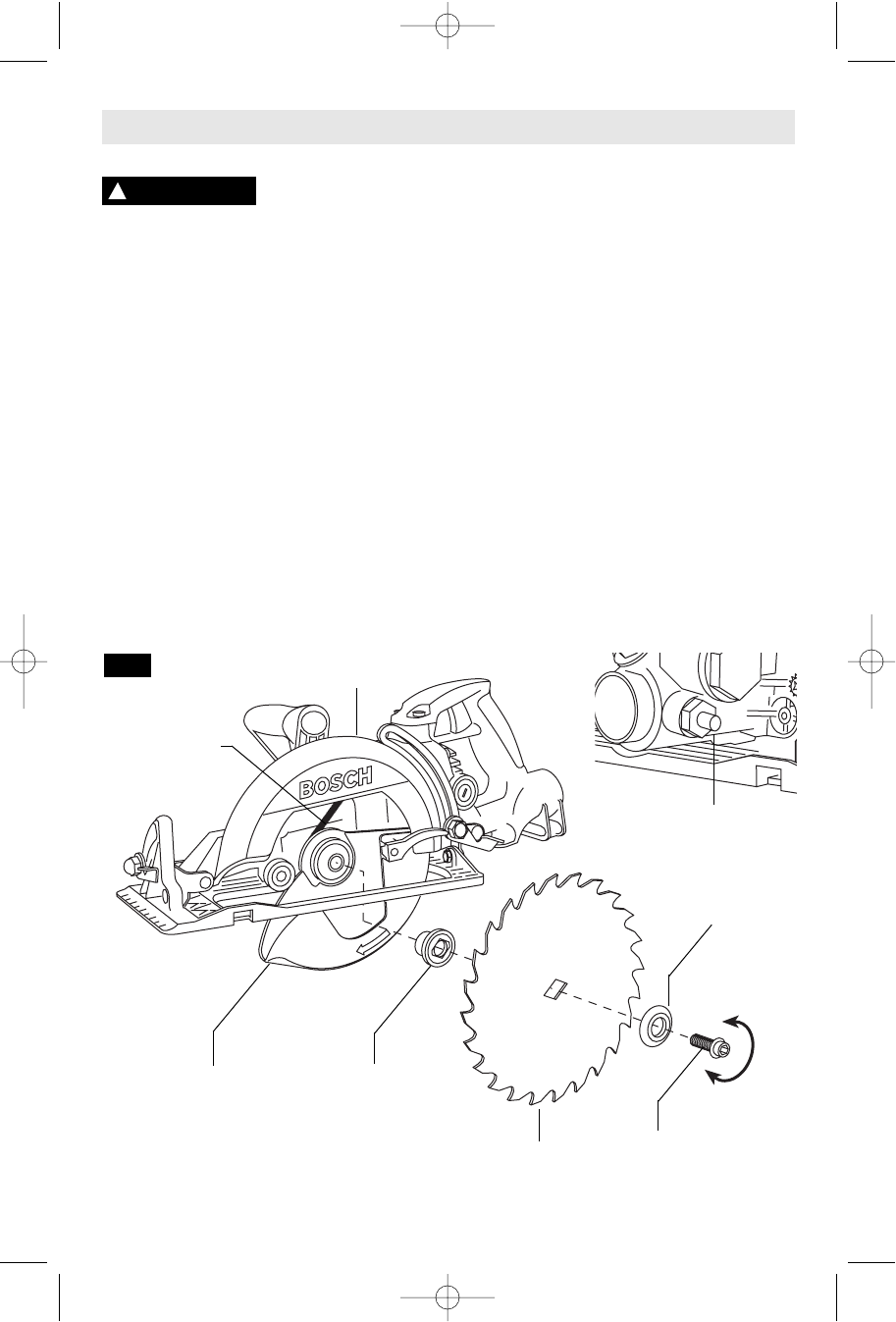

FIG. 2
BOUTON
DE VERROUILLAGE
