Desconecte el enchufe de la fuente de
energía antes de realizar cualquier en-
samblaje, ajuste o reparación, para evitar posibles lesiones.
NOTA: La sierra para cortar ingletes se ajustó completamente
en la fábrica. Sin embargo, durante el transporte se puede
haber producido una ligera desalineación. Compruebe los
siguientes ajustes y haga ajustes si es necesario antes de uti-
lizar esta sierra para cortar ingletes.
Comprobación del ajuste de bisel a 0°
1. Baje el ensamblaje del cabezal y acople el pasador de fi-
jación del ensamblaje del cabezal.
2. Deslice el ensamblaje del cabezal completamente hacia
atrás y apriete el pomo de fijación de los rieles.
3. Gire la mesa hasta la posición de inglete de 0°.
4. Tire hacia arriba de la palanca de fijación de bisel para des-
bloquear el bisel.
5. Compruebe la posición de la perilla selectora de intervalo
de biseles. Debe estar en la posición de 0°-45°.
6. Incline el ensamblaje de la sierra hacia la izquierda y luego
gire el ensamblaje de la sierra hacia la derecha hasta que
sienta el tope en la posición vertical. Ésta es la posición
donde la sierra está ajustada actualmente para el corte de
bisel de 0°.
Utilice una escuadra de combinación para comprobar la
perpendicularidad de la hoja respecto a la mesa. Coloque
la escuadra sobre la mesa y presiónela contra la hoja. Si la
hoja no hace contacto con toda la longitud de la escuadra
(Figura 5), siga el procedimiento de calibración.
Calibración de la hoja a 0°
(90° grados respecto a la mesa)
NOTA: La calibración del ajuste de bisel también calibra au-
tomáticamente los topes de 33.9°.
1. Quite la cubierta trasera para dejar los pernos al descu-
bierto.
2. Suba la palanca de fijación de bisel para soltar el cierre de
bisel.
3. Afloje las cabezas de perno "A" y "B" con la llave de tuercas
de boca abierta de 10 mm al menos una vuelta completa
(Figura 6).
4. Coloque la broca de la llave Allen de 4 mm en la herramienta
universal y afloje el tornillo de ajuste "D" al menos 3 vueltas
completas (Figura 6).
5. Coloque la escuadra de combinación sobre la mesa y contra
la hoja (vea la Figura 5).
6. Mientras gira la cabeza de perno "C", observe la inclinación
de la hoja de la sierra hasta que la hoja esté alineada con la
escuadra de combinación.
7. Apriete el tornillo de ajuste "D".
8. Apriete las cabezas de perno de 10 mm "A" y "B".
9. Compruebe y ajuste los indicadores de bisel a 0 grados en
cada lado de la escala de bisel.
10. Empuje hacia abajo la palanca de fijación de bisel hasta
que sienta que la palanca se acopla a presión en la posi-
ción bloqueada.
Ajustes
Mesa
Hoja
Escuadra de
combinación
Palanca de
fijación del bisel

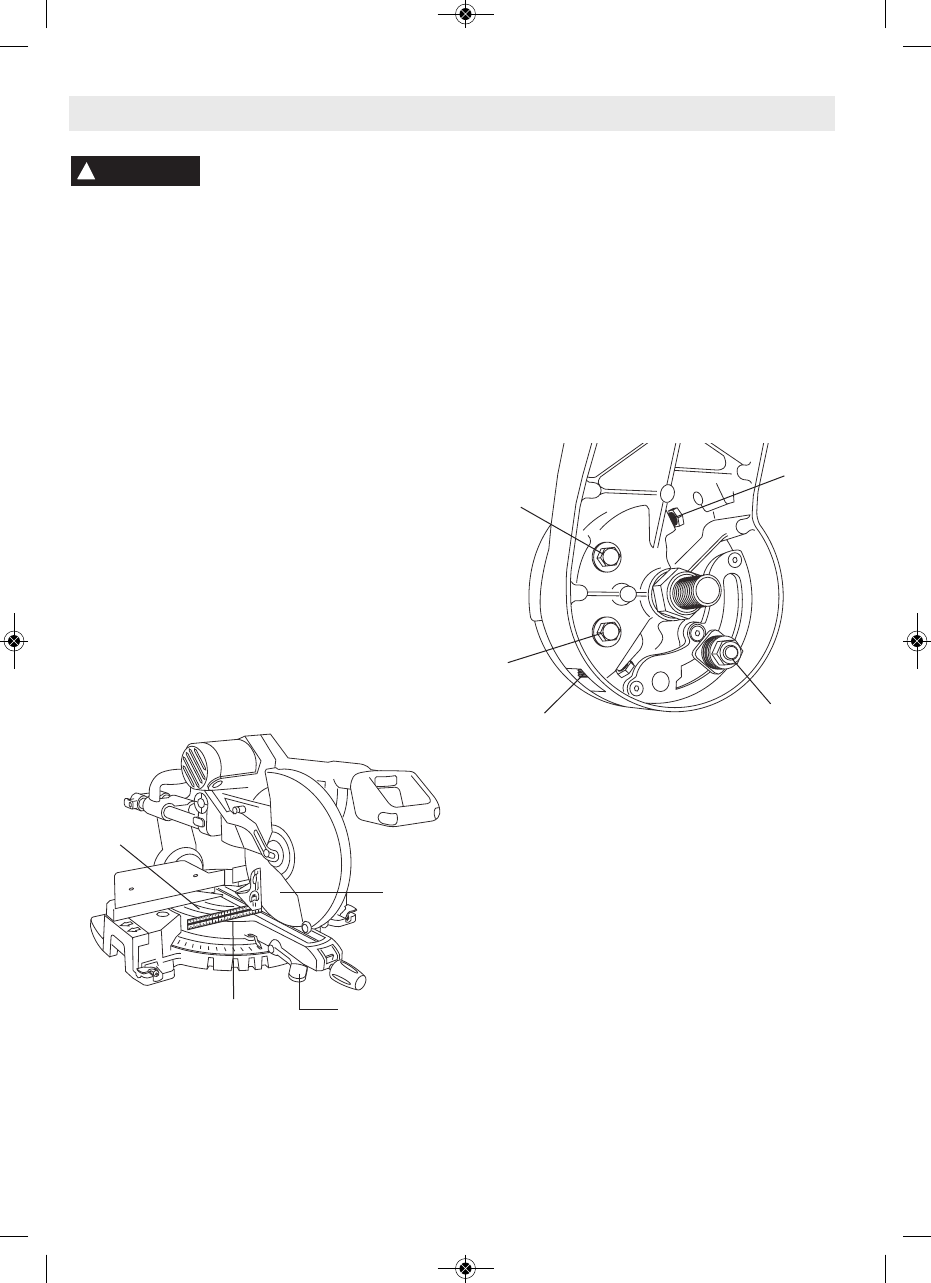

Figura 5. Hoja en ángulo recto con la mesa
ADVERTENCIA
!
D
C
A
B
E
Figura 6. Calibración de la hoja a 0 grados
(en ángulo recto con la mesa)
-52-
