-92-
Réglages
Débranchez la prise avant tout assemblage, réglage ou répa-
ration afin d’éviter tout risque de blessure.
Contrôle de la butée d’inclinaison à 45° à droite
1. Abaissez l’ensemble de la tête et enclenchez sa goupille de
blocage.
2. Faites coulisser l’ensemble de tête à fond vers l’arrière et
serrez le bouton de blocage du coulisseau.
3. Tournez la table pour l’amener à la position d’onglet 0°.
4. Soulevez le levier de blocage de l’inclinaison pour déver-
rouiller cette dernière.
5. Mettez le bouton de sélection de la plage d’inclinaison sur
la position 0°-45° à droite. (voir page 106)
6. Inclinez la scie vers la droite jusqu’à ce que vous sentiez la
butée à 45° à droite. C’est la position actuelle du réglage
de l’inclinaison à 45° à droite.
7. À l’aide d’une équerre combinée, contrôlez la position de la
lame en butée à 45°. Mettez la tête de l’équerre combinée
sur la table et appuyez sa surface à 45° contre la lame. Si
la lame ne touche pas l’équerre sur toute sa longueur,
(Figure 7), suivez la méthode d’inclinaison.
Réglage de la butée d’inclinaison à 45° à droite
1. Soulevez le levier de blocage de l’inclinaison pour déver-
rouiller celle-ci.
2. Inclinez la scie à la position 45° à droite.
3. Placez l’équerre combinée de manière à appuyer sa surface
à 45° contre la lame. (Figure 7)
4. Enfilez la clé en L de 3 mm dans le trou situé sur le bâti de
support vertical. (Figure 8)
5. Tournez la clé en L tout en observant la lame et continuez
jusqu’à ce que celle-ci s’aligne sur la surface à 45° de
l’équerre.
6. Réglez l’aiguille indiquant l’inclinaison pour l’amener en face
du trait à 45° sur l’échelle de l’inclinaison.

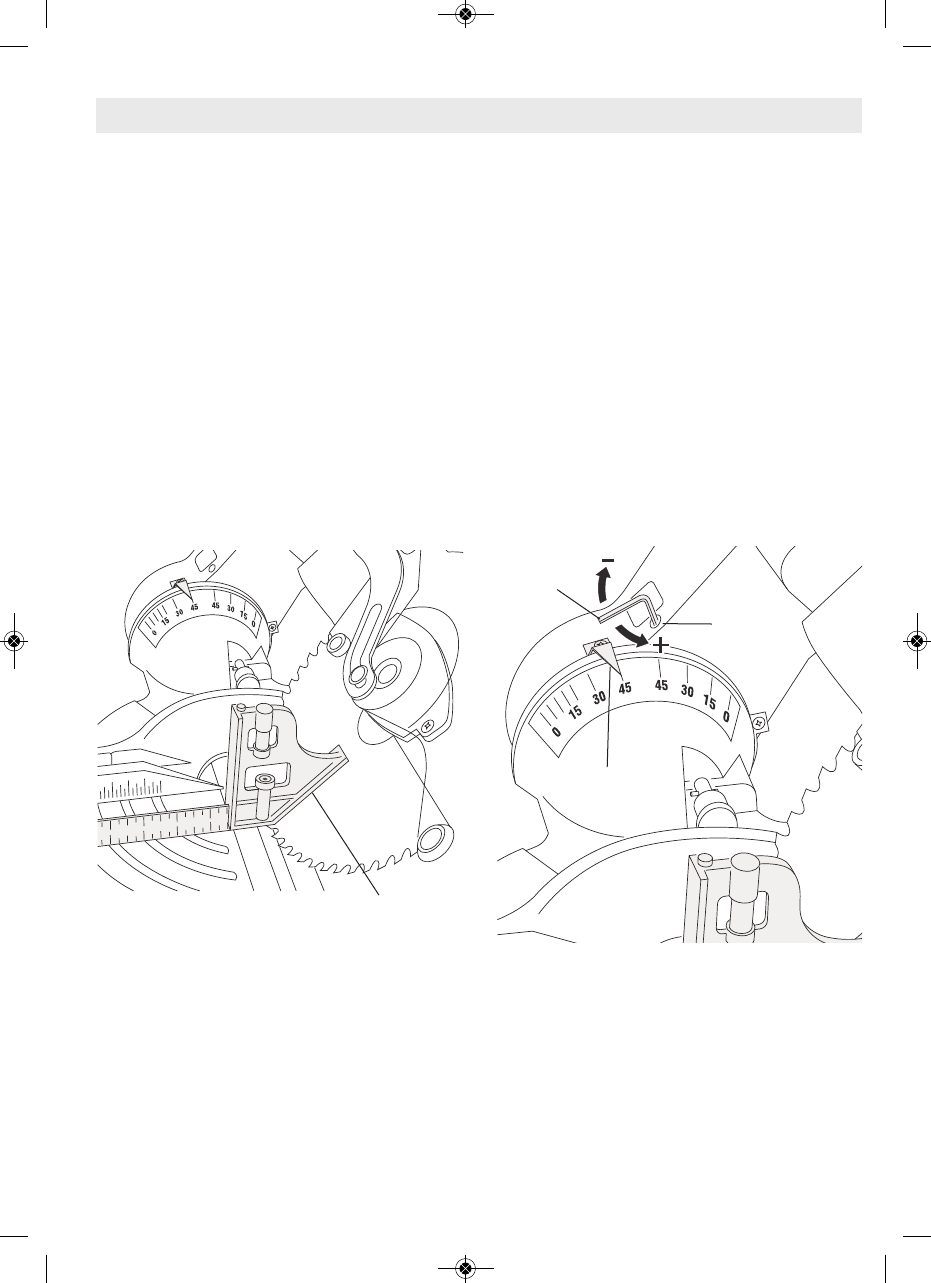

Figure 7. Contrôle de la butée d’inclinaison
à 45° à droite
Équerre à
combinaison
Figure 8. Réglage de la butée d’inclinaison
à 45° à droite
3mm “L”
Wrench
Adjusting
Access
Hole
Bevel
Pointer
