-91-
Débranchez la prise avant tout as-
semblage, réglage ou réparation
afin d’éviter tout risque de blessure.
REMARQUE : Votre scie à onglet a été entièrement réglée
en usine. Il se peut toutefois qu’elle se soit légèrement
déréglée pendant le transport. Contrôlez les réglages suiv-
ants et ajustez-les si nécessaire avant d’utiliser votre scie à
onglets.
Contrôle du réglage de l’inclinaison à 0°
1. Abaissez l’ensemble de la tête et enclenchez sa goupille
de blocage.
2. Faites coulisser l’ensemble de tête à fond vers l’arrière et
serrez le bouton de blocage du coulisseau.
3. Tournez la table pour l’amener à la position d’onglet 0°.
4. Soulevez le levier de blocage de l’inclinaison pour déver-
rouiller cette dernière.
5. Contrôlez la position du bouton de sélection de la plage
d’inclinaison, il devrait être sur la position 0°-45°.
6. Inclinez l’ensemble de la scie vers la gauche, puis faites-
la pivoter vers la droite jusqu’à ce que vous sentiez la
butée à la position verticale. C’est la position actuelle du
réglage de l’inclinaison à 0°.
À l’aide d’une équerre combinée, vérifiez que la lame est
d’équerre par rapport à la table. Mettez l’équerre sur la
table et appuyez-la contre la lame. Si la lame ne touche
pas l’équerre sur toute sa longueur, (Figure 5), suivez la
méthode d’alignement.
Réglage de la lame sur 0° (90° par rapport à la table)
REMARQUE : Ce réglage ajuste également automatique-
ment les butées à 33.9°.
1. Enlevez le couvercle arrière pour pouvoir accéder aux
boulons.
2. Soulevez le levier de blocage de l’inclinaison pour déver-
rouiller celle-ci.
3. Desserrez les têtes de boulons ‘A’ & ‘B’ d’au moins un
tour complet à l’aide de la clé plate de 10 mm (Figure 2).
4. Placez l’embout de clé Allen de 4 mm sur l’outil multi-
fonctions et devissez la vis de blocage ‘D’ d’au moins 3
tours complets (Figure 6).
5. Placez l’équerre combinée sur la table et appuyez-la con-
tre la lame. (voir figure 1)
6. Tout en tournant la tête du boulon ‘C’, observez l’inclinai-
son de la lame et continuez jusqu’à ce que la lame soit
alignée sur l’équerre combinée.
7. Serrez la vis de blocage ‘D’.
8. Serrez les têtes des boulons ‘A’ & ‘B’
9. Contrôlez que les aiguilles indiquant l’inclinaison pointent
sur 0° de chaque côté de l’échelle d’inclinaison. Réglez
si nécessaire.
10. Appuyez sur le levier de blocage du biseau jusqu’à ce
que vous le sentiez s’encliqueter dans la position de
blocage.
Réglages
Table
Lame
Équerre à
combinaison
Levier de blocage
du biseau

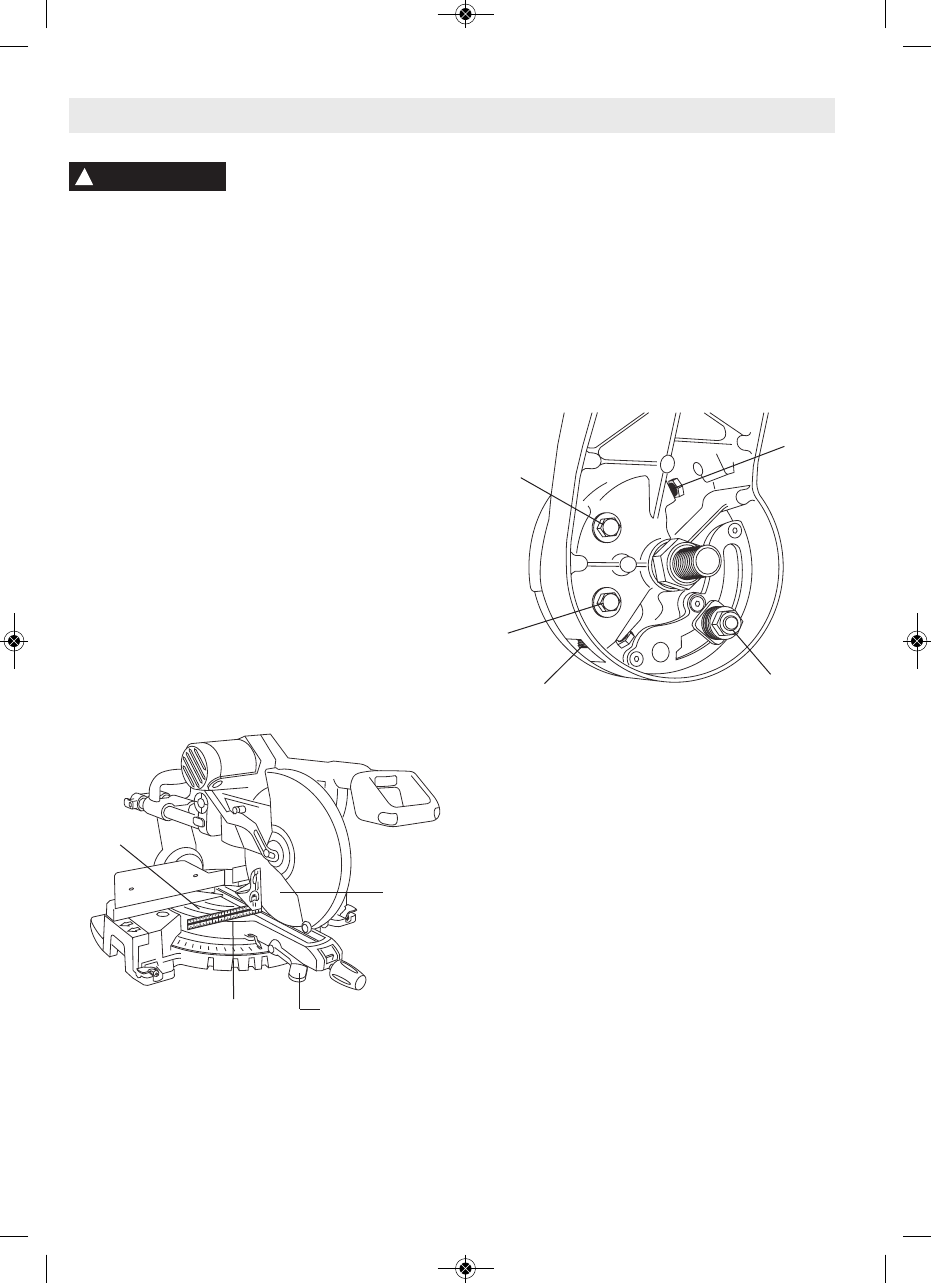

Figure 5. Lame d’équerre par rapport à la table
AVERTISSEMENT
!
D
C
A
B
E
Figure 6. Réglage de la lame à 0°
(90° par rapport à la table)
