45.
Desconecte el enchufe de la fuente de
energía antes de realizar cualquier
ensamblaje, ajuste o reparación para evitar posibles lesiones.
1. La sierra de carro para cortar ingletes compuestos está
equipada con un pasador de fijación que se usa para fijar la
sierra para cortar ingletes en la posición inferior. Para soltar,
empuje el mango hacia abajo ligeramente, tire del pasador de
fijación hasta su posición completamente hacia afuera y gírelo
90°.
NOTA: Si el pasador de fijación se atasca y no sale al empujar
el mango ligeramente hacia abajo, es posible que haya que
ajustar el perno del tope de profundidad (vea Ajuste del tope
de profundidad, página 50) ligeramente para que se pueda
empujar el mango hacia abajo y se pueda sacar el pasador.
2. Gire el protector inferior a mano. Afloje el tornillo de la placa
de cubierta delantera hasta que se pueda levantarla (Figura 1).
3. Gire la placa de cubierta en sentido contrario al de las agujas
del reloj para que el perno de la hoja quede al descubierto
(Figura 1).
4. 5. Oprima y mantenga oprimido el cierre del eje (vea la Figura
en la página 43). Use la herramienta universal para sacar el
perno de la hoja, girando la llave en el sentido de las agujas
del reloj. NOTA: Este perno tiene rosca a izquierda.
5. Quite el perno de la hoja, la arandela del eje portaherramienta,
la arandela exterior y la hoja. No es necesario quitar la aran-
dela interior (Figura 2).
6. Para instalar la hoja de 12 pulgadas, póngala entre los
deflectores de viruta y en el eje, así como sobre el anillo de
soporte de 1 pulgada de la arandela interior (Figura 3). NOTA:
Asegúrese de que la flecha de rotación que está en la hoja
coincida con la flecha de rotación en el sentido de las agujas del
reloj que está en el protector inferior.
Para evitar lesiones, no use una hoja cu-
yo diámetro sea superior ni inferior a 12",
ni que sea para un eje portaherramienta superior ni inferior a 1".
7. Vuelva a colocar la arandela exterior en la orientación
adecuada, introduzca la arandela del eje portaherramienta y
apriete el perno de la hoja con los dedos. Oprima el cierre del
eje y apriete el perno del eje con la herramienta universal para
asegurarlo, pero no lo apriete demasiado.
8. Gire la placa de cubierta en el sentido de las agujas del reloj
hasta la posición original. Apriete el tornillo de la placa de
cubierta delantera y el de la placa de cubierta trasera.
Ensamblaje
ADVERTENCIA
!

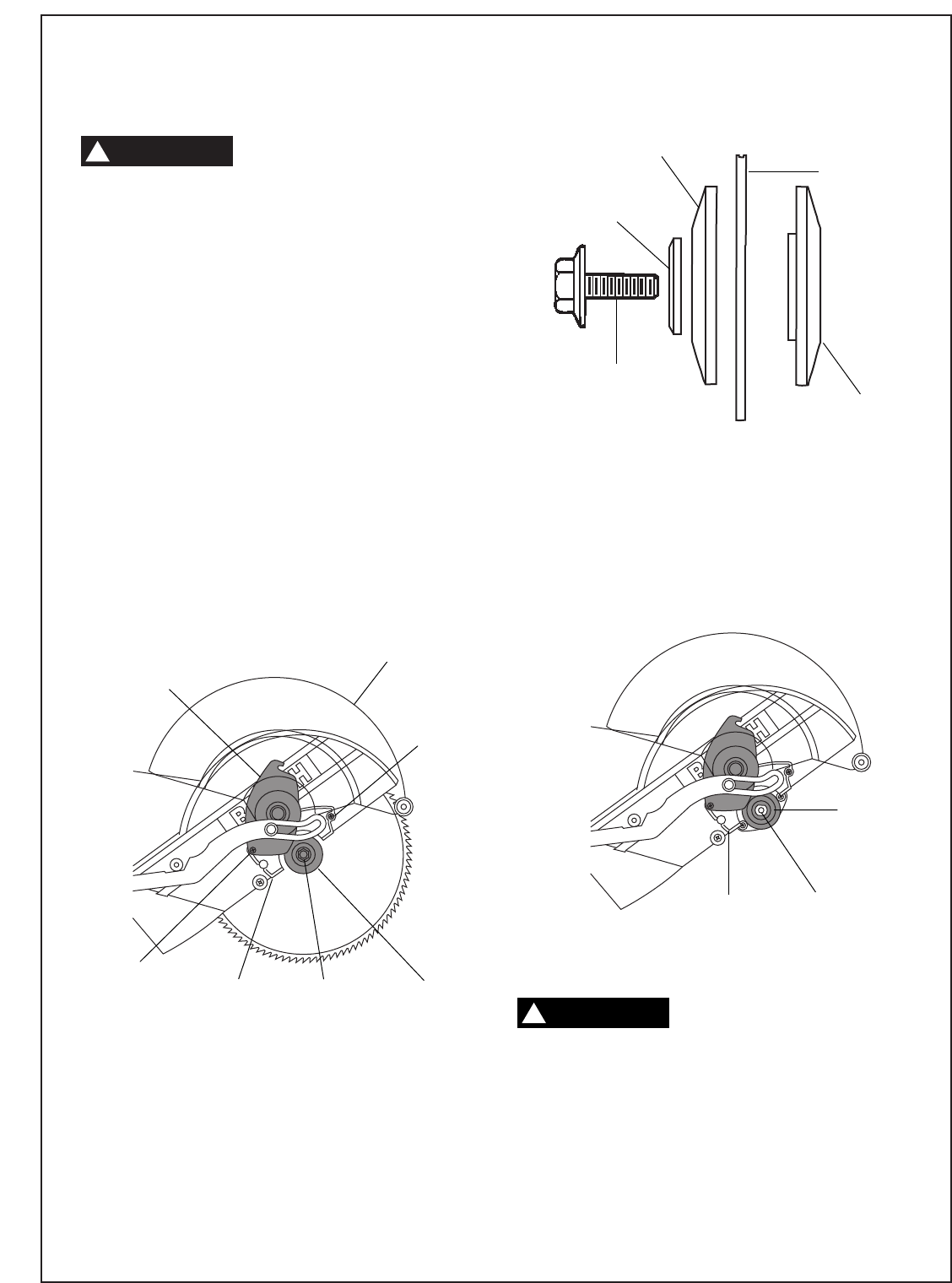

Figura 1. Remoción de la hoja
Figura 2. Herrajes de la hoja
ADVERTENCIA
!
Figura 3. Instalación de la hoja
Instalación y remoción de la hoja
Arandela exterior
Arandela interior
Arandela del eje
portaherramienta
Hoja de sierra
Perno de la hoja
(de rosca a izquierdas)
Arandela
exterior
Tornillo de la
placa de
cubierta trasera
Placa de cubierta
Tornillo de
la placa de
cubierta
delantera
Perno de
la hoja
Deflector
de virutas
Protector inferior
Arandela
interior
Eje
portaherramienta
Deflector
de virutas
