1. 1. Asegúrese de que el ensamblaje del cabezal esté hacia
delante, cerca del centro de la mesa, y de que el pomo de
fijación de los rieles deslizantes esté apretado.
2. Baje el ensamblaje del cabezal, saque el pasador de fijación y
gírelo 90°, para fijar el ensamblaje del cabezal en la posición
inferior. Asegúrese de que la mesa esté en el retén de 0° y
apriete el pomo de fijación de inglete. Coloque una escuadra de
combinación contra el tope-guía y junto a la hoja tal como se
ilustra. Sitúe la escuadra adecuadamente para que no haga
contacto con el diente de la hoja de sierra. La hoja de sierra
debe hacer contacto con toda la longitud de la escuadra
(Figura 9).
3. Si la hoja no hace contacto con la escuadra, siga el
procedimiento de alineación del tope-guía.
Alineación del tope-guía
a. Quite las extensiones del tope-guía deslizante.
b. El ensamblaje del cabezal debe permanecer en la posición
bajada.
c. Use la llave universal (suministrada) y afloje los cuatro (4)
perno hexagonales ubicados detrás del tope-guía (Figura 10).
d. Ajuste el tope-guía hasta que la hoja y el tope-guía hagan
contacto completo con la escuadra.
e. Apriete los perno de hexagonales.
f. Vuelva a colocar el tope-guía deslizante.
Ajustes
Hoja en ángulo recto con el tope-guía
Ajuste del indicador
de la escala de ingletes
1. Gire la mesa hasta la posición de 0° y fíjela en esa posición.
2. Suba el ensamblaje del cabezal hasta la posición com-
pletamente hacia arriba.
3. Afloje el tornillo Phillips que sujeta el indicador en su sitio
(Figura 11).
4. Posicione el indicador para alinearlo con la marca de inglete
de 0°. Apriete el tornillo.

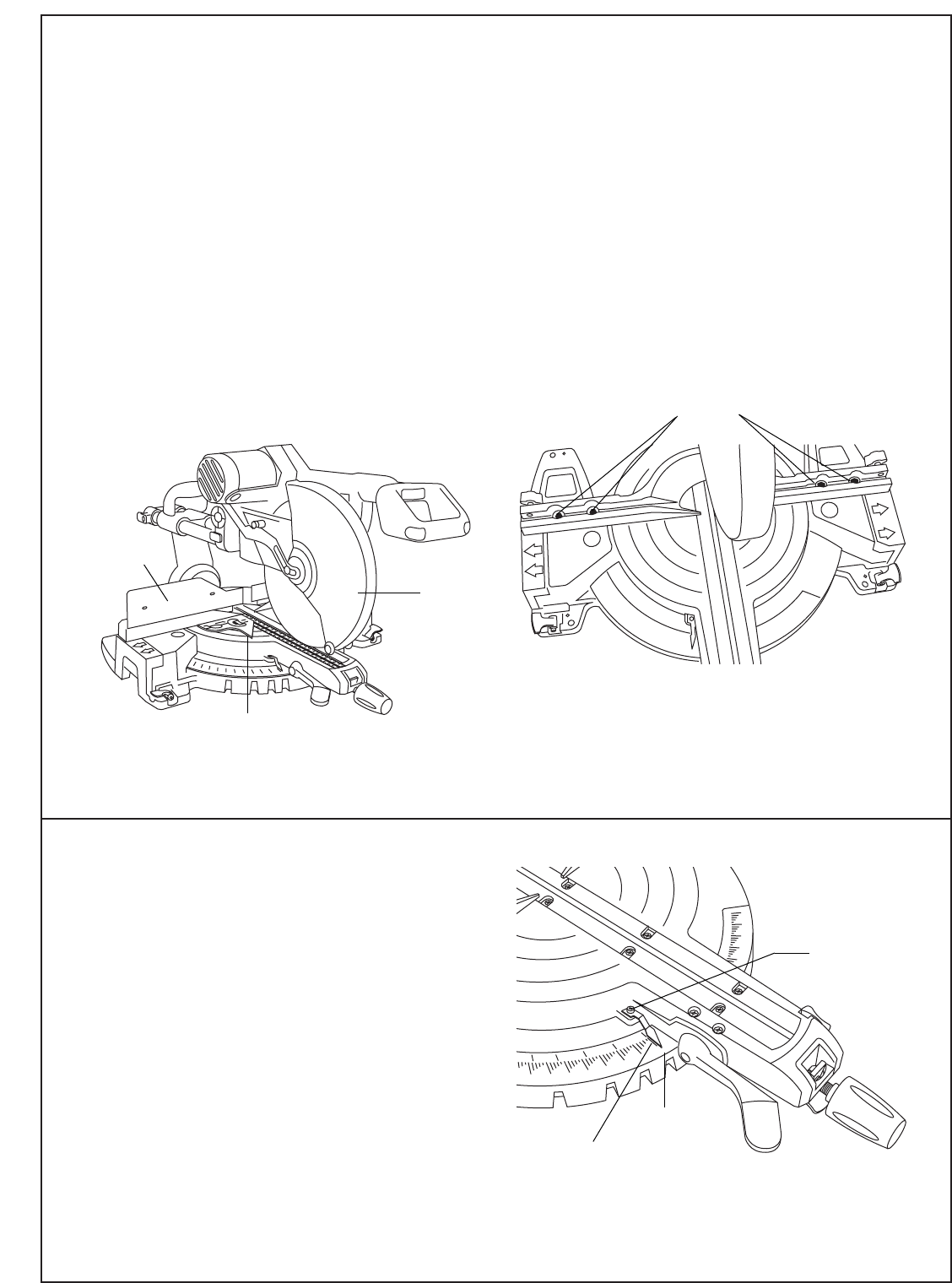

Figura 9. Hoja en ángulo recto con el tope-guía
Figura 10. Ajuste del tope-guía
Figura 11. Ajuste de la escala de ingletes
Tope-guía
Hoja
Escuadra de combinación
Perno hexagonales
15
10
5
20
25
30
0
35
0
2
12
4
12
6
12
8
12
2
55
50
45
60
40
Indicador de la
escala de ingletes
Marca de 0°
Tornillo de
ajuste del
indicador
