56.
Para proporcionar una separación
suficiente (mínimo 6 pulgadas) entre la
mano y la hoja de la sierra, extienda los topes-guía y extensiones
de la base deslizantes cuando haga cortes en bisel, de inglete o
compuestos extremos.
Las extensiones de la base también se pueden utilizar para dar
soporte adicional a las piezas largas.
Base deslizante:
1. Afloje las palancas de sujeción de las extensiones de la base
(Figura 25).
2. Extienda las extensiones de la base deslizantes hasta la
posición que desee.
3. Oprima hacia abajo las palancas para sujetar las extensiones
en su lugar.
Tope-guía deslizante:
1. Afloje las perillas de sujeción del tope-guía (detrás del tope).
2. Deslice el tope-guía hasta su posición adecuada.
3. Apriete las perillas para fijar el tope-guía en su lugar.
Para quitar temporalmente el tope-guía deslizante:
En el caso de algunos ángulos compuestos extremos es necesario
quitar uno de los topes-guía deslizantes.
1. Destornille la perilla del tope-guía hasta que se vea por lo
menos 1/2 de pulgada de la rosca.
2. Deslice el tope-guía hasta su posición más central.
3. Levante el tope-guía para quitarlo.
4. Apriete la perilla.
Vuelva a instalar el tope-guía deslizante después de completar el
corte.
Invierta este procedimiento para reinstalar el tope-guía deslizante.
Se debe asegurar siempre las
extensiones de la base deslizantes y los
topes-guía en la posición totalmente hacia adentro durante el
transporte.
Consulte la página 54 para obtener información acerca de otros
tipos de soporte de piezas de trabajo.
Operaciones básicas de la sierra
Sobrecontrol del retén del inglete
La función de sobrecontrol del retén del inglete desactiva el retén
y permite ajustes micrométricos a cualquier ángulo de inglete.
Cuando el ángulo deseado es demasiado cercano a alguno que
tenga una ranura de retén, esta función evita que la cuña del brazo
se deslice a la ranura del retén en la base.
1. Suba y sujete el gatillo de retén del inglete que está bajo el brazo
de la base.
2. Empuje el clip de sobrecontrol del retén hacia adelante y
acóplelo en su sitio sobre el borde. Suelte el gatillo del retén
de inglete (Figura 24).
3. Mueva el brazo de inglete hasta cualquier posición en la escala
de ingletes.
4. Fije el pomo de fijación de inglete para retener la posición de
inglete.
Para desacoplarlo:
5. 5. Afloje el pomo de fijación de inglete y suba el gatillo del
retén de inglete para soltar el clip de sobrecontrol del retén. El
clip debe desacoplarse automáticamente y la mesa se debe
fijar en cualquier retén de inglete deseado.
Topes-guía y extensiones de la base deslizantes

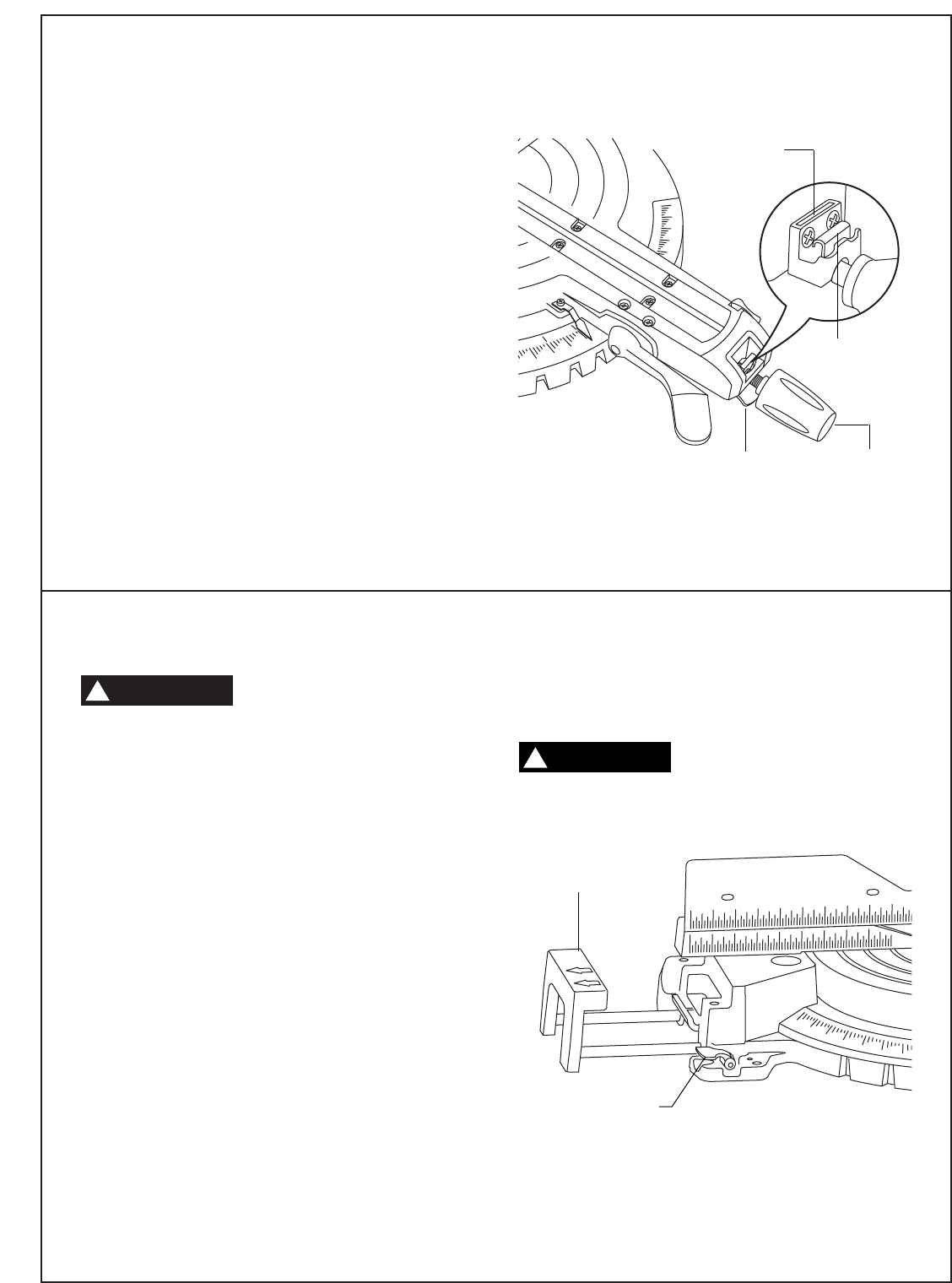

Figura 24. Sobrecontrol del retén
Figura 25. Topes-guía y extensiones de la base deslizantes
ADVERTENCIA
!
PRECAUCION
!
15
10
5
2
0
0
0
2
12
1
2
55
50
45
60
40
Clip de
sobrecontrol del
retén
Borde del clip
Gatillo de
retén de
inglete
Pomo de
fijación
de inglete
Topes-guía y
extensiones de la
base deslizantes
Palancas de sujeción
de las extensiones de
la base
