48.
Comprobación del ajuste de bisel a 45°
1. Baje el ensamblaje del cabezal y empuje el pasador de
fijación para mantenerlo en la posición inferior.
2. Deslice el ensamblaje del cabezal totalmente hacia atrás,
y apriete el pomo de fijación de rieles.
3. Gire la mesa a la posición de corte oblicuo (inglete) de
0°.
4. Tire hacia arriba de la palanca de fijación de bisel para
aflojarla.
5. Compruebe la posición del pomo selector de intervalo de
ángulos de bisel. Debe estar en la posición 0°- 45°.
6. Incline el ensamblaje del cabezal hacia la izquierda, en
sentido contrario a las agujas del reloj. A continuación,
gírelo hacia la derecha (en el sentido de las agujas del
reloj), hasta sentir el tope de la posición de 45° izquierda.
Este es el ajuste de la sierra para un corte de bisel a 45°
a la izquierda.
Use una cabeza de la escuadra de combinación para
comprobar la posición de la hoja en el tope de 45°. Ponga
la cabeza de la escuadra sobre la mesa y oprima su cara de
45° contra la hoja. Si la hoja no toca toda la cara de la
escuadra (Figura 5), efectúe el procedimiento de
alineamiento.
Calibración de la hoja a 45 grados con la mesa
1. Suba la palanca de fijación de bisel para aflojarla.
2. Incline el cabezal de la sierra hasta el tope de 45 grados
del lado izquierdo.
3. Ponga el marco de la escuadra de combinación, sin la
regla, con la cara de 45° contra la hoja (vea la Figura 7).
4. Ponga una llave de tuercas de 10 mm en la cabeza del
tornillo “F” (Figura 8).
5. Gire el tornillo “F” y observe el movimiento de inclinación
de la hoja hasta que quede alineada con la cara de 45
grados del marco de la escuadra de combinación.
6. Compruebe y ajuste los indicadores de bisel,
asegurándose de que estén en 45 grados a cada lado de
la escala de bisel.
7. Baje la palanca de fijación de bisel antes de cortar.

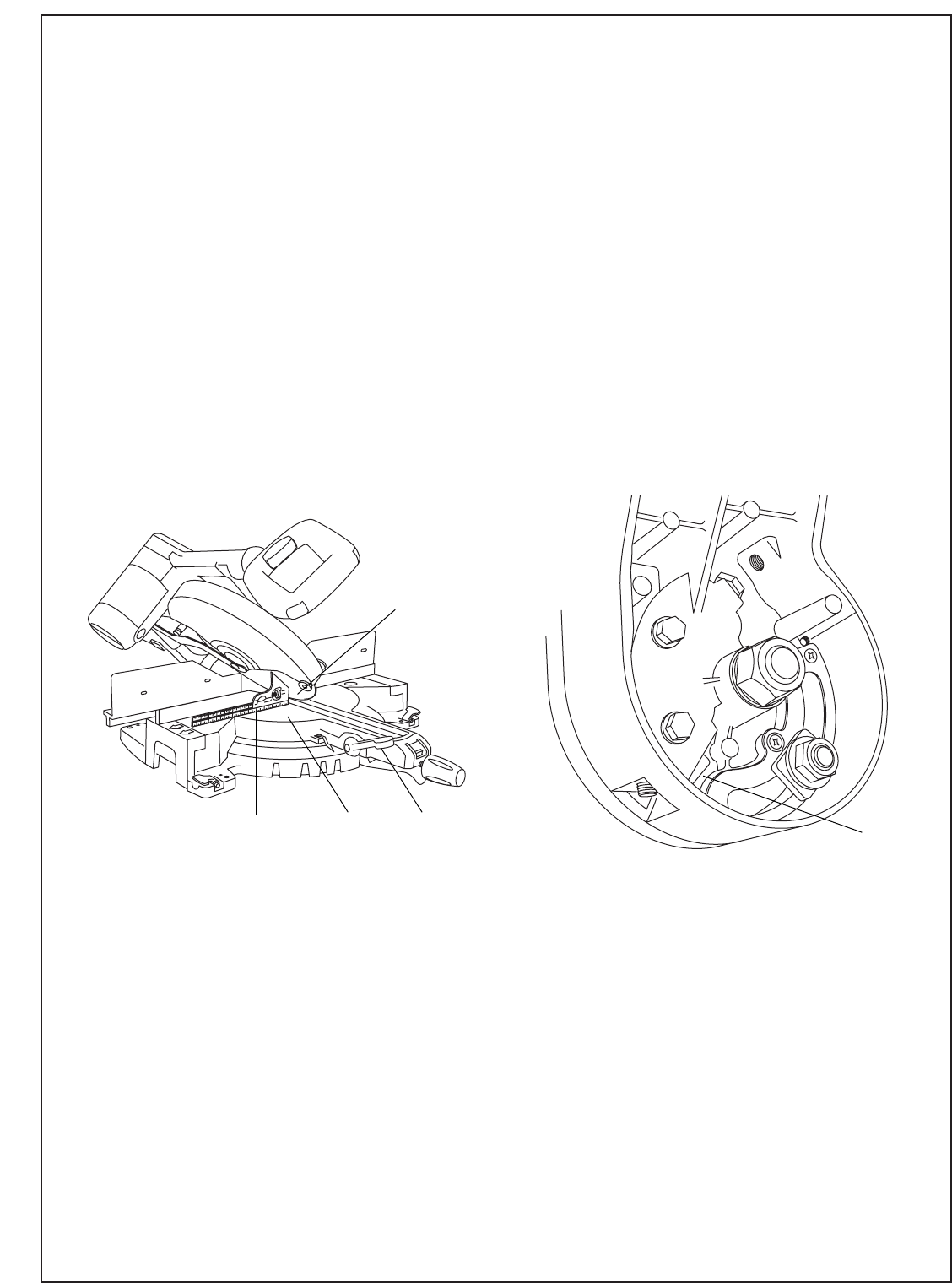

Figura 8. Calibración de la hoja a 45 grados con la mesa
Ajustes
Hoja a 45° respecto a la mesa
Figura 7. Hoja a 45° respecto a la mesa
F
Mesa
Hoja
Escuadra de
combinación
Palanca de
fijación del
bisel
