-34-
PARA FIJAR EL GATILLO EN LA POSICIÓN "ON": apriete
el gatillo, oprima el botón y suelte el gatillo.
PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y
suéltelo sin oprimir el botón de "Fijación en ON".
Si se oprime continuamente el
botón de “Fijación en ON”, no se
puede soltar el gatillo.
CIRCUITERÍA DE RESPUESTA CONSTANTE
El sistema electrónico interno de retroalimentación
proporciona un "arranque suave" que reducirá las
tensiones que se producen como consecuencia de un
arranque de par motor alto. El sistema también
mantiene la velocidad seleccionada bajo carga para
brindar la máxima eficiencia.

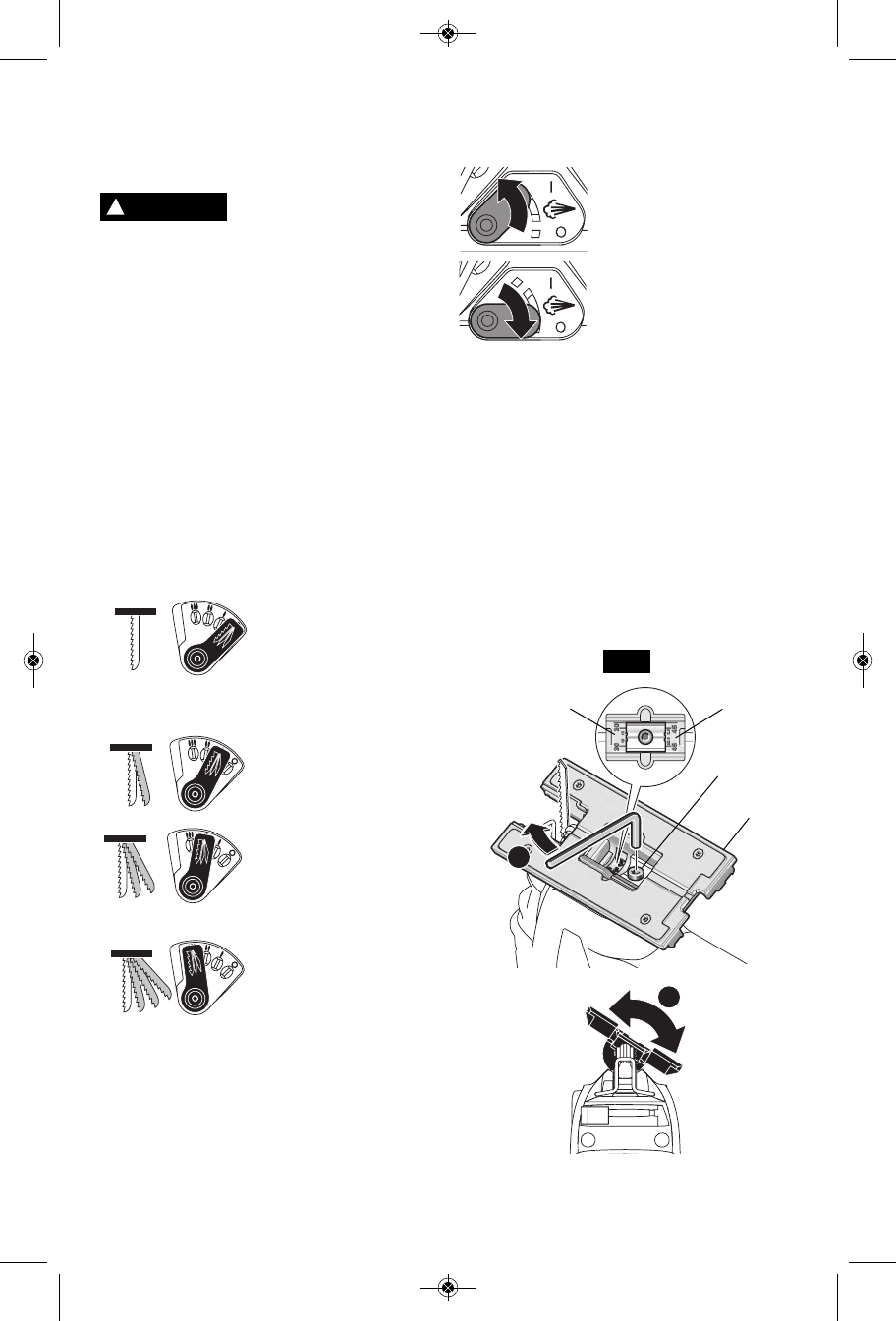

PALANCA SELECTORA DE LA ORBITA DE LA HOJA
Puede lograrse una eficiencia de corte máxima
ajustando la palanca selectora de la órbita de la hoja
para convenir con el material que se esté cortando.
El cuadro siguiente le ayudará a determinar qué
posición debe usar para la aplicación que desea
realizar. La finalidad de este cuadro es servir
solamente como recomendación y deben realizarse
primero cortes de prueba en material de desecho para
determinar la mejor posición.
Posición 0
Materiales duros, como
metales o chapas metálicas
finas. Posición usada con
cuchillas, hojas de filo de
grano abrasivo, en trabajo de raspado y con hojas de
corte hacia abajo.
Posición 1
Materiales blandos donde se
realizan cortes más limpios o
trabajo de contorneo
delicado.
Posición 2
Materiales de densidad
intermedia, como maderas
más duras o tablero de
partículas de madera.
Posición 3
Materiales blandos, como
madera, plásticos, etc., y
cuando el corte rápido sea
más importante que un corte
limpio.
SOPLADOR DE VIRUTAS
La sierra caladora está equipada con un soplador de
virutas de dos posiciones para ayudar a mantener la
línea de corte libre de virutas.
Al ajustar la palanca del soplador de virutas, la fuerza de
la descarga de aire puede alterarse de la manera
siguiente:
SOPLADOR ENCENDIDO
Para trabajar con madera, plástico
y materiales similares que
producen grandes cantidades de
serrín.
SOPLADOR APAGADO
Para trabajar con metales y
cuando se utilicen agentes
refrigerantes, o con el accesorio
de recolección de polvo.
AJUSTE DEL ANGULO DE LA PLACA-BASE
La placa-base puede inclinarse para permitir realizar
cortes en ángulo de hasta 45° en cualquier sentido (Fig. 6).
Para ajustar la placa-base, retire la cubierta antipolvo si
se ha utilizado, afloje el tornillo de la placa-base, deslice
la placa-base ligeramente hacia delante, hacia la parte
trasera de la herramienta, y luego rótela hasta el ángulo
deseado (Fig. 6).
Las ranuras de retén sujetarán la placa-base firmemente
a 0° y hay marcas de posición adicionales para ángulos
de 15°, 22.5°, 30° y 45°. Los ángulos intermedios se
pueden ajustar con un transportador de ángulos (Fig.
6).
Después de posicionar la placa-base, apriete
firmemente el tornillo de la placa-base (Fig. 6).
ADVERTENCIA
!
1
+/-
45°
2
ESCALA DE
BISEL
TORNILLO DE
LA PLACA-
BASE
ESCALA DE
BISEL
PLACA-BASE
FIG. 6
