26. Use un respirador para rociar.
27.Nunca rocíe la pintura y otros
materiales, directamente hacia el
compresor. Coloque el compresor lo
más lejos posible del área de trabajo,
para minimizar la acumulación de
residuos en el compresor.
28. Al rociar o limpiar con solventes
o químicos tóxicos, siga las
instrucciones del fabricante de
dichos químicos.
29. No fume mientras esté rociando
pintura, insecticidas u otras
substancias inflamables.
30. Use una máscara/
respirador cuando
vaya a rociar y siempre
rocíe en un área bien
ventilada para evitar
peligros de salud e incendios.
31. Solo para uso doméstico.
32. Para reducir el riesgo de choque
eléctrico, no exponga a la lluvia.
Guarde bajo techo.

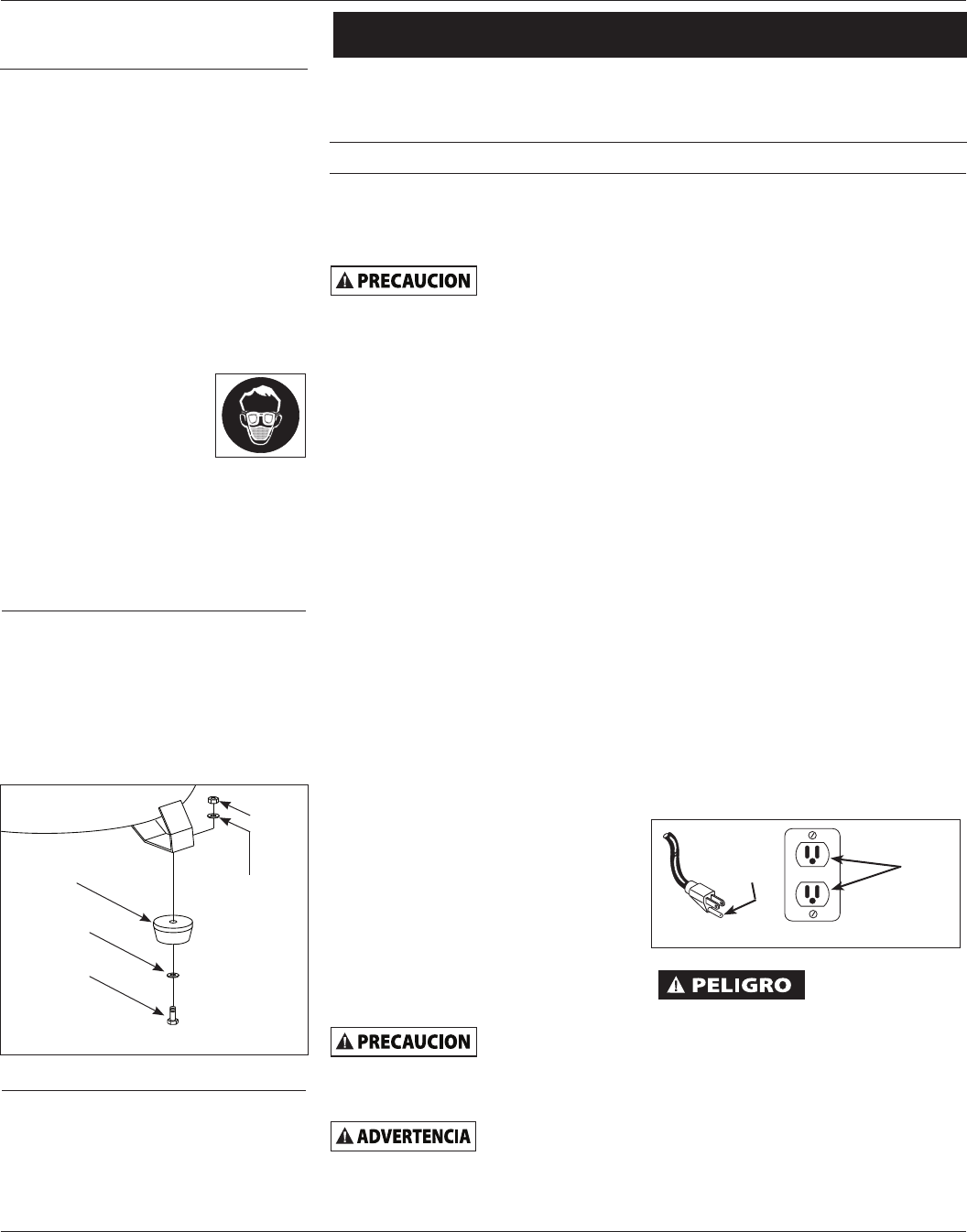

Ensamblaje
MONTAJE DE LA PATAS DE CAUCHO
(FIGURA 1)
El juego del ensamble de la patas de
caucho incluye:
- 3 patas de caucho*
- 3 pernos*
- 6 arandelas*
- 3 tuercas*
Instalación
COLOCACIÓN
Es de suma importancia instalar el
compresor en un llugar limpio y bien
ventilado donde la temperatura
ambiente no sea mayor de 38˚ C (100˚F).
Se requiere un espacio mínimo de 45,7
cm (18 pulgadas) entre el compresor y
la pared, ya que los objectos podrían
obstruir el paso de aire.
No coloque la
entrada de aire del
compresor cerca de áreas con vapor,
vapores de pintura, chorros de arena o
cualquier otra fuente de contaminación.
Los desperdicios dañarán el motor.
Solo para uso doméstico. Guarde
bajo techo.
INSTALACIÓN ELÉCTRICA
1. Chequée y apriete todos los pernos,
conecciones, etc., antes de utilizar el
compresor.
2. Utilice el compresor en un área bien
ventilada para que éste se pueda
enfriar adecuadamente.
3. El compresor se debe ubicar cerca
de un tomacorrientes para que
lo conecte directamente, si no es
posible, podría usar un cordón de
extensión. Seleccione el cordón de
extensión según las recomendaciones
que le ofrecemos en la página 20.
4. Para evitar la pérdida de potencia o
que el compresor se sobrecaliente, es
preferible que use mangueras de aire
adicionales en vez de cordones de
extensión para extender el alcance.
ALAMBRADO
1. Los códigos eléctricos varian de un
área a otra. Sin embargo el alambrado,
enchufe y protectores se deben
seleccionar según las especificaciones
de amperaje y voltaje indicados en
la placa del motor y cumplir con las
especificaciones mínimas.
2. Use fusibles de acción retardada
tipo T o un cortacircuito.
Si no conecta los
cables
adecuadamente podría haber
cortocircuitos, incendios,sobrecalen-
tamiento etc.
Todas las conexiones
eléctricas y el
alambrano deberán ser llevados a cabo por
un electricista profesional. La instalación
debe estar conforme con los códigos locales
y los códigos nacionales sobre electricidad.
NOTA: Las unidades de 120 voltios,
compresor pueden utilizar en circuitos
de 120 voltios, 15 amp. bajo las
siguientes condiciones:
a. Ningún otro artefacto eléctrico o luces
están conectados al mismo circuito.
b. El suministro de voltaje es normal.
c. Los cordones de extensión son los
adecuados y cumplen los requisitos
mínimos especificados en este
manual de instrucciones.
d. El circuito tiene un cortacircuito de
de 15 amperios o un fusible de acción
retardada de 15 amperios tipo T.
3. Si no puede satisfacer las condi-ciones
arriba enumeradas o si el cortacircuito
se activa frecuente-mente, quizas
tenga que utilizar un circuito de 120
voltios y 20 amperios.
CONEXION A TIERRA
1. Este producto se debe conectar a tierra.
En caso de que ocurra un cortocircuito,
ésto reduciría el riesgo de choque
eléctrico al ofrecerle un cable de desvio
a la corriente eléctrica. Este producto
tiene un cordón con un alambre y
terminal de conexión a tierra. Debe
conectarlo a un tomacorrientes que
esté instalado adecuadamente según
los códigos y ordenanzas locales.
¡El uso inadecuado
del enchufe con
conexión a tierra podría ocasionarle
choques eléctricos!
NOTA: No use un adaptador para
conexión a tierra.
2. Si necesita reparar o reemplazar el
cordón o el enchufe, no conecte el
cable de conexión a tierra a ninguno
d los terminales planos. El cable con
forro verde con o sin rayas amarillas
es el cable de conexión a tierra.
Cordón eléctrico Blanco Línea No
Cordón del motor Blanco Tensión No
Cordón eléctrico Negro Línea Si
Cordón del motor Negro Tensión Si
✽ Guía de cables y terminales
Cable Color Terminal Con tensión
✽ Cuando la unidad no está funcionando
TEST
RESET
Figura 2 - Para conectar a tierra
Terminal de
conexión a
tierra
Tomacorrientes
conectado a
tierra
Generales de Seguridad
(Continuación)
Pata de caucho
Arandelas
Perno
Arandelas
Tuerca
Figura 1 - Instalación de la pata de caucho
