22
FONCTIONNEMENT
UTILISATION DU GUIDE À ONGLETS POUR LE PONÇAGE INCLINÉ
ET LE PONÇAGE DE BOIS DE BOUT
La plupart des travaux accomplis avec la ponceuse
à disque de 30,5 cm DELTA
MD
sont généralement
réalisés en se servant de la table comme support. Pour
un ponçage précis de surfaces inclinées ou de bois

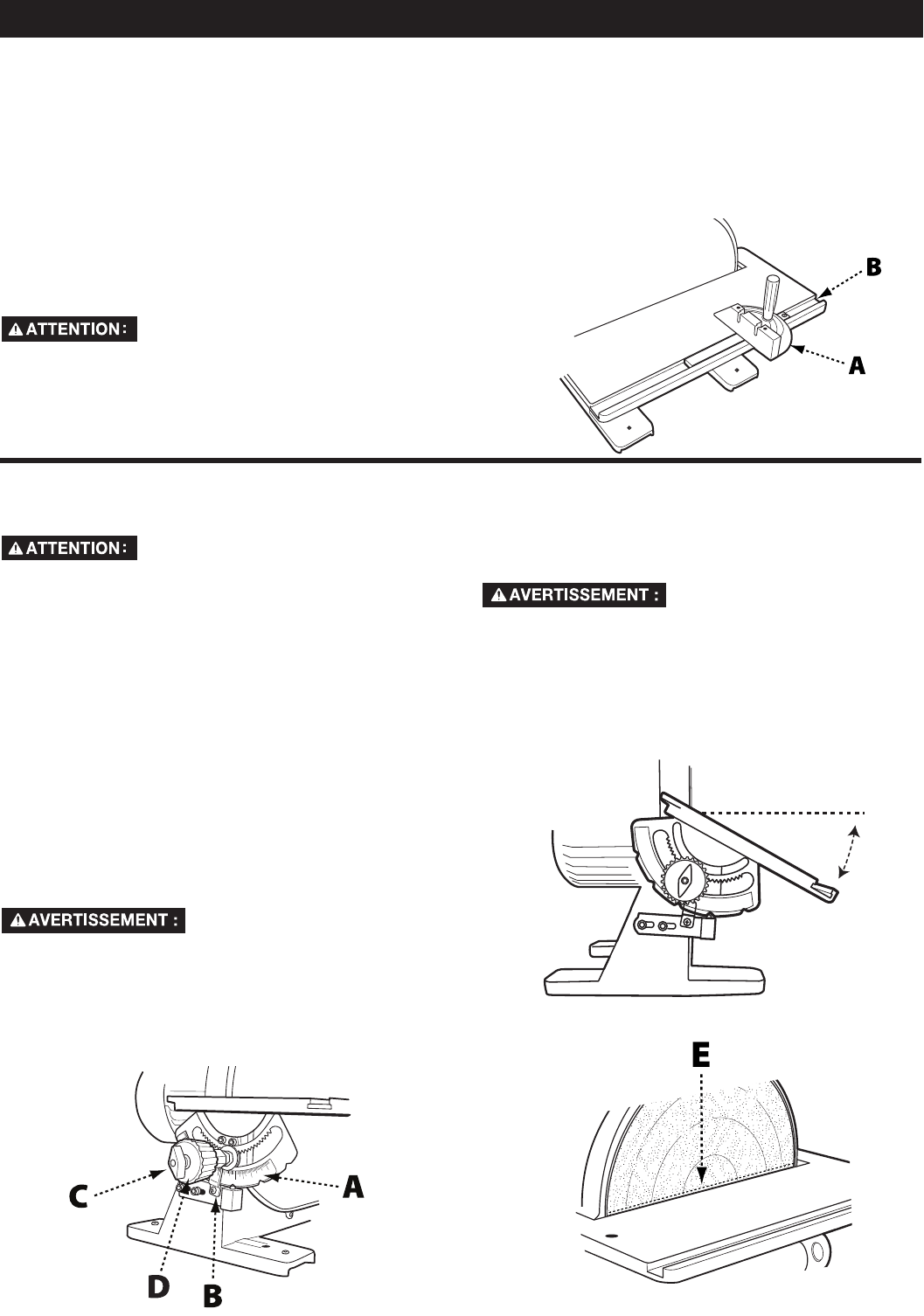

de bout, comme indiqué à la Figure7, votre disque
de ponçage est accompagné d’un guide à onglets
ajustables (A) et d’une rainure en «T» de 0,95cm par
1,90cm (B) usinée dans la table. Pour utiliser le guide à
onglets fourni pour les surfaces inclinées ou de bois de
bout, procédez comme suit:
Assurez-vous que l’appareil est
débranché avant de réaliser les
réglages.
• Faites glisser le guide à onglets dans la rainure en
«T».
• Relâchez la poignée de réglage de l’onglet (C) en la
FIGURE 7
UTILISATION DE L’INCLINAISON DE LA TABLE POUR UN
PONÇAGE EN BISEAU
Assurez-vous que l’appareil est
débranché avant de réaliser les
réglages.
La table peut s’incliner jusqu’à 45degrés vers le haut
ou vers le bas. Un niveau (A), Figure8, et une aiguille
(B) sont fournis pour indiquer le degré d’inclinaison.
Des butées fixes sont localisées sur l’indicateur de
réglage de l’inclinaison à 0°, 35° et 45°.
Pour incliner la table vers le haut ou vers le bas,
desserrez le papillon de serrage de la table (C) et
tournez le bouton (D). Une fois le bouton tourné, la
table pivotera vers le haut ou vers le bas. En tournant
le bouton dans le sens des aiguilles d’une montre, la
table s’inclinera vers le bas. En tournant le bouton dans
le sens inverse des aiguilles d’une montre, la table
s’inclinera vers le haut. Faites pivoter la table jusqu’à
obtenir l’angle désiré. Resserrez ensuite le papillon de
serrage de la table.
Quelle que soit la position
dans laquelle la table est
inclinée, le bord de la table (E), indiqué à la Figure 10,
ne doit pas être à une distance de plus de 15 mm du
disque de ponçage pour éviter de coincer la pièce ou
de se coincer les doigts entre la table et le disque de
ponçage. Pour régler la position de la table par
rapport au disque de ponçage, passez à la section
FIGURE 9
« réglage de l’alignement de la rainure pour guide à
onglets » à la page 23.
Nous conseillons d’effectuer
tous les ponçages en biseau
en inclinant la table vers le bas comme indiqué à la
Figure 9; cependant, si l’inclinaison vers le haut est
nécessaire, la pièce à travailler doit être fermement
attachée ou fixée à une installation ou un gabarit
pour empêcher la pièce d’être arrachée des mains et
de se retrouver coincée entre la table et le disque de
ponçage. Voir Figure 10.
tournant vers la gauche et ajustez le guide à onglets
selon l’angle de ponçage désiré. Resserrez la poignée
de réglage de l’onglet.
• Assurez-vous que la pièce est positionnée contre le
guide à onglets avant de démarrer l’appareil et de
commencer à travailler.
FIGURE 8 FIGURE 10
