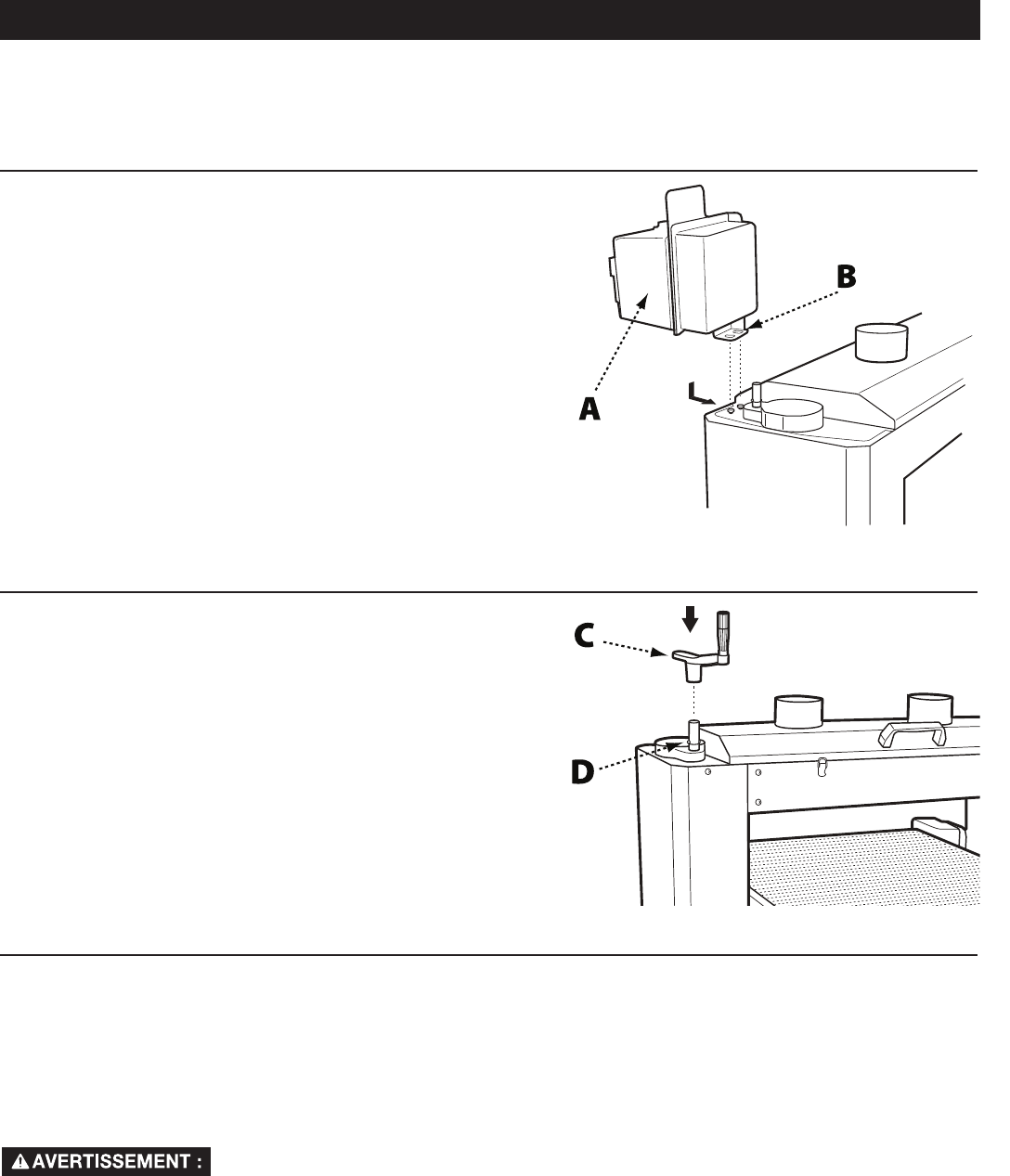

FIG. 2
ASSEMBLAGE
OUTILS REQUIS
• ournevis à tête plate
• Clé à fourche de 10 mm
FIG. 3
FIXEZ LE COMMUTATEUR AU CADRE
Outils requis : Clé à fourche de 10 mm
Pièces : Aucune
Quincaillerie requise : Deux vis à tête hexagonale de 10 mm
1. Repérez les deux trous filetés sur le côté supérieur droit de
l’appareil comme le montre la Fig. 2.
2. Fixez les deux vis à tête hexagonale de 10 mm à la plaque de
montage, en laissant environ 0,3 cm entre la tête de vis et la
plaque de montage.
3. Installez l’assemblage du commutateur (A) au cadre de
l’appareil en alignant les trous de serrure (B) de l’assemblage
du commutateur sur les têtes de vis et en poussant
l’assemblage vers l’arrière et en position.
4. Serrez les vis à l’aide de la clé à fourche de 10 mm
ASSEMBLEZ LA MANIVELLE ET LA
POIGNÉE D’ÉLÉVATION DE LA TABLE
Outils requis : Aucun
Pièces : Manivelle d’élévation de la table
Poignée d’élévation de la table
Matériel requis : Aucun
1. Installez la manivelle (C) en alignant la rainure au fond de la
manivelle avec la goupille située sur l’axe (D). Voir Fig. 3.
2. Vissez la poignée d’élévation de la table dans le trou fileté
de la manivelle.nk.
CONNECTEZ LE COLLECTEUR DE POUSSIÈRE À LA SORTIE POUR
LA POUSSIÈRE
Outils requis : Tournevis à tête plate
Pièces : Aucune
Matériel requis : Deux colliers de serrage de 10 cm (non fournis)
Votre ponceuse à double tambour Delta
MD
est pourvue de deux sorties de poussière de
10 cm. Celles-ci doivent être reliées à des tuyaux collecteurs de poussière pour assurer un
fonctionnement sécuritaire.
Ne faites pas fonctionner cet appareil sans d’abord l’avoir relié à un système adéquat de captage de la poussière.
1. Placez un collier de serrage de 10 cm sur l’extrémité de chaque tuyau de captage de la poussière.
2. Placez un tuyau de captage de la poussière sur chaque port et serrez le collier de serrage avec le tournevis à
tête plate.
