26
AJUSTEMENTS

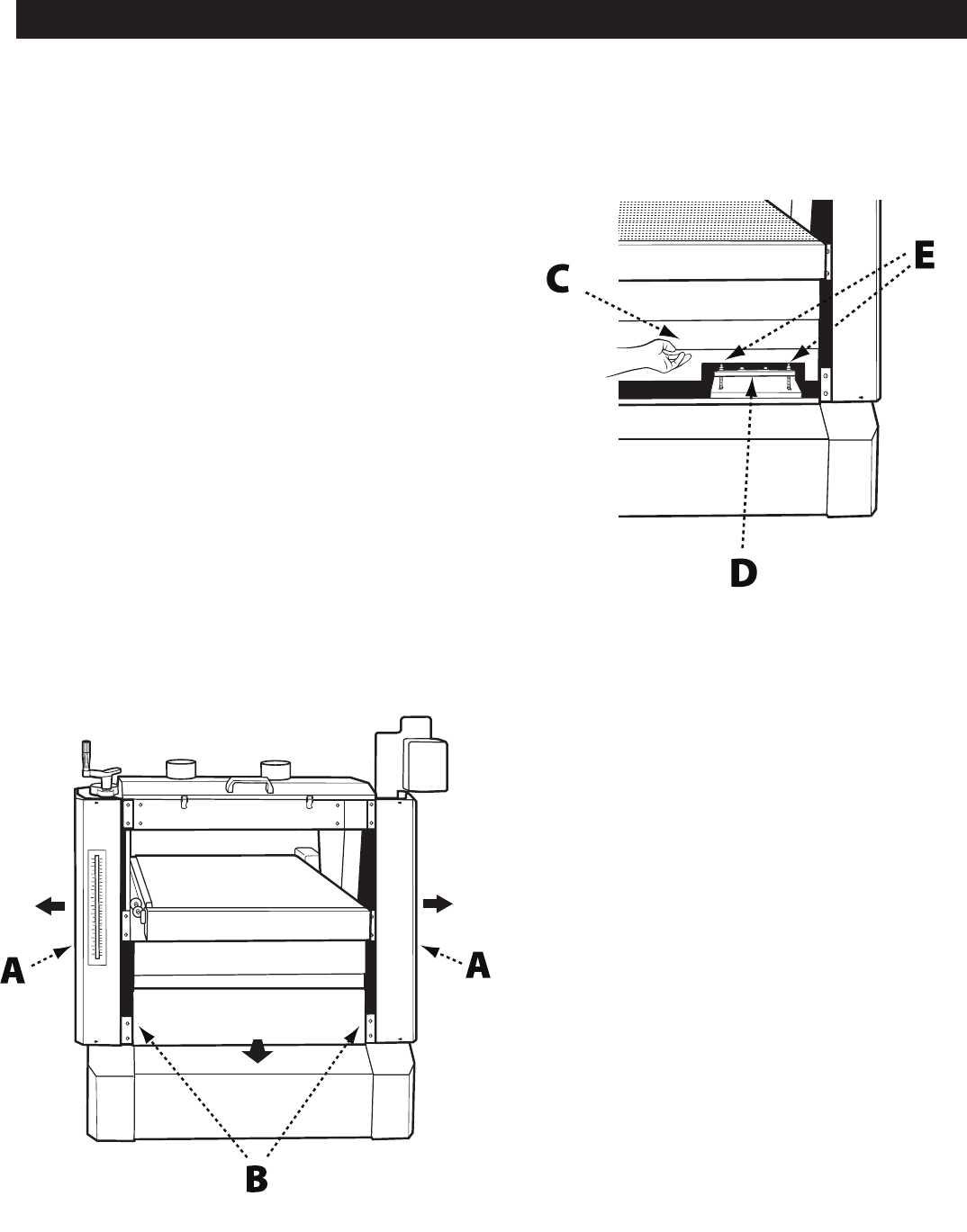

FIG. 6
POUR AJUSTER LA TENSION
DE LA COURROIE DE
TRANSMISSION
1. Enlevez l’indicateur de l’élévation en dévissant la vis
de retenue.
2. Dévissez les huit boulons à tête Philips et enlevez
les rondelles qui retiennent les dispositifs de
sécurité (A) à l’appareil du côté gauche et droit afin
de retirer les dispositifs. Voir Fig. 6.
3. Utilisez une clé Allen de 6 mm pour enlever les
quatre boulons à tête hexagonale et les rondelles
qui retiennent le dispositif de sécurité du bas (B) de
l’appareil. Voir Fig. 7.
4. Soulevez les panneaux télescopiques (C) assez
haut pour exposer le support du moteur (D). Voir
Fig. 7. Maintenez-le en place à l’aide d’un vieux
bloc de bois.
5. Repérez les deux écrous M12 (E) qui servent à
soulever et abaisser le moteur. Voir Fig. 7.
6. Pour augmenter la tension sur les courroies de
transmission, desserrez les écrous du bas, puis
serrez les écrous du haut.
7. Remettez les panneaux télescopiques en place et
fixez à nouveau le dispositif de sécurité du bas.
8. Replacez les dispositifs de sécurité latéraux et
l’indicateur de l’élévation.
FIG. 7
