Ajuste la posición de
la broca
Observe la broca y asegúrese
de que los brazos del berbiquí
estén en el punto más estre-
cho de la broca. En caso de
que no sea así, gire la broca
en el portabrocas de manera
que quede sujetada por los
brazos del berbiquí en el
ancho más angosto. Esto es
importante ya que este valor
determina el ángulo al cual se
afilará la broca.
3.
Inserte el
portabrocas en
la abertura de
alineación
Haga coincidir la guía
de alineación en el
portabrocas con el ángu-
lo de la broca. Por ejem-
plo, si afila una broca de
118°, inserte la guía de
alineación en el porta-
brocas en la muesca de
118° en la abertura de
alineación; para una
broca de 135°, inserte la
guía en la muesca de
135°. Ahora, oprima el
botón de alineación y
manténgalo oprimido.
Inserte el portabrocas.
Deslice la broca hacia
delante hasta que toque
el tope de la broca. Suelte el botón de alineación.
Botón de alineación
2.
Tope del taladro
Brazos del berbiquí
Apriete el portabrocas
Sujete el portabrocas y aprie-
te la perilla del portabrocas
(evite apretar excesivamente
el portabrocas en la abertura
de alineación; esto podría
dañar el portabrocas y la
abertura).
Retire y apriete de nuevo
Oprima el botón de alineación
y retire la broca del portabro-
cas. Apriete el portabrocas
una vez más para asegurarse
de que la broca no se mueva
cuando la afile.
5.
4.
1.

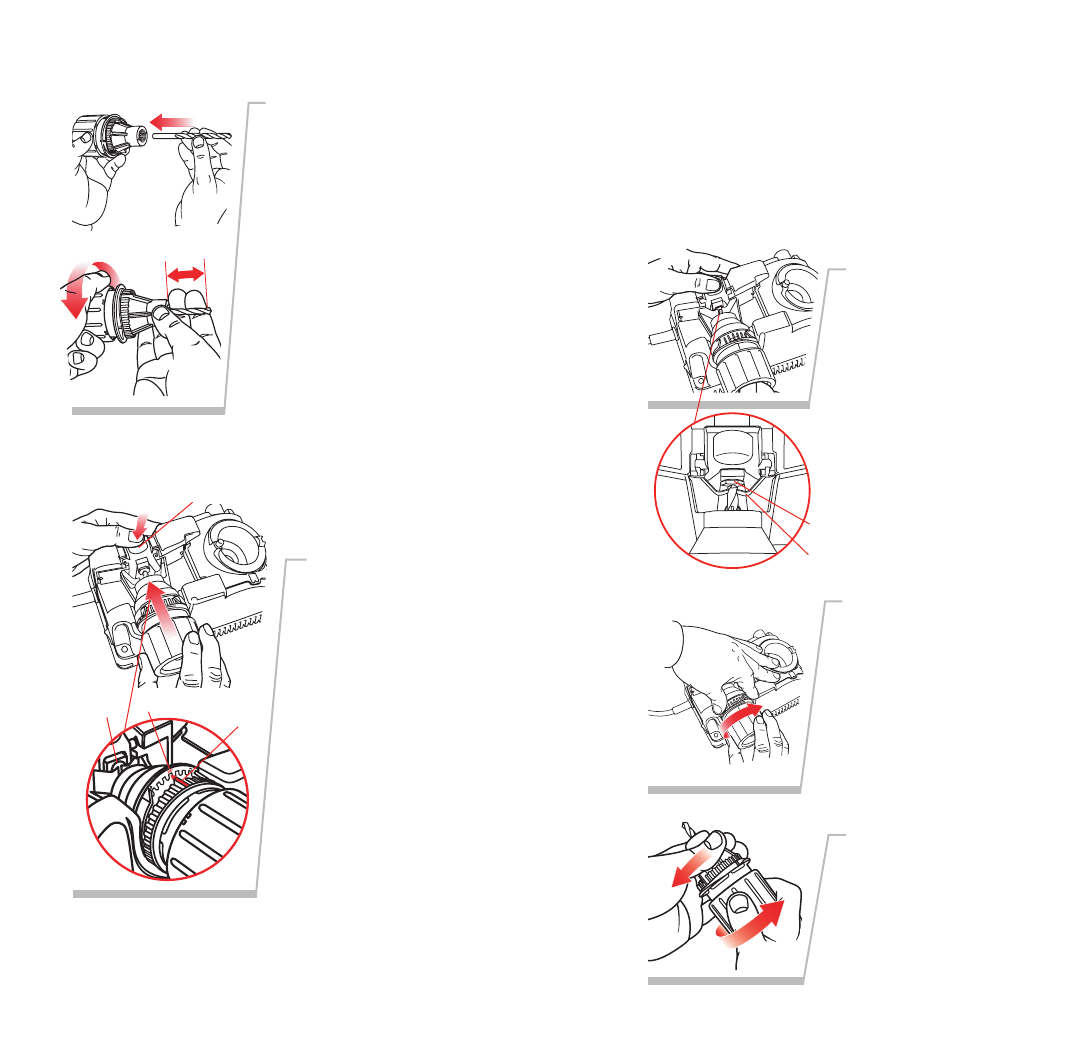

Inserte la broca en el
portabrocas y apriete
Inserte la broca en las mordazas
del portabrocas y cierre las mor-
dazas justo al punto donde la
broca se desliza hacia dentro y
hacia fuera. No apriete excesiva-
mente el portabrocas; la broca se
debe poder mover hacia dentro y
hacia fuera hasta el paso 4 (los
usuarios del modelo 750X deben
consultar la sección de “Uso de la
Remoción de Material Variable
(MTO)” en la página 50).
Nota: Una buena prueba para ver si el
portabrocas está ajustado correctamente
es asegurarse de que se mueve al tirar de
él con los dedos, sin que se caiga al vol-
tear el portabrocas de cabeza.
1”
Si está utilizando un modelo 750X y ha elegido una punta
de broca personalizada (entre 115° y 140°), comience la
alineación en el valor más cercano al ángulo de la punta
que está utilizando (por ejemplo, si está fijando el ángulo
de la punta por debajo de 118°, fije la alineación en el
valor de 118°). Consulte la sección “Uso de la Alineación
Variable para ajustar el ángulo del cincel y de relieve” en
la página 49.
Tope de
la broca
118°
Guías de
alineación
