Modèle HDN23200
Instructions d’Utilisation
6-Fr
Attaches et Pièces
de Rechange
N’utiliser que des clous Nº 16 de
Campbell Hausfeld (ou un équivalent -
Voir la note “Compatibilité avec
d’autres appareils”). La performance de
l’outil, sa sécurité et sa durabilité pour-
raient être réduites si l’on utilise les
mauvaises attaches. Lors d’une com-
mande de pièces de rechange ou de
clous, préciser le numéro de pièce.
!
AVERTISSEMENT
Attaches et Réparation de la
Cloueuse
Seul le personnel dûment qualifié
devrait réparer l'outil en utilisant des
pièces de rechange et des accessoires
Campbell Hausfeld authentiques ou des
pièces et accessoires qui fonctionnent
de manière équivalente.
Méthode d’assemblage pour
les joints d’étanchéité
Les pièces internes doivent être net-
toyées et graissées pendant la répara-
tion de l’outil. Utiliser le Parker O-lube
ou l’équivalent sur tous les joints
toriques. Chaque joint torique doit être
enrobé avec du O-lube avant l’assem-
blage. Utiliser un peu d’huile sur toutes
les surfaces mouvantes et pivots. Après
le remontage, ajouter quelque gouttes
d’huile sans détergent 30W ou l’équiva-
lent à travers la canalisation d’air avant
de faire l’essai.
Généralités sur la
Sécurité (Suite)
● Ne jamais transporter
l’outil par le tuyau à
air. Ne jamais tirer sur
le tuyau pour déplacer
l’outil ou le com-
presseur. Garder le
tuyau à air à l’écart de la chaleur,
l’huile et les objets pointus.
Remplacer les tuyaux endommagés,
faibles ou usés. Sinon, il y a risque de
blessures personnelles ou de dom-
mage à l’outil.
● Toujours prendre pour acquis que
l’outil contient des attaches.
Respecter l'outil comme accessoire
de travail non pas un jouet. Donc
aucun jeu brutal. Toujours garder les
autres personnes à une distance de
sécurité de l'aire de travail en cas de
décharge accidentelle des attaches.
Ne pas pointer l'outil vers vous ou
vers quelqu'un d'autre qu'il y ait ou
non des attaches dans l’outil. Le
déclenchement accidentel de l’outil
pourrait causer la mort ou de graves
blessures.
● Ne jamais enfoncer
les attaches un par-
dessus l’autre.
L’attache pourrait
ricocher et causer la
mort ou une
blessure grave de
perforation.
● Ne pas utiliser
l’outil ni permet-
tre qu’une autre
personne l’u-
tilise si les aver-
tissements ou les
étiquettes d’avertissement situés sur
le chargeur et corps de l’outil ne sont
pas lisibles.
Modèle HDN23200
Avis
indique
de l’information importante pour éviter
le dommage de l’équipement.
● Éviter d’utiliser l’outil lorsque le
chargeur est vide. Sinon, il y a risque
d’usure accéléré de l’outil.
● Nettoyer et vérifier tous les tuyaux
et raccords avant de brancher l’outil
au compresseur d’air. Remplacer les
tuyaux ou les raccords endommagés
ou usés, sinon, le rendement et la
durabilité de l’outil seront affectés.
● Le compresseur d’air utilisé avec cet
outil doit conformer aux exigences
établies par l’American National
Standards Institute Standard B19.3-
1981; Safety Standard for
Compressors for Process Industries.
Contacter le fabricant du com-
presseur pour plus d’informations.
Utilisation de l’outil
GRAISSAGE
Cet outil exige le graissage avant son
usage initial et avant chaque usage. Si
vous utilisez un graisseur en canalisa-
tion, le graissage manuel à travers la
prise d’air n’est pas exigé quotidien-
nement.
La sur-
face de
travail peut être endommagée par le
graissage excessif. Le graissage correct
est la responsabilité de l’utilisateur.
Manque de graisser la cloueuse correcte-
ment peut raccourcir la durée de la
cloueuse et peut annuler votre garantie.
AVIS
AVIS
Instructions d’Utilisation
● Ne pas échapper ni jeter l’outil car ceci
peut causer du dommage le rendant
dangereux à utiliser. Si l’outil s’est fait
échappé ou jeté, l’examiner soigneuse-
ment afin de déterminer s’il est courbé,
fendu ou s’il y a des fuites ou pièces
détachées endommagées. ARRÊTER et
réparer avant d’utiliser , sinon, il y a
risque de blessures graves.
Attention
indique
une situation hasardeuse potentielle
qui PEUT résulter en blessures.
● Ne pas apporter de modifications à
l'outil sans d'abord obtenir une
approbation écrite de Campbell
Hausfeld. N’utilisez pas l’outil si les
écrans ou protecteurs ont été enlevés
ou altérés. Cela peut entraîner des
blessures ou endommager l’appareil.
● Éviter d’utiliser l’outil pour une
période de temps prolongée. Cesser
d’utiliser l’outil si l’on ressent des
douleurs dans les mains ou dans les
bras.
● Toujours vérifier
le bon fonction-
nement du
mécanisme de
déclenchement
par contact
(WCE). L’éjection
accidentelle
d’attaches peut
se produire si ce mécanisme ne fonc-
tionne pas correctement et cela
pourrait entraîner des blessures.
(Voir “Vérification du mécanisme de
déclenchement par contact”).
● Pour éviter l’expulsion d’une
attache, débrancher la source d’air
et relâcher la tension du poussoir
avant de procéder au déblocage.
Sinon, il y a risque de blessures
graves.
!
ATTENTION
3-Fr
O I L
!
AVERTISSEMENT

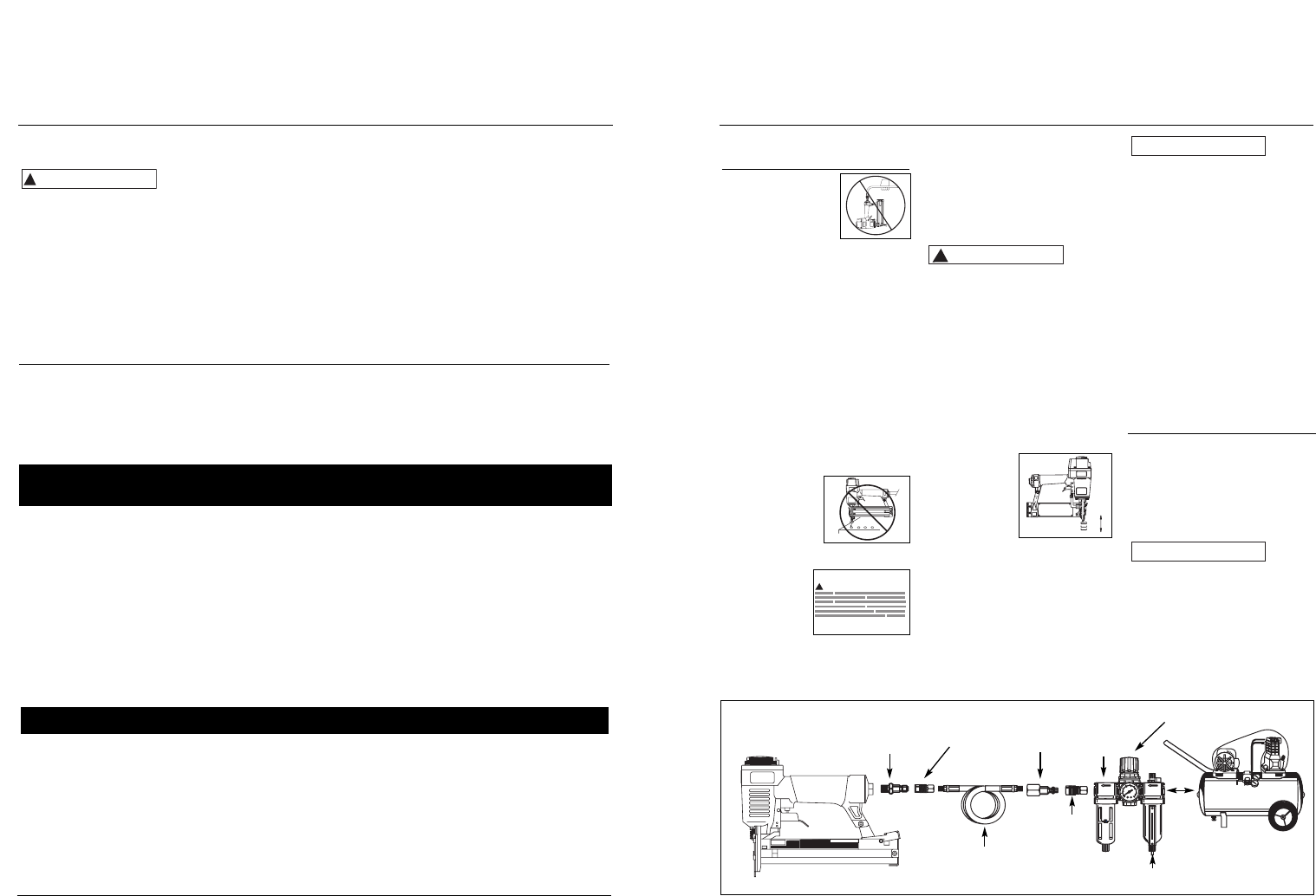

Branchement Recommandé
Bouchon
Rapide
Raccord
Rapide
Tuyau À
Air
Bouchon
Rapide
(Optionnel)
Raccord
Rapide
(Optionnel)
Graisseur
Régulateur
Filtre
Calibre de Clous par Clous par
Modèle Longueur
la Tige
Fini Tête Collation
Rangée Boîte
FB001600 15,9 mm (5/8 po) 18 Galvanisé Étêtée/Brun Adhésive 100 5000
FB002000 19,1 mm (3/4 po) 18 Galvanisé Étêtée/Brun Adhésive 100 5000
FB002500 25,4 mm (1 po) 18 Galvanisé Étêtée/Brun Adhésive 100 5000
FB003000 31,8 mm (1-1/4 po) 18 Galvanisé Étêtée/Brun Adhésive 100 5000
Clous
Les clous Campbell Hausfeld Brad ci-dessous sont disponibles chez votre magasin local. Pour de l’assistance pour trouver
n’inporte quel pièce, composer 1-800-543-6400. Les clous Campbell Hausfeld sont conformes ou supérieurs à la norme
ASTM F1667.
Information D’Interchangeabilité
Les clous utilisées dans le HDN23200 conviennent pour les modèles : Bostitch T31-1, T29-30, BT-35, Duofast BB4440,
Hitachi NT45A , Paslode 2138-F18 , Senco SLP20, LS2, LS5.
Agrafes
Les agrafes Campbell Hausfeld Brad ci-dessous sont disponibles chez votre magasin local. Pour de l’assistance pour trou-
ver n’inporte quel pièce, composer 1-800-543-6400. Les agrafes Campbell Hausfeld sont conformes ou supérieurs à la
norme ASTM F1667.
Information D’Interchangeabilité
Les agrafes utilisés dans le HDN23200 conviennent pour les modèles : Senco LN4450, SJS-LR, SKS L11-15, Hitachi N3804A,
Duofast BN-1832S, KN-1848, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40 et Porter Cable NS100.
Calibre de Taille Agrafes Agrafes par
Modèle Longueur fil de Tete Pointe Fini Collation par Rangée Boîte
FN158K00 12,7 mm (1/2 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 5000
FN168K00 15,9 mm (5/8 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 5000
FN208K00 19,1 mm (3/4 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 5000
FN258K00 25,4 mm (1 po) 18 1/4 po Burin Galvanisé/Enduit de Vinyle Adhésive 100 5000
Attaches
