Informaciones
Generales de Seguridad
(Continuación)
Ésto le indica que hay una situación
inmediata que LE OCASION-
ARIA la muerte o heridas de
gravedad.
● Lea y comprenda las eti-
quetas y el manual de la
herramienta. Si no respeta las adver-
tencias, los riesgos y las recomenda-
ciones, eso podría
resultar en la MUERTE
o en LESIONES
GRAVES.
● No use ningún tipo de
gas reactivo, incluyen-
do, pero no limitado a, oxígeno y
gases combustibles, como fuente de
energía. Use sólo aire comprimido
filtrado, lubricado y regulado. El uso
de un gas reactivo en vez de aire
comprimido puede provocar que la
herramienta explote, lo cual puede
ocasionar la muerte o
graves lesiones per-
sonales.
● Use solamente una
fuente de aire com-
primido de presión
regulada para limitar la presión de
aire suministrada a la herramienta.
La presión regulada no debe exceder
los 6,90 bar. Si el regulador falla, la
presión transmitida a la herramienta
no debe exceder los 13,79 bar. La
herramienta puede explotar, lo cual
!
PELIGRO
2-Sp
puede ocasionar la muerte o graves
lesiones personales.
● Nunca limpie la
herramienta con
gasolina o ningún
otro líquido inflam-
able. Nunca use la
herramienta en la cercanías de líqui-
dos o gases inflamables. Una chispa
podría encender los vapores y oca-
sionar una explosión que podría oca-
sionarle la muerte o heridas graves.
● Siempre colóquese
en una posición
firme y balanceada
para usar o manip-
ular la herramienta.
● No quite, modifique
ni haga de otro
modo que el WCE
(elemento de contac-
to de trabajo) o el
gatillo dejen de fun-
cionar. No haga fun-
cionar ninguna herramienta que
haya sido modificada de manera sim-
ilar. Eso puede resultar en muerte o
graves lesiones personales.
● No toque el gatillo
a menos que se
estén clavando
sujetadores. Nunca
conecte la línea de
aire a la herramien-
ta ni mueva la her-
ramienta cuando esté tocando el
gatillo. La herramienta podría expul-
sar un sujetador y producir la muerte
o lesiones personales graves.
Ésto le
indica
que hay una situación que PODRÍA oca-
sionarle la muerte o heridas graves.
● Desconecte
siempre la her-
ramienta de la
fuente de
energía cuando
no la esté aten-
diendo, cuando le esté realizando
mantenimiento o reparaciones, des-
obstruyéndola o moviéndola a un
nuevo sitio. Siempre vuelva a conec-
tar la tubería de aire ANTES de cargar
los sujetadores. No cargue la herr-
amienta con sujetadores cuando el
gatillo esté oprimido o el WCE (ele-
mento de contacto de trabajo) esté
conectado. La herramienta puede
expulsar un sujetador y producir la
muerte o lesiones personales graves.
● Siempre ajuste
la herramienta
con un conector
o acoplador de
mangueras
colocado en o
cerca de la her-
ramienta de un modo tal que se
descargue todo el aire comprimido
en la herramienta en el momento en
que se desconecte el conector o
acoplador. No use una válvula de
chequeo o ninguna conexión que
permita que el aire pemanezca en la
herramienta. Se puede producir la
muerte o lesiones personales graves.
!
ADVERTENCIA

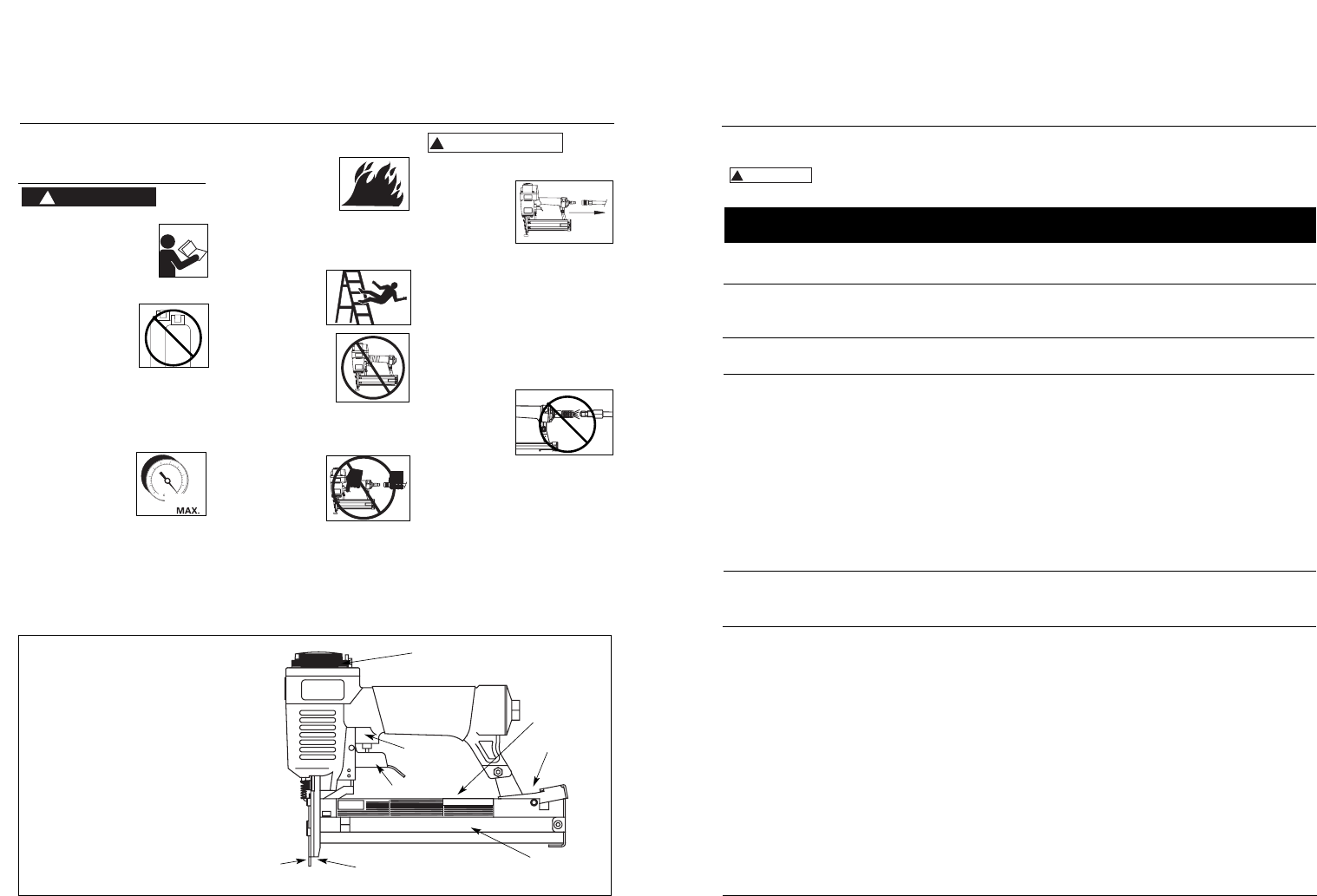

Modelo HDN23200
Manual de Instrucciones
CAMPBELL
CAMPBELL
PROFESSIONAL
PROFESSIONAL
HAUSFELD
HAUSFELD
O
CO
2
6,90 bar
Model HDN23200
7
Operating Instructions
Air leaking at trigger valve
Air leaking between hous-
ing and nose
Air leaking between hous-
ing and cap
Tool skips driving fastener
Tool runs slow or has loss
of power
Fasteners are jammed in
tool
O-Rings in trigger valve housing are
damaged
Loose screws in housing
Damaged O-Rings
Damage to bumper
Loose screws
Damaged gasket
Worn bumper
Dirt in nose piece
Dirt or damage prevent fasteners or
pusher from moving freely in magazine
Damaged pusher spring
Inadequate air flow to tool
Worn O-Ring on piston or lack of lubri-
cation
Damaged O-Ring on trigger valve
Air leaks
Cap gasket leaking
Tool not lubricated sufficiently
Broken spring in cylinder cap
Exhaust port in cap is blocked
Guide on driver is worn
Fasteners are not correct size
Fasteners are bent
Magazine or nose screws are loose
Driver is damaged
Replace O-Rings. Check operation of Work Contact
Element (WCE)
Tighten screws
Replace O-Rings
Replace bumper
Tighten screws
Replace gasket
Replace bumper
Clean drive channel
Clean magazine
Replace spring
Check fitting, hose or compressor
Replace and lubricate O-Rings
Replace O-Rings
Tighten screws and fittings
Replace gasket
Lubricate tool
Replace spring
Replace damaged internal parts
Replace guide
Use only recommended fasteners
Replace with undamaged fasteners
Tighten screws
Replace driver
Troubleshooting Guide
Stop using tool immediately if any of the following problems occur. Serious
personal injury could result. Any repairs or replacements must be done by a Qualified Service Person or
Authorized Service Center.
!
WARNING
Problem Cause Solution
• REQUIRES: 0.8 SCFM with 10 fas-
teners per minute @ 90 psi
• AIR INLET: 1/4” NPT
• FASTENER SIZE RANGE:1/2” to
1 1/4”
• MAGAZINE CAPACITY:
100 fasteners per load, 18 gauge
• STAPLES: 1/4” crown
• WEIGHT: 2 lbs., 10 oz.
• LENGTH:9 1/2”
• HEIGHT:7 1/2”
• MAXIMUM PRESSURE:100 psi
• PRESSURE RANGE:60 - 100 psi
Tool Components And Specifications
Orifico de salida de aire
Etiquetas de
advertencia
Botón del seguro
Cargador
Área de descarga de los sujetadores
Elemento de contacto
de trabajo (WCE)
Gatillo
Código de
fecha
