Símbolos
La etiqueta de su herramienta puede incluir los siguientes símbolos.
V....................voltios A .................amperios
Hz..................hertz W.................vatios
min.................minutos ................corriente alternante
............corriente directa no ................velocidad sin carga
................Construcción Clase II ...............terminal a tierra
................símbolo de alerta .../min ........ .revoluciones u
de seguridad oscilaciones por minuto
Cables prolongadores
Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga
eléctrica. Cuando utilice un cable prolongador, asegúrese de que tenga la capacidad
para conducir la corriente que su producto exige. Un cable de menor capacidad
provocará una disminución en el voltaje de la línea que producirá pérdida de potencia
y sobrecalentamiento. La siguiente tabla muestra la medida correcta que debe utilizar
según la longitud del cable y la capacidad nominal en amperios indicada en la placa.
En caso de duda, utilice el calibre inmediatamente superior. Cuanto menor es el
número de calibre, más grueso es el cable.
Tamaño mínimo recomendado del conductor
para los cables de extensión
Longitud total del cable
25 pies 50 pies 75 pies 100 pies 125 pies 150 pies 175 pies
7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m
Tamaño AWG del conductor
18 18 16 16 14 14 12
Motor
Asegúrese de que el suministro de energía concuerde con lo marcado en la placa.
CA de 120 voltios solamente significa que su herramienta funcionará con la energía
doméstica estándar de 60 Hz. No haga funcionar herramientas para corriente alterna
(CA) con corriente directa (CD). Una capacidad nominal de 120 voltios CA/CD
significa que su herramienta funcionará con energía estándar de 60 Hz CA o CD. Esta
información está impresa en la placa. Un voltaje menor producirá pérdida de potencia
y puede provocar sobrecalentamiento. Todas las herramientas Black & Decker se
prueban en fábrica. Si esta herramienta no funciona, controle el suministro eléctrico.
a
1
5
4
6
7

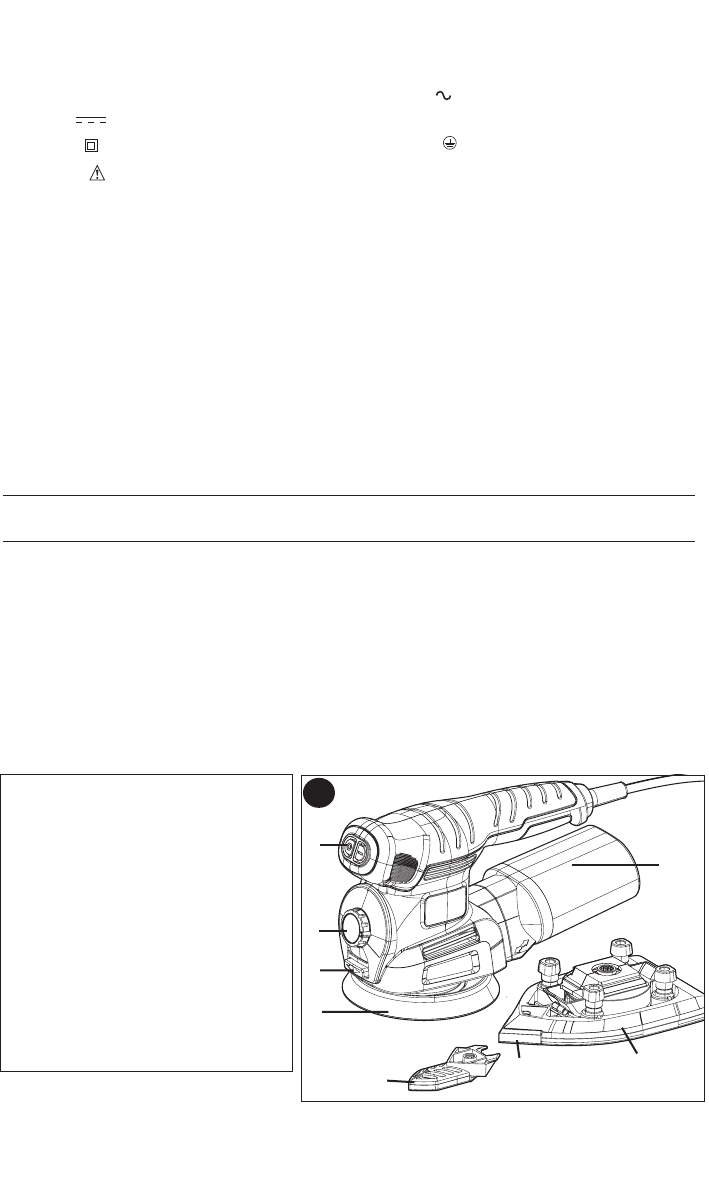

DESCRIPCIÓN DE LAS
FUNCIONES
- Figura A
1. Interruptor de
Encendido/Apagado
2. Dial Smart Select
3. Botón de liberación
4. Base para lijar de órbita aleatoria
5. Depósito de aserrín
6. Base para lijar detalles finos
7. Punta del cabezal lijador
8. Dispositivo para detalles finos
8
2
3
