Réglage de la profondeur
Lorsque le diamètre de la lame a été réduit en raison d’un affûtage,
il peut être nécessaire d’ajuster la butée de profondeur.
Lorsqu’une nouvelle lame est posée, il faut vérifier l’écartement de
la lame par rapport à la structure de la table tournante.
Réglage de la profondeur de la lame pour des
sciages débouchants normaux
Le réglage de la butée de profondeur est utilisé pour pratiquer des
rainures dans l’ouvrage. (V
oir page 106 sur la façon de pratiquer
les rainures.)
1.
Desserrez et tournez les deux contre-écrous inférieurs pour les
amener juste au-dessus de l’extrémité filetée du boulon de
butée de profondeur.
2.
Enfoncez le bouton de déblocage de la butée de profondeur et
tirez sur celle-ci jusqu’à ce que les écrous touchent le dessous
de son support.
3.
Réglez la table à la position d’onglet à 0°. Abaissez la tête de la
scie et repoussez-la à fond vers l’arrière.
4.
T
out en sur
veillant la lame et le coin ou la lame et le guide se
rencontrent, tournez le boulon de butée de profondeur de
manière à régler la position de la lame à environ 1/4 po en
dessous de la surface de la table.
5. Laissez la tête de la scie revenir en position haute.
6.
T
ournez les deux contre-écrous pour les serrer contre le fond
du bâti de support. Serrez les deux contre-écrous l’un contre
l’autre.
7. Faite un essai de sciage en faisant coulisser la tête (avec l’outil
débranché) pour vérifier que la lame ne touche pas la table. Si
elle ne la touche pas, faites un essai de sciage (avec l’outil
branché) sur une chute pour vérifier que la coupe débouche
complètement au niveau du bord inférieur avant de la pièce.
Ne mettez pas la scie à onglet en marche
sans avoir vérifié s’il y a l’interférence
entre la lame et la structure de la table tournante. La lame pourrait
être abîmée si elle coupe dans la structure de la table.
Réglage de la profondeur de coupe pour
scier des rainures
On peut facilement régler la butée de profondeur pour limiter la
profondeur de sciage, lorsqu’on veut créer une rainure grossière
par exemple.
(voir instructions page 106)
Insert d’encoche
L’insert d’encoche doit être ajusté à proximité de la lame, mais
sans toucher la lame, pour éviter un arrachement sur le bas de
l’ouvrage.
1.
Abaissez la tête et bloquez en place.
2. Desserrez les six vis (6) de fixation de l’encoche livrant
passage à la lame à l’aide de l’outil universel.
3.
Ajustez les inserts d’encoche aussi près que possible de la
lame (dents) sans toucher la lame.
4. Serrez les vis d’encoche.
REMARQUE : À des angles extrêmes de biseau, la lame de
scie peut couper légèrement dans l’insert d’encoche.

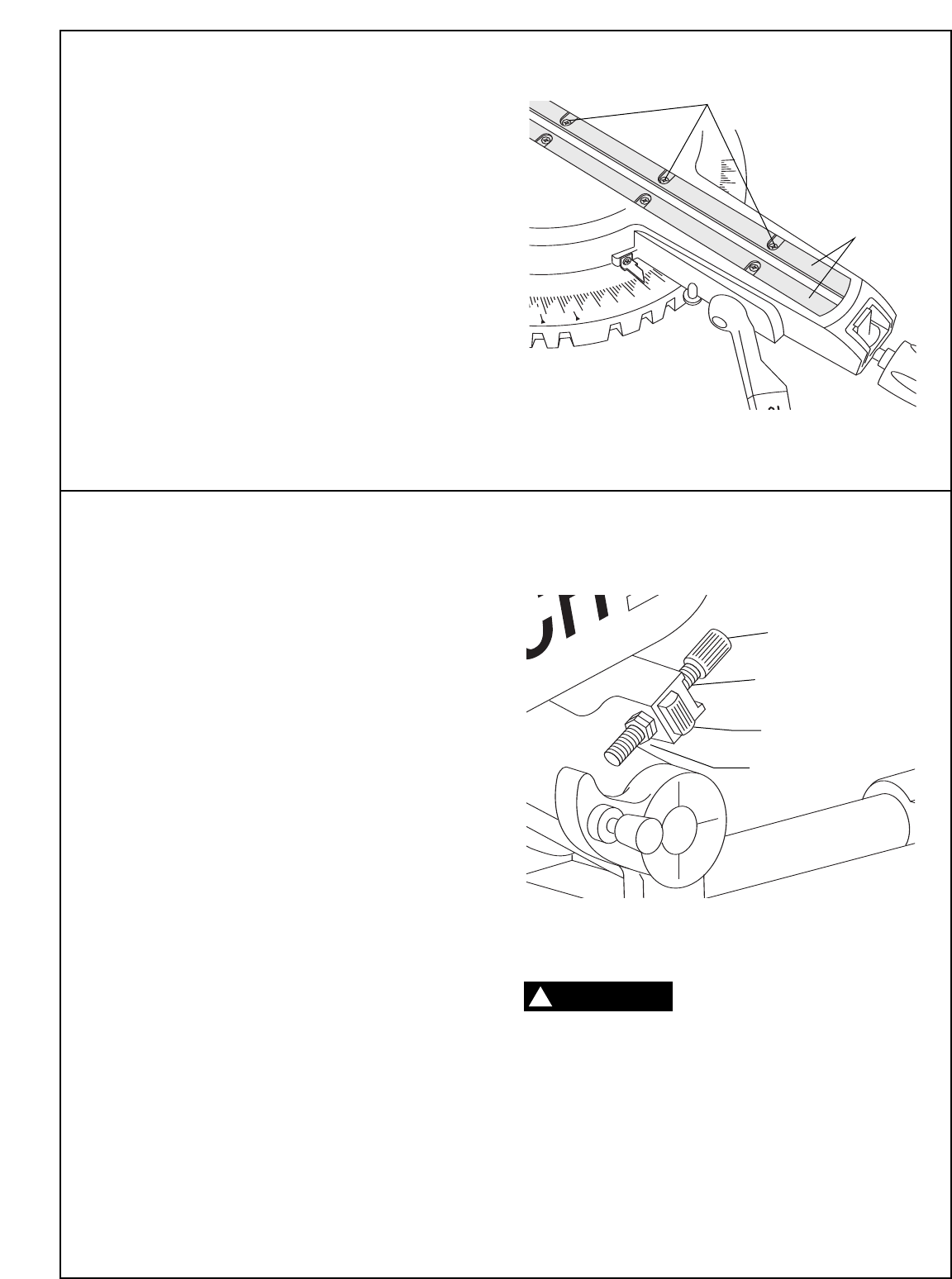

Figure: Insert d’encoche
Figure: Réglage de profondeur
MISE EN GARDE
!
10
5
0
5
15
20
25
85
0
80
30
35
75
70
65
60
55
22.5
31.6
85
Bevel Lock
60
55
50
45
35
30
40
Inserts
d’encoche
Vis d’encoche
Boulon de butée
de profondeur
Bouton de déblocage de
la butée de profondeur
Contre-écrous
Contre-écrous supérieurs
