Entretien
Débrancher de la source
de puissance et ensuite
dissiper toute la pression du
système avant d’essayer d’installer, de
réparer, de déplacer ou de procéder à
l’entretien.
Inspecter le compresseur souvent
et suivre les procédés d’entretien
suivants pendant chaque utilisation du
compresseur.
SOUPAPE DE SÛRETÉ ASME
Ne jamais enlever
ni essayer d’ajuster
la soupape de sûreté !
Vérifier la soupape de sûreté de la
manière suivante :
1. Brancher le compresseur et le faire
fonctionner jusqu’à ce qu’il atteigne
la pression d’arrêt (voir procédure de
fonctionnement).
2. Porter des lunettes de sécurité,
tirer l’anneau sur la soupape de
sûreté pour dégager la pression du
réservoir du compresseur. Utiliser
l’autre main pour éloigner l’air se
déplaçant rapidement vers le visage.
3. La soupape de sûreté se fermera
automatiquement à environ 276
kPa - 345 kPa. Si la soupape ne
laisse pas sortir l’air en tirant sur
l’anneau, ou si elle ne se ferme
pas automatiquement, il FAUT la
remplacer.
S’il y a une fuite
après que la
soupape soit lâchée ou si la soupape
ne fonctionne pas, elle devrait être
remplacée.
Une grande
quantité d’air se
déplaçant rapidement sera dégagée en
ouvrant la soupape de sûreté à cause de
la pression dans le réservoir. Porter des
lunettes de sécurité Z87.1 approuvées
par ANSI.

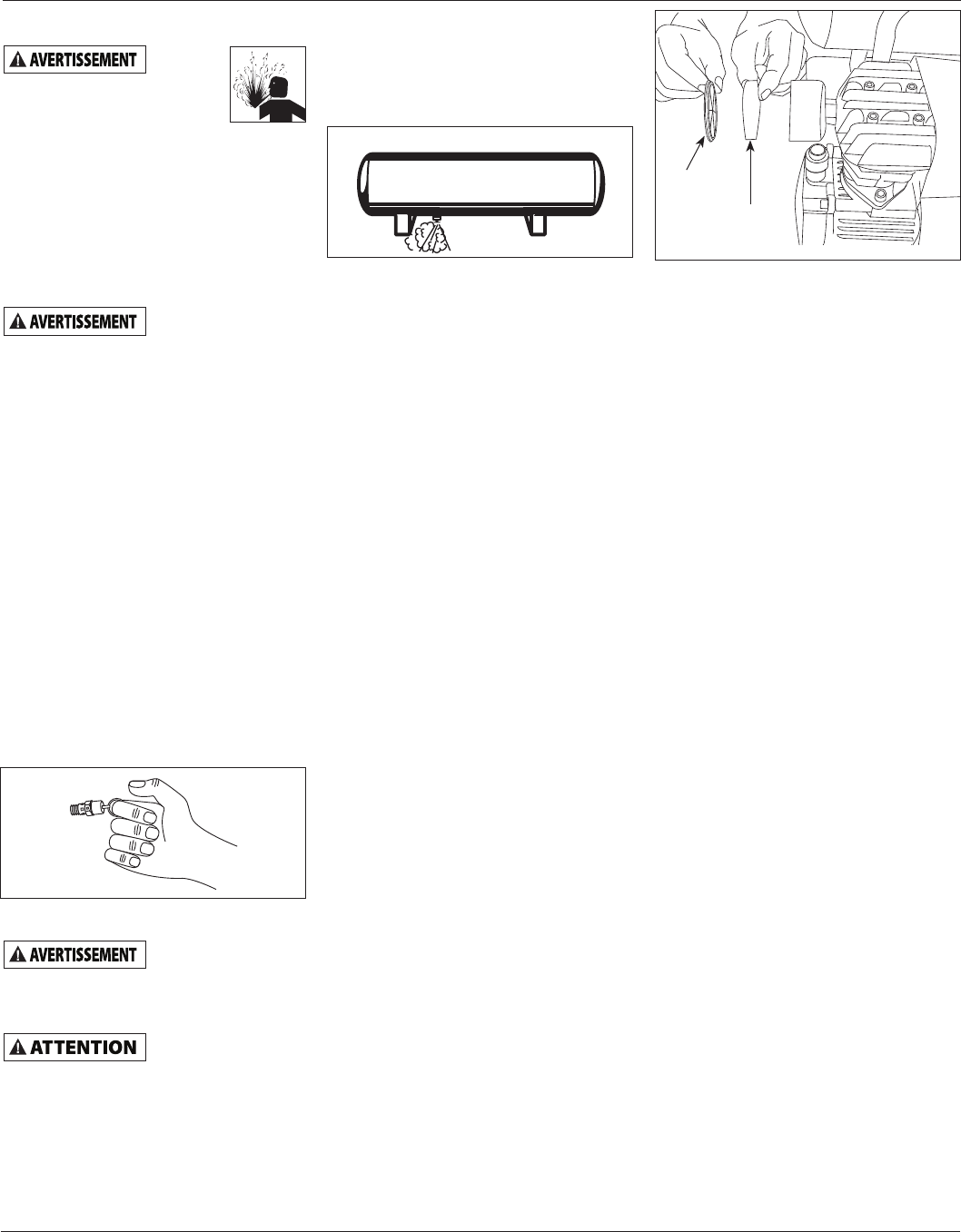

Figure 4
17-Fr
HL5403, HL5404
PURGER LE RÉSERVOIR
Avec le compresseur hors circuit et la
pression dissipée, purger l’humidité du
réservoir en ouvrant le robinet de purge
sous le réservoir.
NETTOYAGE
Tourner le bouton (de puissance) OFF
et nettoyer la poussière et la saleté du
moteur, réservoir, canalisations d’air et
des ailettes du refroidisseur.
IMPORTANT : Situer le modèle aussi
loin de l’endroit de pulvérisation
que possible afin d’empêcher que
le filtre devienne obstrué par la
surpulvérisation.
CHANGER L’HUILE
1. Faire fonctionner le compresseur
pour réchauffer l’huile. Débrancher
l’appareil.
2. Placer un récipient sous le bout de la
pompe du modèle.
3. Enlever le bouchon de vidange,
permettre que l’huile se vide
dans le récipient (Voir Figure 1).
Incliner l’appareil pour le vider
complètement.
4. Replacer le bouchon de purge,
remplir la pompe jusqu’au centre
du regard d’huile. Utiliser l’huile à
moteur synthétique Chevron 5W-30,
Mobil 1 5W-30 ou 10W-30 dans ce
compresseur. L’utilisation d’autres
types d’huile causera des problèmes
de démarrage.
5. Changer l’huile après chaque 50
heures d’usage.
ENTRETIEN DU FILTRE D'AIR
Retrait, inspection et remplacement
(Figure 6).
Il faut retirer l’élément du filtre
d’aspiration et le vérifier régulièrement.
Un filtre d’aspiration bloqué peut
réduire la performance du compresseur
et provoquer une surchauffe du
compresseur.
1. Retirer délicatement le couvercle du
boîtier du filtre.
2. Retirer l’élément du filtre et
l’inspecter.
3. Si l'élément du filtre est sale ou
bloqué, nettoyer avec de l'eau
chaude, savonneuse ou remplacer au
besoin.
4. Réinstaller le filtre et le couvercle.
IMPORTANT : Placer l’unité aussi loin
que possible du secteur de pulvérisation
pour éviter que la surpulvérisation
bloque le filtre.
CONCLUSION DU TRAVAIL/
ENTREPOSAGE
1. Mettre l’interrupteur AUTO/OFF à la
position « OFF » (ARRÊT).
2. Débrancher le cordon
d’alimentation de la prise et
l’enrouler autour du manche pour
éviter de l’endommager pendant
l’entreposage.
3. En portant des lunettes de sécurité,
vidanger l’air du réservoir en tirant
l’anneau de la soupape de sécurité.
À l’aide de l’autre main, détourner
l’air se déplaçant rapidement, pour
protéger le visage.
4. Vidanger le réservoir de toute
condensation en ouvrant le robinet
de vidange au fond du réservoir.
La pression du réservoir doit être
sous 69 kPa quand on vidange le
réservoir.
5. Le tuyau doit être débranché du
compresseur et suspendu avec les
bouts ouverts face en bas pour
laisser couler toute humidité.
6. Le compresseur et le tuyau doivent
être rangés dans un endroit frais et
sec.
SERVICE TECHNIQUE
Pour des informations concernant le
fonctionnement ou la réparation de ce
produit, composer le 1-800-543-6400.
Figure 5
Figure 6
Couvercle
du filtre
Élément
du filtre
