Mantenimiento
Desconecte el cordón
eléctrico del tomacorrientes
y libere toda la presión del
sistema antes de tratar de instalar,
darle servicio, cambiar de lugar o darle
cualquier tipo de mantenimiento.
Este compresor se debe chequear con
frecuencia para ver si tiene algún tipo
de problemas y le debe dar el siguiente
mantenimiento antes de cada uso.
VALVULA DE SEGURIDAD ASME
Nunca desconecte
o trate de ajustar la
válvula de seguridad ASME.
Revise la válvula de seguridad siguiendo
los siguientes pasos:
1. Enchufe el compresor y hágalo
funcionar hasta que se alcance
la presión de corte (consulte
Funcionamiento).
2. Usando gafas de protección, tire
del anillo de la válvula de seguridad
para liberar la presión del tanque
del compresor. Use su otra mano
para desviar el aire que se mueve a
gran velocidad y evitar que le dé en
el rostro.
3. Esta válvula de seguridad debería
cerrarse automáticamente a
2,76 bar - 3,45 bar. Si la válvula
de seguridad no deja salir aire
cuando tira del anillo o si no se
cierra automáticamente, DEBE ser
reemplazada.
Se debe reemplazar
la válvula de
seguridad si no se puede accionar o
si tiene una fuga de aire después de
liberar el anillo.
Cuando se abra
la fválvula de
seguridad con presión en el tanque, se
liberará una gran cantidad de aire que
se mueve a gran velocidad. Use gafas de
seguridad Z87.1 aprobadas por ANSI.

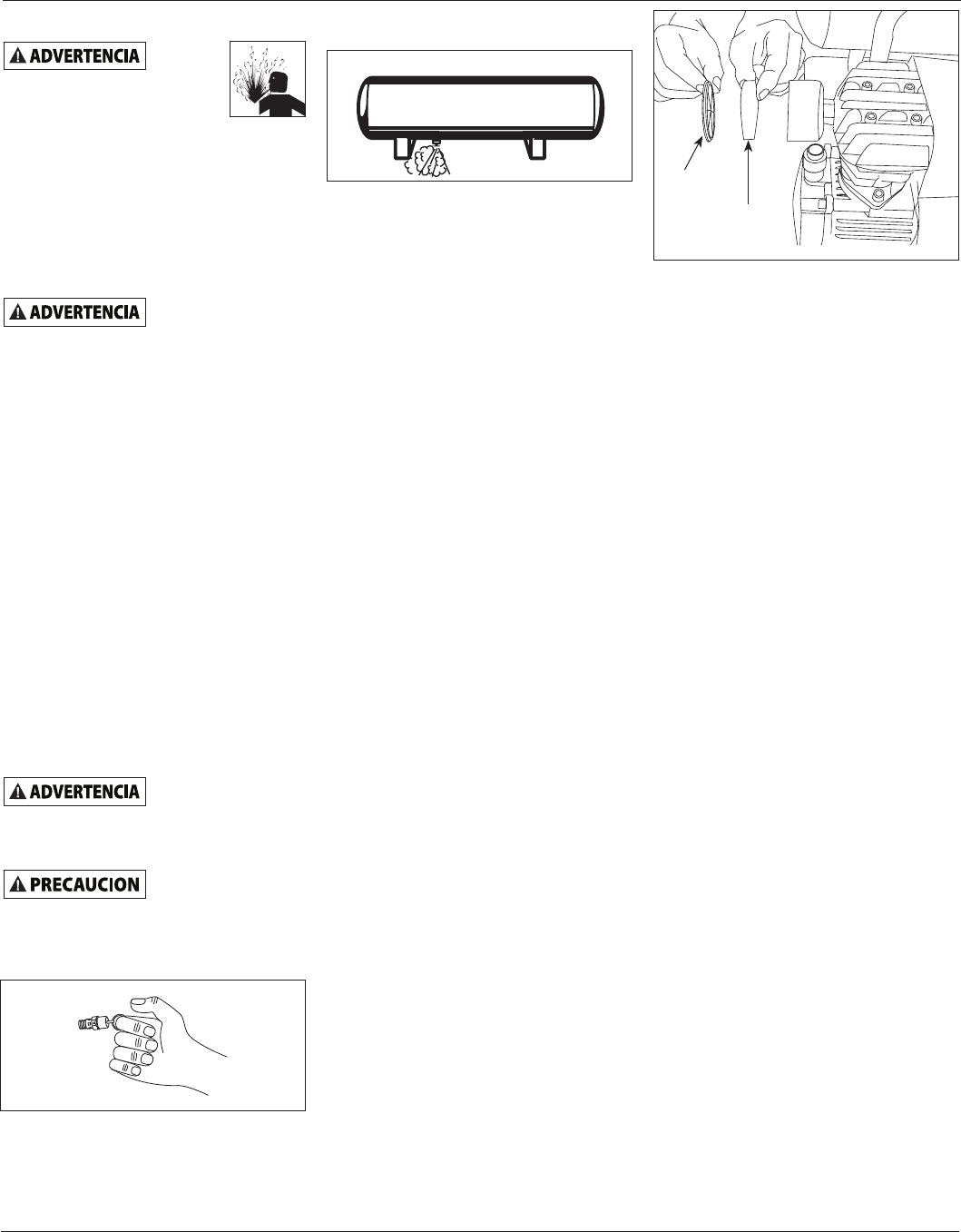

DRENE EL TANQUE
Apague el compresor y libere toda
la presión, después: Abra la llave de
Figura 4
29-Sp
HL5403, HL5404
drenaje, ubicada debajo del tanque,
para drenarle toda la humedad.
LIMPIEZA
Apague el compresor (póngalo en
OFF), y limpie el motor, el tanque, las
líneas de aire y las aletas del sistema de
enfriamiento del cabezal.
IMPORTANTE: El compresor debe
colocarse lo más lejos posible del área
de pulverización, según lo permita la
longitud de la manguera, para evitar
que el exceso de pulverización atasque
el filtro de aire.
CAMBIOS DE ACEITE
1. Encienda el compresor de modo que
el aceite se caliente. Unplug unit.
2. Coloque un recipiente debajo del
extremo del cabezal.
3. Desconecte la unidad del
tomacorrientes (Vea la Figura1).
Quítele el tapón del orificio de
lubricación y vierta el aceite
dentro del recipiente. Vire un poco
la unidad para drenar el aceite
completamente.
4. Reemplace el tapón de drenaje,
llene la bomba hasta el centro del
visor de vidrio. Use aceite sintético
Chevron 5W-30, aceite Mobil 1
5W-30 ó aceite sintético para
motores 1OW-30 en este compresor.
Si usa otros tipos de aceite podría
tener problemas para encenderlo.
5. Cambie el aceite cada 50 horas de
uso.
MANTENIMIENTO DEL FILTRO
DE AIRE
Remoción, inspección y cambio –
(Figura 6)
El filtro de entrada deberá retirarse y
verificarse en forma periódica. Un filtro
de aire obstruido puede disminuir el
rendimiento del compresor y provocar
su recalentamiento.
1. Suavemente retire la cubierta del
filtro de la caja haciendo palanca.
2. Retire el filtro e inspecciónelo.
3. Si el filtro está sucio u obstruido,
límpielo con agua caliente y jabón o
reemplácelo si es necesario.
4. Vuelva a instalar el filtro y la
cubierta.
IMPORTANTE: Para prevenir que el
exceso de pulverización atore el filtro,
coloque la unidad tan lejos del área
de pulverización como le permita la
manguera.
CONCLUSIÓN DEL TRABAJO/
ALMACENAJE
1. Coloque el interruptor de AUTO/OFF
en la posición OFF (apagado).
2. Desenchufe el cordón del
tomacorrientes de pared y
envuélvalo alrededor del mango
para prevenir daños cuando no se
use.
3. Con las gafas de seguridad puestas,
descargue el aire del tanque
halando el anillo de la válvula de
seguridad. Use su otra mano para
desviar el aire que se mueve a gran
velocidad y evitar que le dé en el
rostro.
4. Drene el tanque de la condensación
abriendo la válvula de drenaje al
fondo del tanque. Cuando drene el
tanque, la presión debe estar por
debajo de 0,69 bar.
5. Debe desconectar la manguera
del compresor y colgarla con los
extremos hacia abajo para que toda
humedad se drene.
6. El compresor y la manguera deben
guardarse en un lugar fresco y seco.
ASSISTÊNCIA TÉCNICA
Para mayor información en relación
al funcionamiento o reparación de
este producto, comuníquese con el
concesionario de Campbell Hausfeld
más cercano a su domicilio.
Figura 5
Figura 6
Cubierta
del filtro
Filtro de
entrada
