Instructions d’Utilisation et Manual de Pièces
Glossaire
Familiarisez-vous avec ces termes avant d’utiliser l’appareil.
SOUFFLAGE D’AIR - Une combinaison de kPa (lb/po²) ou m³/min (PCNM). Le
soufflage d’air requis par un outil est indiqué sous forme de (nombre) m³/min
(PCNM) à (nombre) kPa (lb/po²). Le mélange de ces chiffres détermine la taille
d’appareil nécessaire.
CAPACITÉ DE RÉSERVOIR À AIR - Le volume d’air stocké dans le réservoir et
disponible pour une utilisation immédiate. Un large réservoir permet l’utilisation
intermittente d’un outil pneumatique exigeant de l’air à un niveau plus élevé
que la valeur nominale du compresseur.
SOUPAPE DE SÛRETÉ ASME* - Cette soupape dégage automatiquement l’air si
la pression du réservoir dépasse le maximum préétabli.
RÉGULATEUR « CLIQUER-POUR-RÉGLER » - Le régulateur contrôle la
quantité de pression d’air dégagée à la sortie du tuyau à la quantité appropriée
et nécessaire pour faire fonctionner un outil pneumatique ou un pistolet
de pulvérisation.
PRESSION DE FERMETURE/D’OUVERTURE - kPa ou lb/po² précis où un
compresseur démarre et s’arrête en remplissant le réservoir d’air.
BOUTON DE VIDANGE FACILE - Ce bouton est utilisé pour vidanger chaque
jour l’humidité du réservoir pour réduire le risque de corrosion.
INTERRUPTEUR MARCHE/ARRÊT DE LA PÉDALE AU PIED - Utilisé pour
mettre le compresseur en marche et l’arrêter. Pressez fermement.
PROTECTION DU MOTEUR - Si l’appareil fonctionne trop, un interrupteur
thermique l’arrêtera. Si ceci se produit, mettre l’interrupteur MARCHE/
ARRÊT à la position OFF (arrêt), attendre 30 minutes pour laisser refroidir,
remettre l’interrupteur à nouveau à ON (marche) pour reprendre le travail.
MANOMÈTRE DE SORTIE (OUTIL) - Affiche la pression de sortie actuelle à
l’outil en Kpa ou lb/po². Il est régulé par le bouton du régulateur.
PRESSOSTAT -Éteint automatiquement le compresseur lorsque la pression du
réservoir atteint la pression maximale préréglée. Le compresseur redémarrera
automatiquement lorsqu’il atteint la pression minimale préréglée.
LB/PO² (KPA) - Mesure de la pression de la force de l’air. La sortie réelle en
lb/po² (kPa) se mesure par un manomètre sur le compresseur.
PCNM (PIED CUBE NORMAL PAR MINUTE) (M³/MIN OU MÈTRE CUBE
PAR MINUTE) - Synonyme à pied cube par minute). Mesure du volume d’air
livré par le compresseur
MANOMÈTRE DU RÉSERVOIR - Indique la pression du réservoir en lb/po²
ou kPa.
RANGEMENT D’OUTILS - L’espace ouvert sur le dessus du compresseur est
conçu pour le rangement des outils. Des trousses d’outils Campbell Hausfeld
précises se rangeront dans cet espace.
* ASME : American Society of Mechanical Engineers. Les réservoirs ASME sont
fabriqués selon les exigences ASME.
Fr-8

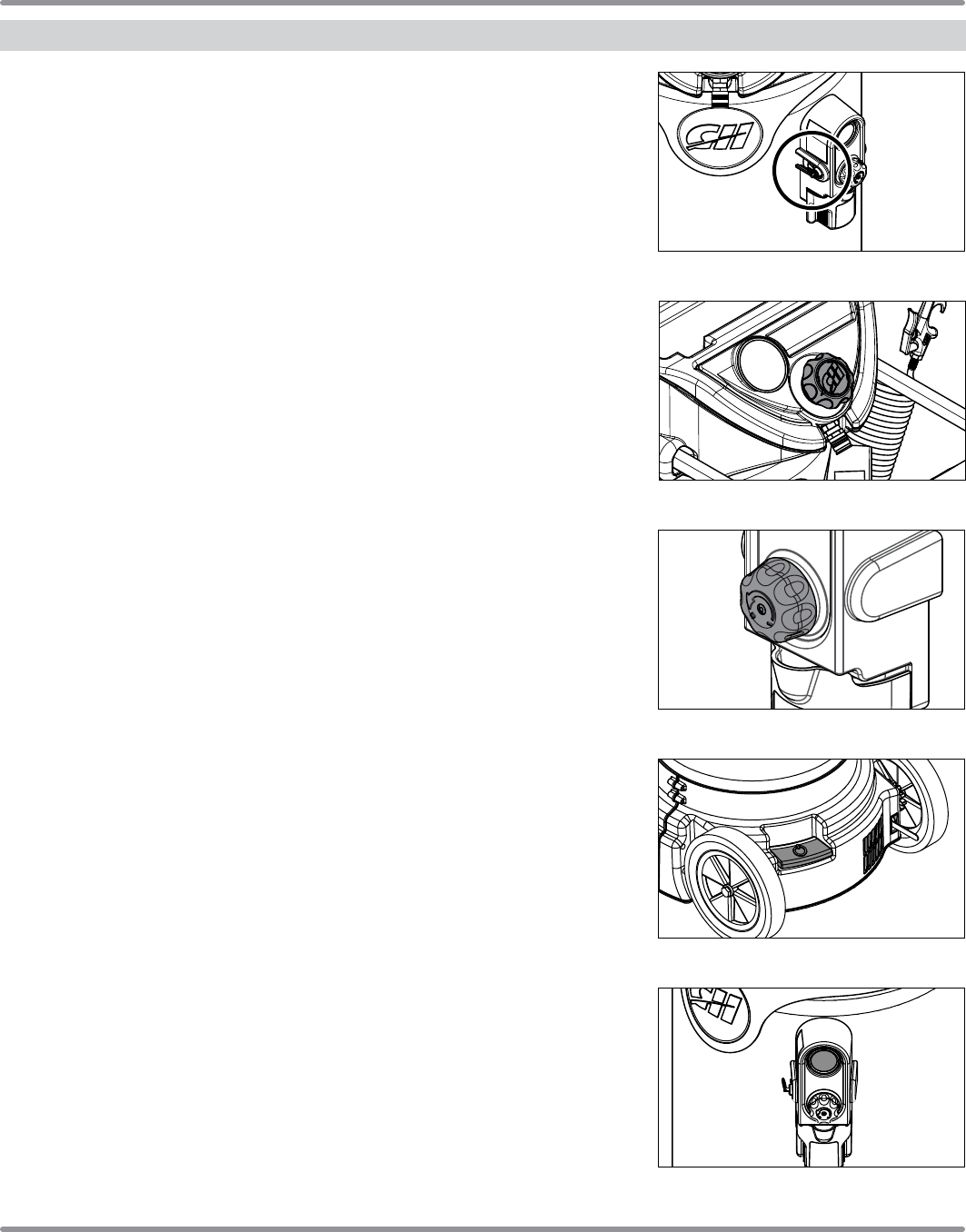

Figure 3 - Soupape de sûreté ASME
Figure 5 - Bouton de vidange facile
Figure 6 - Interrupteur marche/arrêt de
la pédale au pied
Figure 7 - Manomètre du réservoir
Figure 4 - Régulateur « cliquer-pour-régler »
