Sp-19
Serie WL6700
Para Ordenar Repuestos o Asistencia Técnica, Sírvase Llamar al Distribuidor Más Cercano a Su Domicilio
Sírvase proporcionar la siguiente información: Dirija toda la correspondencia a:
- Número de modelo Campbell Hausfeld
- Número de serie (si tiene) Attn: Customer Service
- Descripción y número de la pieza como se muestra 100 Production Drive
en la lista de repuestos Harrison, OH 45030 U.S.A.

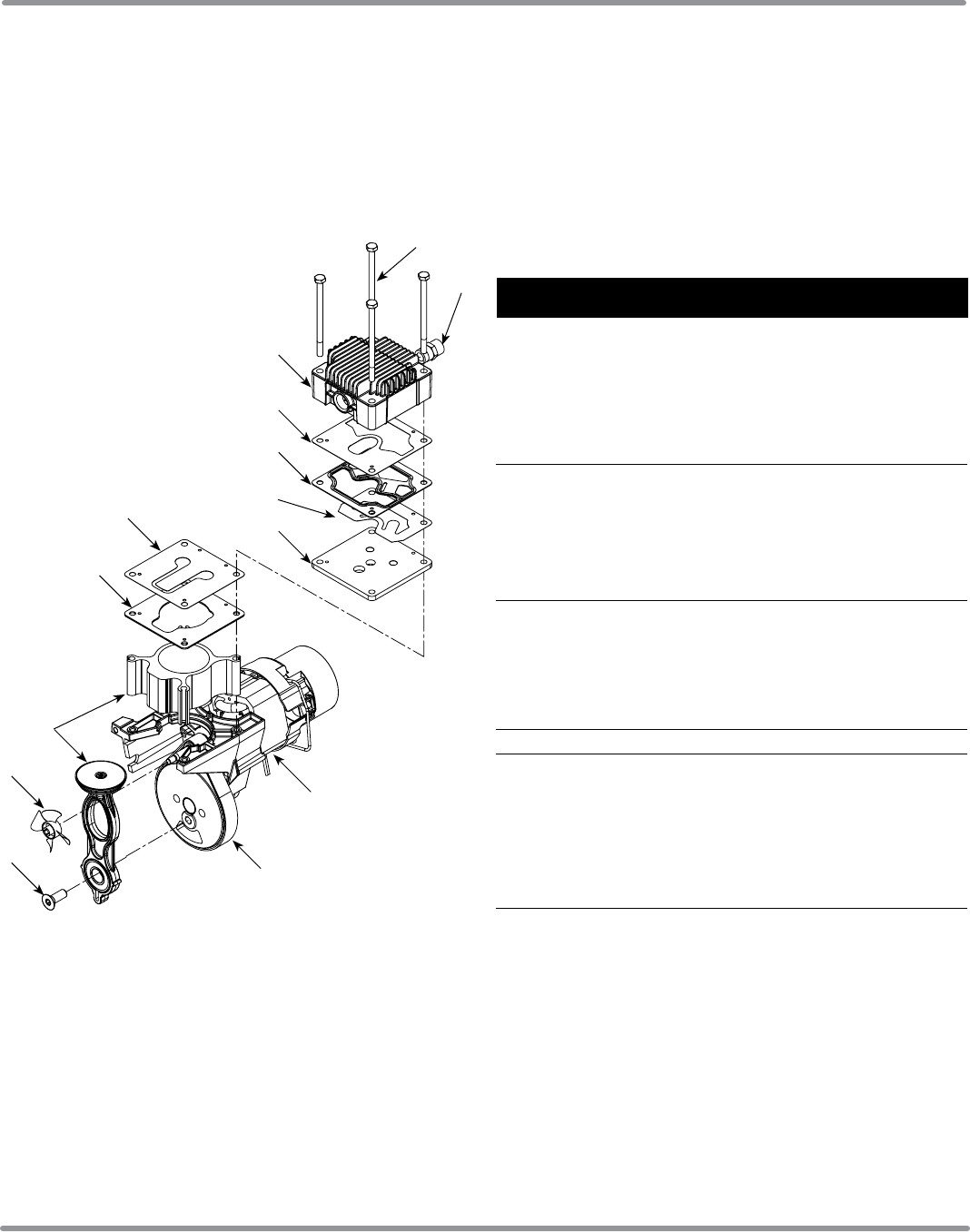

Figura 21 – Ilustración de Piezas de repuesto para bomba, modelo
WL390100
Lista de Piezas de Repuesto para Bomba, Modelo
WL390100
1 Kit de ensamblaje del motor
(Incluye #2, 3, 6, 7, 10, 12, & 14) WL019100SJ 1
2 Empaque del cilindro ▲ 1
3 Válvula de entrada ▲ 1
4 Placa de la válvula ▲ 1
5 Válvula de salida ▲ 1
6 Empaque de la culata ▲ 1
7 Empaque de la válvula de salida ▲ 1
8 Culata WL010500AV 1
9 Ensamblaje de pistón
(Incluye #10) WL211000SJ 1
10 Pasador del pistón ST071804AV 1
11 Perno del cabezal ● 4
12 Ventilador WL008400AV 1
13 Conector de compresión ST159001AV 1
14 Juego de correa (Incluye #10,
12, válvula de chequeo,
y manga) WL015303SJ 1
JUEGOS DE REPUESTOS
● Kit de prisioneros (Juego de
4 cada uno., pieza #11) WL211100AJ 1
▲ Kit de placa de válvula
(Incluye #2-7) WL211201SJ 1
TORQUE REQUERIDO
Pasador del pistón. . . . . . . . . . . . . . . . 474 - 610 Nm
(350 - 450 lb. pulg.)
Pernos del cabezal. . . . . . . . . . . . . . . . 122 - 168 Nm
(90 - 120 lb. pulg.)
No. de
Número de
Ref. Descripción
Repuesto
Ctd.
13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
