25.
Assemblage et réglages
Pour réduire le risque de blessure, ne
connectez jamais la fiche à une prise de
courant avant que toutes les étapes de l’assemblage n’aient été
accomplies.

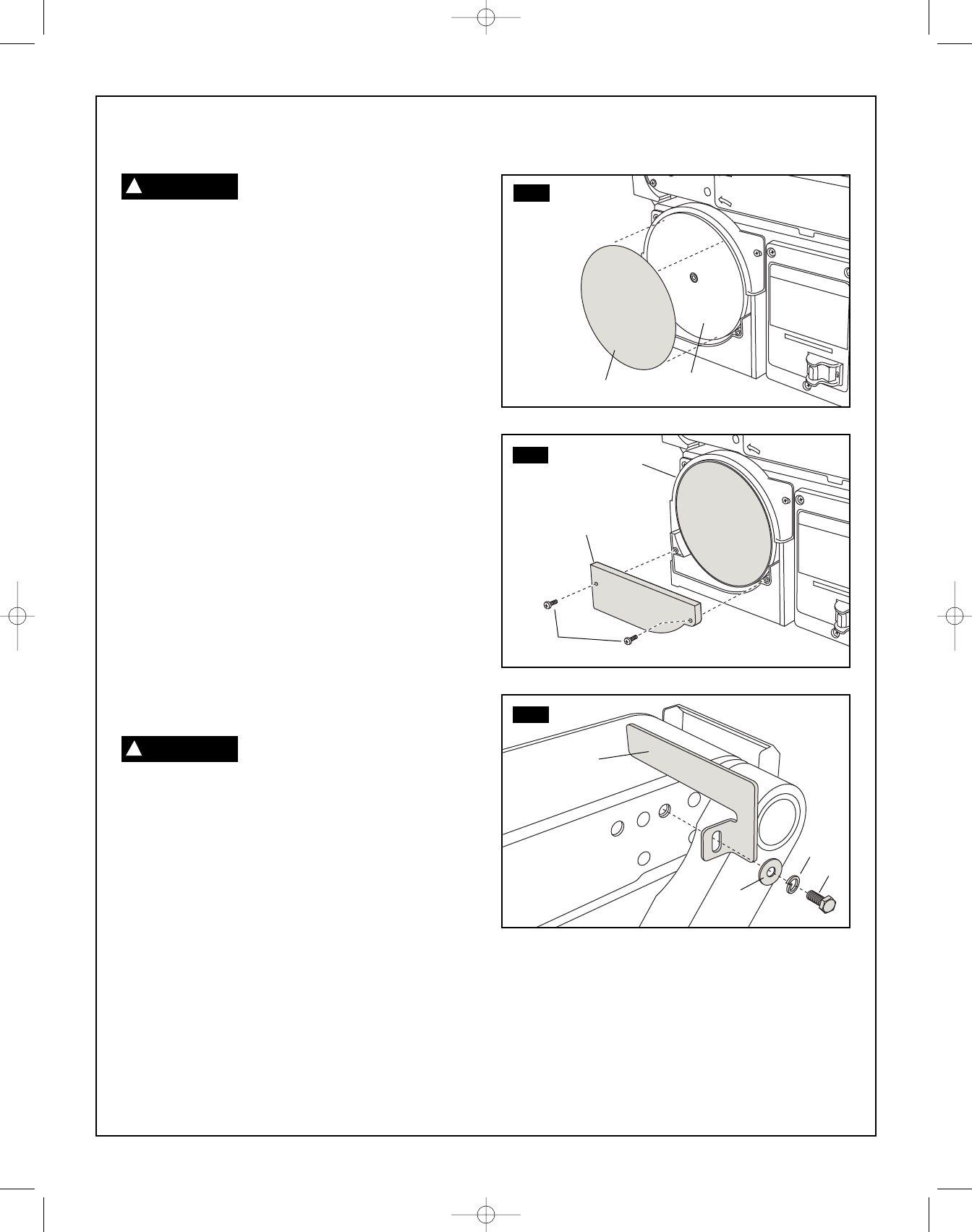

Installation du disque de ponçage
et du dispositif de protection du disque
(Fig. 2 & 3)
1. Retirez le dossier du disque de ponçage (1). Alignez le
périmètre du disque avec la plaque de ponçage
(2) et appuyez
sur le disque pour le mettre fermement en place tout autour,
comme cela est illustré à la Figure 2.
2. Localisez le dispositif de protection du disque
(3) et deux vis à
tête panoramique M4.2
(4).
3. Positionnez le dispositif de protection du disque contre le tiers
inférieur des trous d’alignement du disque.
4.
En utilisant un tournevis à pointe cruciforme, assujettissez
fermement les vis à tête panoramique en appliquant une légère
pression pour tarauder les trous, comme cela est illustré à la
Figure 3.
5. Ajustez le cache supérieur du disque
(5) pour maintenir un
écart de 1/16 po. Desserrez les deux vis, réglez selon les
besoins et serrez à nouveau.
Installation du support de l’ouvrage (Fig. 4)
1. En utilisant une clé, assujettissez le support de l’ouvrage (5) sur
le côté de la ponceuse à courroie et à disque en utilisant une vis
hexagonale M6
(6), une rondelle Grower (7) et une rondelle (8),
comme cela est illustré à la Figure 4.
2. Maintenez le support de l’ouvrage en position, puis serrez.
Pour ne pas risquer de pincer louvrage
ou les doigts entre le support de
louvrage et la surface de ponçage, le bord du support doit être
à un maximum de 1-2 mm de la surface de ponçage.
3. Desserrez la vis hexagonale du support de l’ouvrage, réglez
selon les besoins et serrez à nouveau.
FIG. 2
FIG. 3
FIG. 4
1
4
5
3
6
5
8
7
2
A
VERTISSEMENT
!
AVERTISSEMENT
!
