-85-
Débranchez la fiche de la prise de
courant avant d’effectuer tout
assem blage, réglage ou réparation pour éviter d’éventuelles
blessures.
REMARQUE : Votre scie à onglet a été en tièrement réglée à l’u-
sine. Cependant, un léger désalignement peut s’être produit en
cours d’expédition. Vérifiez les réglages suivants et ajustez, au
besoin, avant d’utiliser cette scie à onglet.
Contrôle du réglage du biseau à 0°
1. Abaissez l’ensemble de la tête et enfoncez la goupille de
blocage de l’ensemble de la tête pour maintenir celle
dernière en place.
2. Faites coulisser l’ensemble de la tête à fond vers l’arrière et
serrez le bouton de blocage des rails coulissants.
3. Tournez la table pour la mettre à la position d’onglet 0°.
4. Relevez le levier de blocage du biseau pour le débloquer.
5. Vérifiez que le bouton-sélecteur de la plage de biseau est
sur la position 0° - 45°.
6. Inclinez l’ensemble de la scie vers la gauche en sens anti-
horaire ensuite faites-la pivoter vers la droite (en sens ho-
raire) jusqu’à ce que vous ayez le sentiment que la butée
est dans la position verticale. C’est la position actuelle du
réglage de biseau à 0°.
Abaissez la lame et engagez la cheville de blocage. Utilisez une
équerre à combinaison pour vérifier si la lame est d’équerre
par rapport à la table. Placez l’équerre sur la table et pressez-
la contre la lame. Si la lame ne vient pas en contact avec toute
la longueur de l’équerre (Figure 5), suivez la procédure
d’alignement décrite ci-après.
Réglage de la lame à 0° (90° par rapport à la table)
1. Soulevez le levier de blocage du biseau pour le desserrer.
2. Desserrez les têtes des boulons ‘A’ et ‘B’ d’au moins un tour
complet à l’aide de la clé plate de 10 mm (Figure 6).
3. Mettez l’embout de clé Allen de 4 mm sur l’outil universel
et placez-le sur la vis de réglage ‘D’ (Figure 6)
4. Desserrez la vis de réglage ‘D’ d’au moins trois tours com-
plets à l’aide de la clé plate de 4 mm (Figure 6).
Figure 6. Réglage de la lame à 0° (90° par rapport à la table)
5. Placez l’équerre à combinaison à plat sur la table et contre
le guide (voir figure 5).
6. Tout en tournant la tête du boulon ‘C’ , surveillez le pivote-
ment de la lame de scie jusqu’à ce qu’elle soit alignée par
rapport à l’équerre à combinaison. Une fois l’alignement
obtenu, enlevez la clé.
7. Serrez la vis de réglage ‘D’
8. Serrez les têtes de boulon de 10 mm ‘A’ et ‘B’.
9. Contrôlez et réglez les index de l’angle de biseau à 0° de
chaque côté de l’échelle des angles de biseau.
10.Poussez le levier de blocage du biseau vers le bas avant de
scier.
Réglage de la tension du levier de blocage du biseau
1. Soulevez le levier de blocage du biseau pour le débloquer
2. Placez la clé plate de 17 mm sur la tête du boulon ‘E’
(Figure 6).
3. Tournez l’écrou ‘E’ de 1/8 de tour en sens horaire pour aug-
menter la tension sur le levier de blocage du biseau ou
de1/8 de tour en sens anti-horaire pour la diminuer.
4. Poussez le levier de blocage du biseau vers le bas.
5. Vérifiez que la tension du levier de blocage du biseau est
suffisante pour maintenir fermement la position du réglage
de biseau tout en permettant au levier de blocage de biseau
de venir solidement en butée lorsqu’on le bloque.
6. Si nécessaire, répétez les étapes 1 à 5 pour régler la ten-
sion.
Réglages
Table
Lame
Équerre à
combinaison
Levier de blocage
du biseau

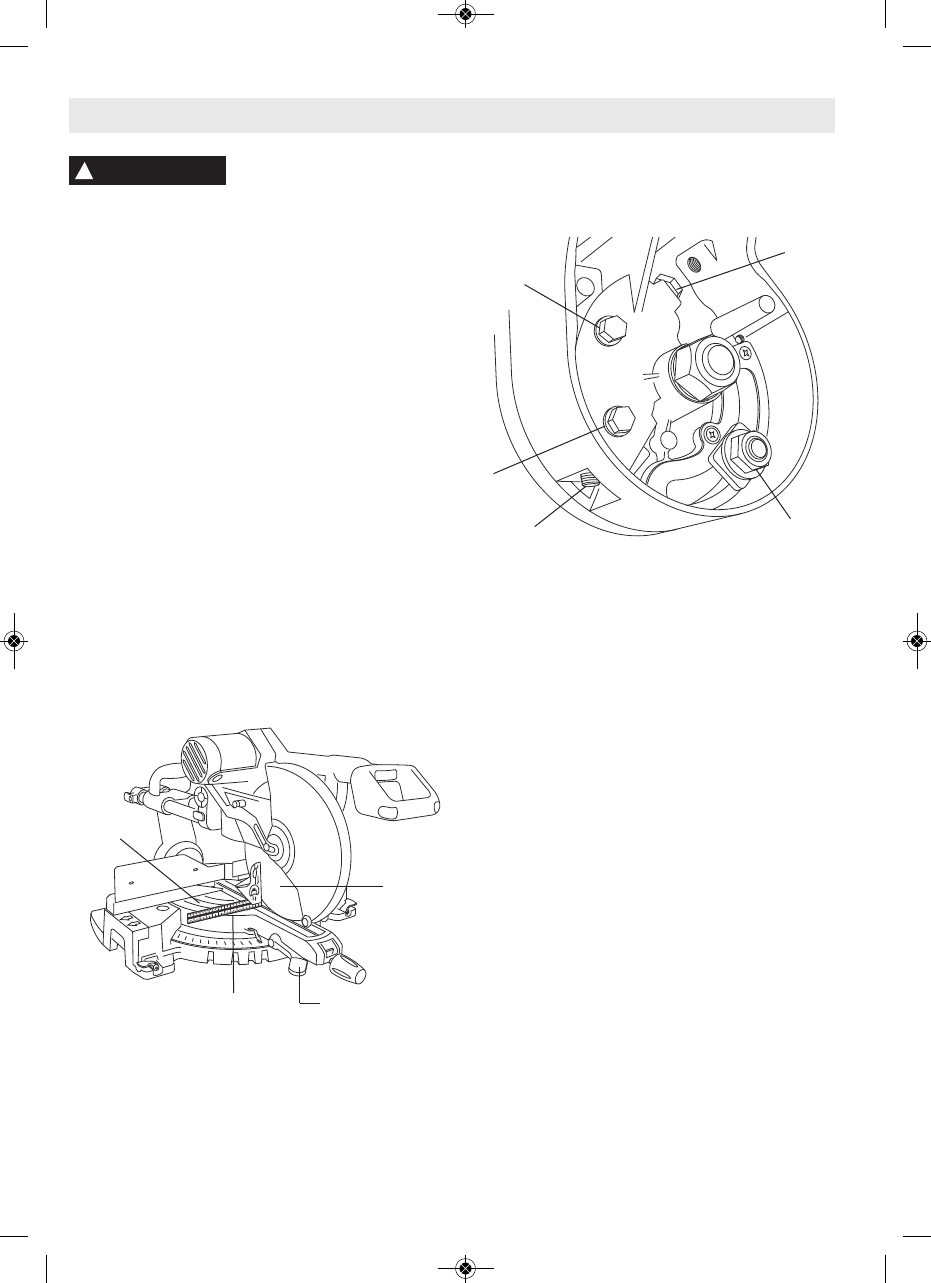

Figure 5. Lame d’équerre par rapport à la table
D
C
A
B
E
Figure 6. Réglage de la lame à 0°
(90° par rapport à la table)
AVERTISSEMENT
!
