-94-
Le système d’effacement des crans d’onglet supprime l’action
des crans, ce qui permet un réglage fin de l’angle d’onglet sur
n’importe quelle position. Quand l’angle d’onglet désiré est
proche d’un angle d’onglet standard muni d’un cran, ce sys-
tème empêche le coin du bras d’onglet de se glisser dans l’en-
coche située sur l’embase.
1. Soulevez la levier du cran d’arrêt d’onglet et tenez-la (sous
le bras de l'embase).
2. Poussez la pince de court-circuitage du cran d’arrêt vers l’a-
vant et verrouillez en place par-dessus le bord. Relâchez la
levier du cran d’arrêt d’onglet (Figure 24)
3. Déplacez le bras d’onglet à toute position sur l’échelle
graduée d’onglet.
4. Bloquez le bouton de blocage d’onglet pour fixer la position
de l’onglet.
Pour relâcher :
5. Desserrez le bouton de blocage de l’onglet et soulevez la
levier du cran d’arrêt d’onglet pour libérer la pince du système
d’effacement des crans. La pince doit se dégager automatique-
ment et la table doit se bloquer à tout cran d’arrêt d’onglet
désiré.
Opérations de base de la scie
Court-circuitage du cran d’arrêt d’onglet
10
5
0
0
2
12
45
40
50
55
60
Pince de court-circuitage
du cran d’arrêt
Bord de la
pince
Levier du cran
d’arrêt d’onglet
Bouton de
blocage d’onglet

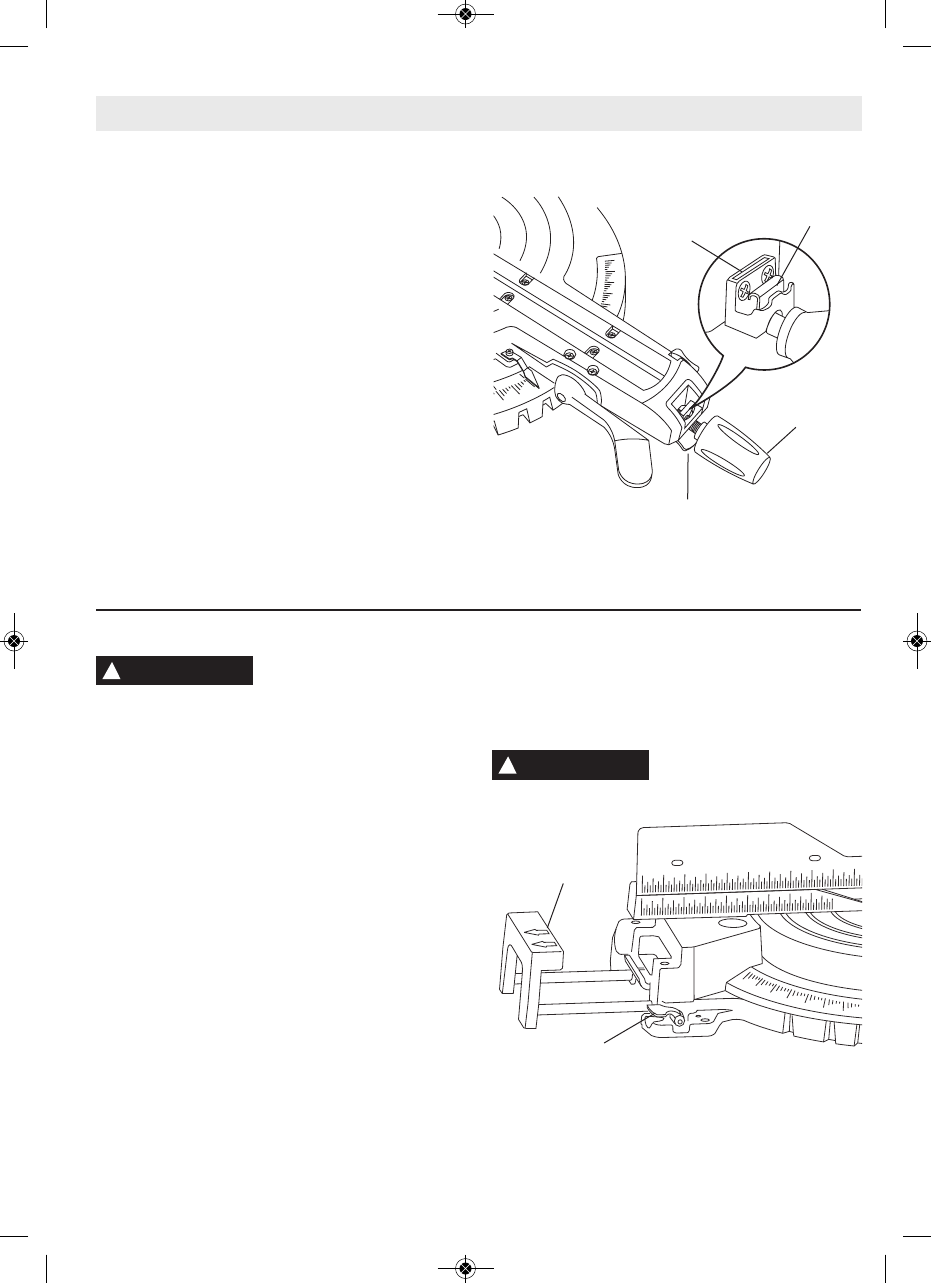

Figure 24. Court-circuitage du cran d’arrêt
De manière à fournir un espace
suffisant entre la main et la lame de
scie (6 po minimum), déployez les rallonges d’embase et les
guides coulissants quand vous faites des coupes en biseau,
en onglet ou composées à des angles très aigus.
Les rallonges d’embase peuvent aussi être utilisées pour fournir
un support supplémentaire lors du sciage de pièces longues.
Embase coulissante
1. Desserrez les leviers de blocage des rallonges d’embase
(Figure 25).
2. Déployez les rallonges d’embase coulissantes et amenez-
les à la position désirée.
3. Appuyez vers le bas sur les leviers pour bloquer les ral-
longes à la position choisie.
Guides coulissants
1. Desserrez les leviers de blocage des guides (derrière le
guide).
2. Placez le guide à la position correcte en le faisant glisser.
3. Serrez les boutons pour bloquer le guide à sa place.
Pour démonter temporairement un guide coulissant :
Pour scier selon des angles composés très aigus, il se peut
qu’il vous faille enlever un des guides coulissants.
1. Dévissez le bouton du guide jusqu’à ce qu’au moins 1/2 po
de filets dépasse.
2. Faites coulisser le guide pour l’amener en position centrale.
3. Soulevez le guide pour l’enlever.
4. Serrez le bouton.
Après avoir terminé le sciage, remontez le guide coulissant en
inversant la procédure ci-dessus.
Pour transporter la scie, il faut tou-
jours bloquer les rallonges d’em-
base et les guides coulissants dans la position complètement
rétractée.
Voir page 92 pour des renseignements concernant d’autres
types de supports de pièce.
Rallonges d’embase et guides coulissants
Rallonges
d’embase et
guides coulissants
Leviers de blocage des
rallonges d’embase
Figure 25. Rallonges d’embase et guides coulissants
AVERTISSEMENT
!
MISE EN GARDE
!
2610009642 10/09 F:2610009642 10/09 F 10/20/09 3:13 PM Page 94
