-96-
Opérations de la scie
Coupe à l’onglet
•
Une coupe d’onglet est une coupe en travers avec la lame
verticale (non inclinée) et horizontalement en angle par
rapport au guide.
• Une coupe d’onglet s’effectue avec le biseau à 0° et à n’im-
porte quel angle entre 52° à gauche et 60° à droite.
• L’échelle des angles d’onglet indique l’angle de la lame par
rapport au guide. Elle est moulée dans la table pour faciliter
sa lecture.
• Des crans d’arrêt positifs ont été créés à 0°, 15°, 22,5°,
31.6°.et 45° à gauche et à droite, et à 60° à droite.
• Les crans pour le sciage de corniches (à gauche et à droite)
se situent à 31,6° (voir sciage de corniches pour de plus
amples renseignements à la page 101).
• Pour scier avec précision à des angles proches des crans,
utilisez le système d’effacement des crans pour supprimer
ceux-ci. Ceci empêche le coin du levier de cran d’arrêt de
glisser dans l’encoche et d’emmener la table.
• Une coupe à l’onglet peut être pratiquée comme coupe de
fente ou comme coupe par glissement, suivant la largeur
de l’ouvrage.
• Les inserts d’encoche doivent être aussi rapprochés de la
lame que possible sans toucher la lame (voir Inserts d’en-
coche pour procédures de réglage).
Suivez ces instructions pour pratiquer votre coupe à l’onglet:
1. Desserrez le bouton de blocage de l’onglet. Soulevez le
levier de cran d’arrêt d’onglet et déplacez la scie pour la met-
tre à l’angle désiré en utilisant soit les crans soit l’échelle.
Serrez le bouton de blocage de l’onglet (Figure 28).
2. Déployez les rallonges de l'embase et le guide du côté où le
sciage sera effectué (voir rallonges d’embase et guide
coulissant à la page 94).
3. Positionnez l’ouvrage adéquatement. Assurez-vous que
l’ouvrage est cramponné fermement contre la table et le
guide.
Utilisez une position de crampon-
nage qui ne gêne pas le fonction-
nement. Avant de mettre en marche, abaissez la tête pour vous
assurer d’un écartement suffisant entre le serre-joint, d’une
part, et le protecteur et la tête, d’autre part.
4. Suivez les instructions pour la coupe de fente ou la coupe
par glissement (voir page 95).
5. Attendez que la lame s’immobilise complètement avant de
remettre la tête à la position levée et/ou de retirer l’ouvrage.
Ouvrage
Bouton de
blocage
d’onglet
Échelle graduée
d’onglet
Crans
d’arrêt
Serre-joint à
action rapide

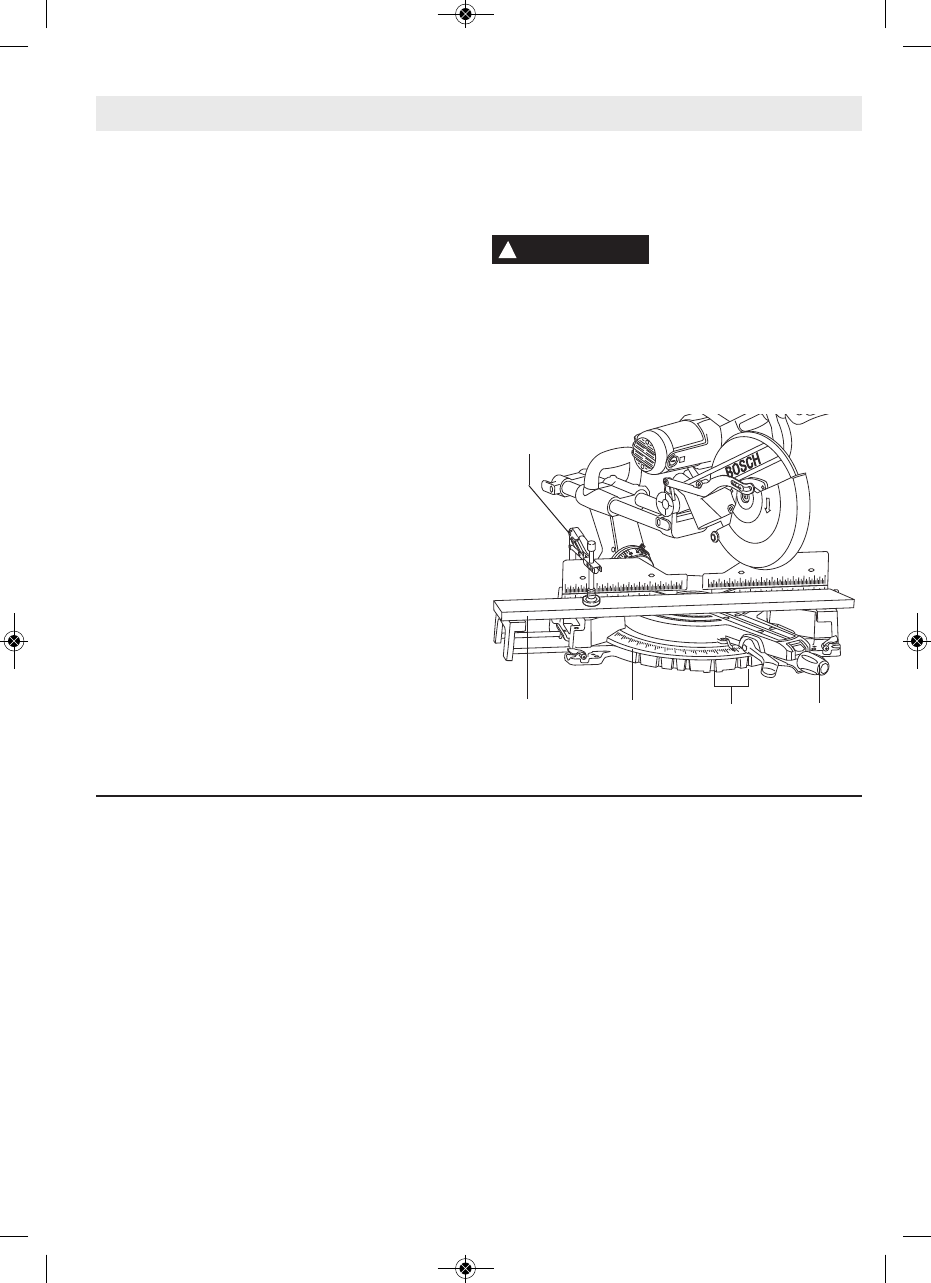

Figure 28. Coupe à l’onglet
Coupe en biseau
• Une coupe en biseau est une coupe en travers qui s’effectue
avec la lame perpendiculaire au guide et inclinée par rapport
à la verticale.
• Une coupe en biseau s’effectue avec l’onglet à 0° et à n’im-
porte quel angle de biseau entre –47° et 47°.
• L’échelle de biseau est dimensionnée et positionnée pour
faciliter sa lecture.
• Le bouton-sélecteur de gamme de biseau situé sur l’avant
de la scie donne trois choix de gammes de biseau.
• La machine est munie de butées de biseau réglées en usine
à 0° et 45° à gauche comme à droite (Voir le chapitre
réglage s’il est nécessaire de les régler).
• Elle est également munie de butées de biseau pour scier
des corniches. Ces butées sont à 33,9° à gauche comme à
droite.
• Désengrenez cette butée si vous ne faites pas de coupes à
33,9° (Voir sciage de corniches pour de plus amples détails).
• Suivant la largeur de la pièce, une coupe en biseau peut être
effectuée soit en abaissant la lame ou en la faisant coulisser.
• Le levier de blocage du biseau situé sur l’avant de la ma-
chine permet de bloquer l’ensemble de la tête sur l’angle de
biseau désiré.
1. Soulevez le levier de blocage du biseau pour le desserrer.
Choisissez l’angle de biseau désiré en vous servant du bou-
ton-sélecteur de gamme de biseau. Quand on est à la posi-
tion 0°, pour passer de la position gamme de 0° à 45° à
droite à la position gamme de –47° à 47°, il se peut qu’il
vous faille déplacer légèrement vers la gauche l’ensemble
de la tête afin de pouvoir tourner le bouton-sélecteur de
gamme de biseau. Si vous appuyez sur l’ensemble de
coupe, il se peut que vous ne puissiez pas déplacer le bou-
ton-sélecteur de gamme de biseau.
AVERTISSEMENT
!
