Le fait de ne pas utiliser la bonne plaque d’insertion avec la broche correspondante peut causer
des blessures et/ou causer des dommages à l’appareil ou à la pièce.
Votre ponceuse d’établi à broche oscillante haute résistance de DELTA
MD
est livrée avec quatre plaques d’insertion
de table. Les deux plaques d’insertion de table avec les ouvertures de diamètre plus petites sont conçues pour
une utilisation avec les broches de ponçage de 6,4 mm, de 12,7 mm et de 15,9 mm, tandis que les deux plaques
d’insertion de table avec les ouvertures plus grandes sont conçues pour une utilisation avec les broches de ponçage
de 38,1 mm et de 50,8 mm.
Les plaques d’insertion de table avec les ouvertures rondes sont conçues pour les tâches de sablage où la table est
en position entièrement horizontale. Les plaques d’insertion de table avec les ouvertures oblongues sont conçues
pour les tâches de sablage en biseau.

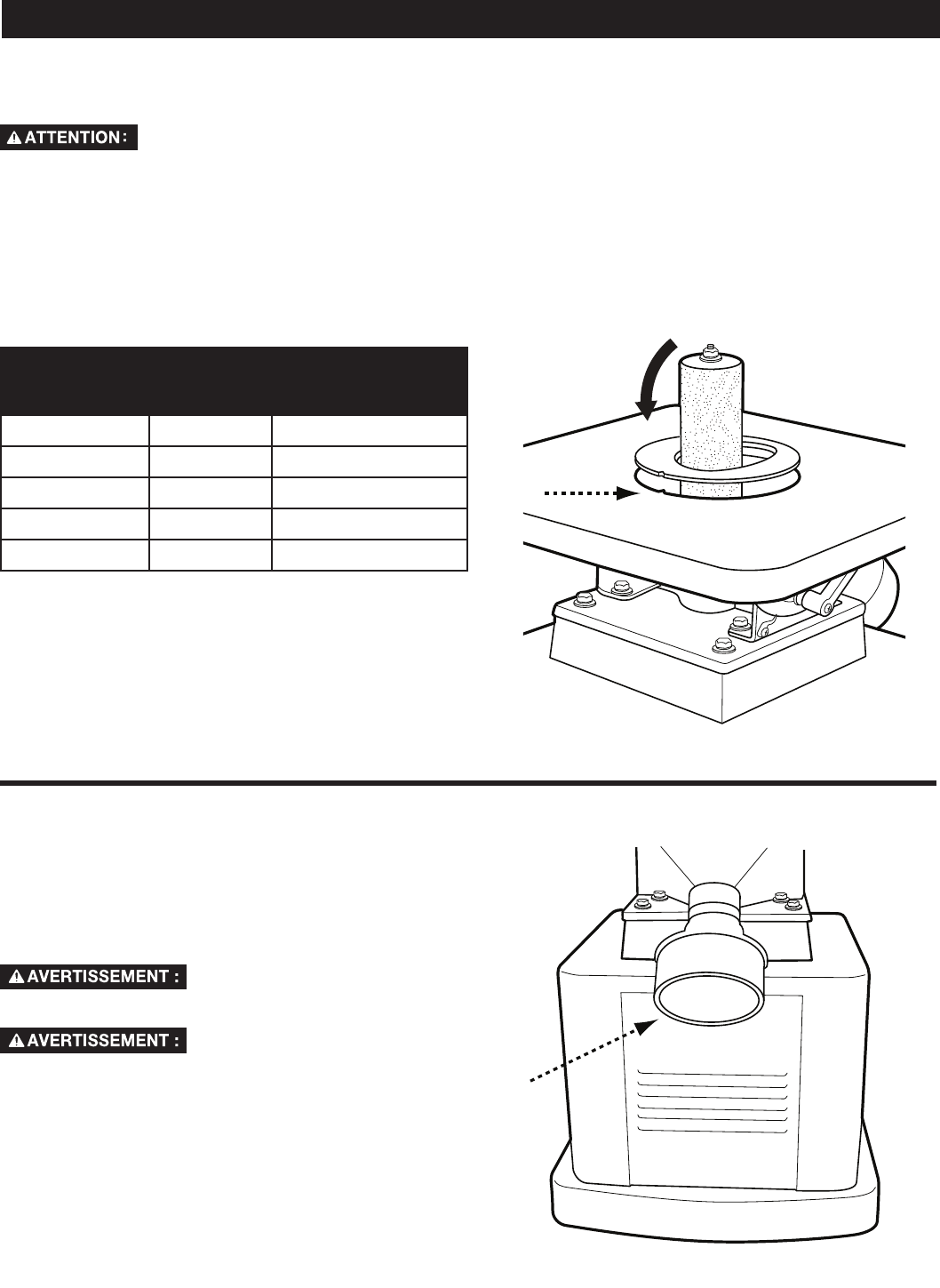

FIGURE 5
ASSEMBLAGE
SÉLECTIONNER ET INSTALLER LA PLAQUE
D’INSERTION DE TABLE
TAILLE DE LA
BROCHE
(diamètre)
PLAQUE D’INSERTION DE TABLE
Taille de l’ouverture Forme de l’ouverture
6,4 mm Petite Oblongue ou ronde
1,27 mm Petite Oblongue ou ronde
15,9 mm Petite Oblongue ou ronde
38,1 mm Large Oblongue ou ronde
50,8 mm Large Oblongue ou ronde
FIGURE 6
•En utilisant les plaques d’insertion de table recommandées
illustrées à la Figure 5, sélectionnez la plaque d’insertion
de table désirée.
•Faites glisser la plaque d’insertion de table sur la
broche. Assurez-vous que la plaque d’insertion de table
est correctement placée en alignant la petite rainure
de la plaque d’insertion de table avec le petit onglet
correspondant dans la table, comme illustré à la Figure 6.
CONNEXION DU COLLECTEUR DE POUSSIÈRE
Votre ponceuse d’établi à broche oscillante de DELTA
MD
est
équipée d’un adaptateur de sortie de poussière de 50,8 mm
à 101.6 mm qui vous permet de la connecter à un système de
collecte de la poussière utilisant une connexion de 50,8 mm ou
de 101,6 mm. Celui-ci doit être relié à des tuyaux collecteurs
de poussière pour assurer un fonctionnement sécuritaire
Ne faites pas fonctionner cet appareil
sans d’abord l’avoir relié à un système
adéquat de collecte de la poussière.
Allumez toujours le collecteur de
poussière avant de commencer le
ponçage, et arrêtez toujours la ponceuse avant d’éteindre le
collecteur de poussière.
Placez la sortie de poussière avec un diamètre de 50,8 mm à
l’arrière de la machine (voir Figure 7).
Si votre collecteur de poussière utilise un tuyau de 50,8 mm
de diamètre, branchez-le en adaptant le tuyau sur la sortie de
poussière existante au dos de la ponceuse.
Si votre collecteur de poussière utilise un tuyau de 101,6 mm
de diamètre, fixez l’adaptateur de 50,8 mm à 101,6 mm fourni
sur la sortie de poussière existante de l’appareil et branchez
ensuite le tuyau du collecteur de poussière sur la sortie de
101,6 mm de l’adaptateur.
FIGURE 7
