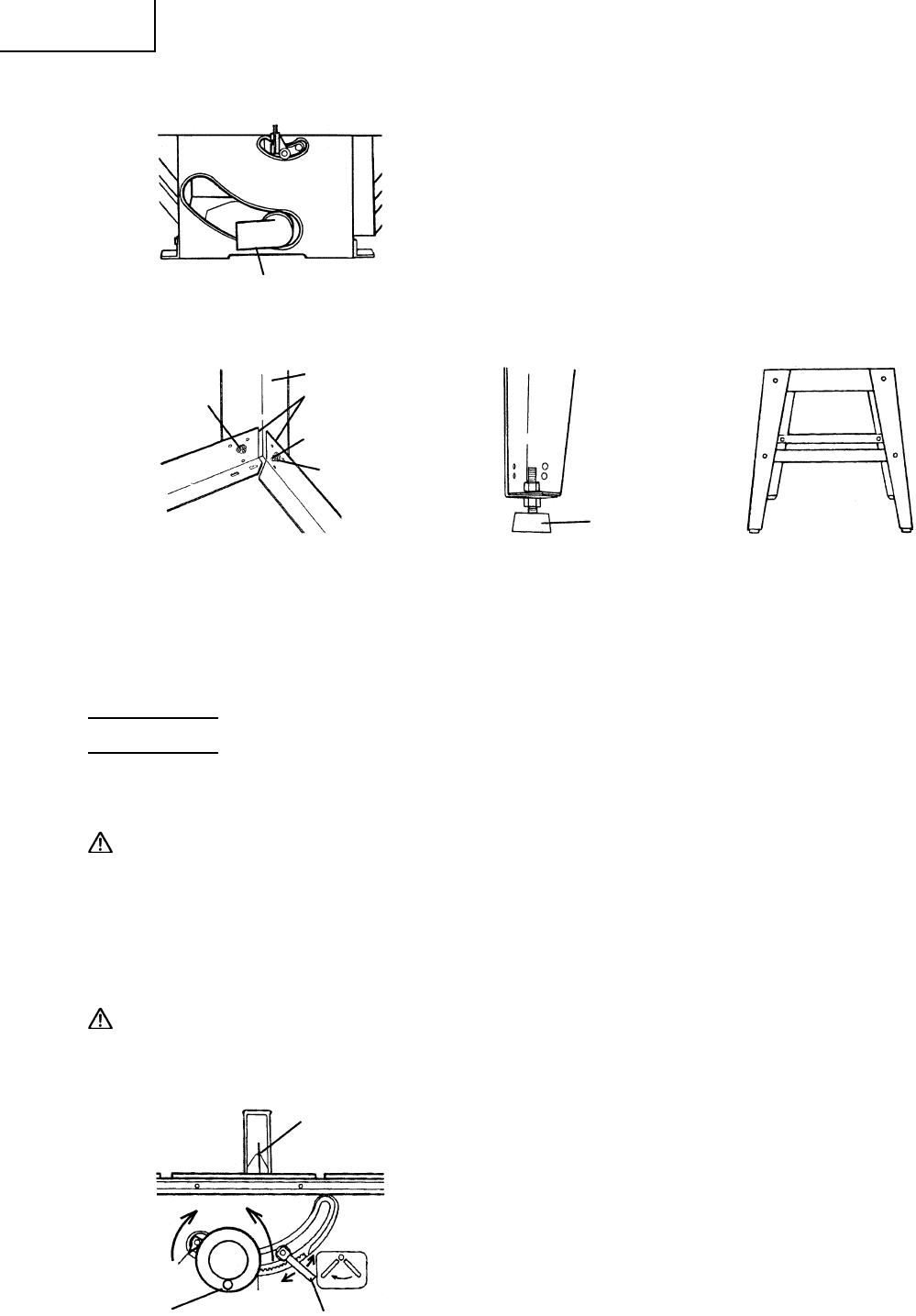

6. Montage du coude (Conduit d’extraction de la sciure) (Accessoire standard)
Relier un flexible de 65 mm (2-9/16") de collecteur de poussière
au conduit d’extraction de sciure pour aspirer la sciure. Monter
le conduit d’extraction de sciure sur la sortie pour sciure à l’arrière
du corps.
7. Assemblage du support de scie de table (Accessoire en option)
Fig. 12-a Fig. 12-b Fig. 12-c
Assembler avec le renfort et le(s) pied(s). Poser les renforts en dessous et assembler les pieds à l’extérieur
(voir Fig. 12-c).
Maintenir avec des boulons à tête carrée et des écrous (voir Fig. 12-a).
Puis fixer les chapeaux en caoutchouc sous les pieds (voir Fig. 12-b).
RÉGLAGE
Cet outil électrique est précisément réglé avant de quitter l’usine.
Contrôlez les précisions suivantes et rerégler si nécessaire de manière à obtenir les résultats les meilleurs
en fonctionnement.
AVERTISSEMENT: Pour éviter tout accident ou blessure corporelle, s’assurer que l’interrupteur est
sur la position d’arrêt et que la fiche du cordon d’alimentation est débranchée
avant de monter l’outil électrique.
1. Réglage de la lame de scie parallèle à la rainure du guide pour coupe d’onglet.
Cela est probablement le plus difficile réglage. Avant de quitter l’usine, ce réglage a été effectué mais il
doit être revérifié et reréglé si nécessaire.
ATTENTION: Ce réglage doit être correct. Un retour peut en résulter et des coupes précises ne peuvent
pas être effectuées.
(1) Desserrer le levier de verrouillage d’inclinaison de la lame en
le tournant dans le sens contraire des aiguilles d’une montre.
Déplacer le mécanisme d’inclinaison de la lame vers la gauche
et placer la lame de scie à 0° en se servant de la butée.
(2) Tourner le volant à fond dans le sens des aiguilles d’une
montre et régler la lame pour la hauteur de coupe maximale
(voir Fig. 13-a).
(3) Choisir une dent de la lame de scie qui soit tournée vers la
droite.
(4) Marquer cette dent au moyen d’un crayon ou d’un marqueur.
(5) Régler le guide pour coupe d’onglet à 90° et serrer la poignée
de serrage (B) pour bloquer dans cette position. Placer le guide
pour coupe d’onglet dans la rainure gauche de guide pour
coupe d’onglet du dessus de la table (voir Fig. 13-b).
Fig. 13-a
Coude (Conduit d’extraction de la sciure)
Pied
Renfort
Boulon à tête
carrée
Ecrou
Rondelle
Chapeau en
caoutchouc
Lame de scie
Desserrer
Levier de verrouillage
d’inclinaison de la lame
Serrer
Volant
Vers le
bas
Vers le
haut
Fig. 11
