Español
(2) Ajuste del tope de seguridad para bisel izquierdo de 45°.
q Gire completamente la rueda en el sentido de las agujas
del reloj y ajuste la hoja de sierra a la altura máxima de
corte.
w Afloje el mango de bloqueo de inclinación de la hoja de
sierra y mueva el mecanismo de inclinación de la hoja de
sierra hacia la derecha hasta que golpee contra el tope.
Luego apriete el mango de bloqueo de inclinación de la
hoja de sierra (véase Fig. 15-a).
e Utilice una guía de 45° para verificar que la hoja de sierra
se encuentra ajustada para bisel izquierdo de 45° (véase
Fig. 15-b).
r Si la hoja de sierra no está a un bisel izquierdo de 45°,
afloje el mango de bloqueo de inclinación de la hoja de
sierra. Afloje el tornillo para metales de 6 mm (B) (véase
Fig. 13-c) algunas vueltas y mueva el mecanismo de
inclinación de la hoja de sierra hasta que la hoja quede en
un bisel izquierdo de 45° con respecto a la mesa (véase
Fig. 15-b).
t Después del ajuste, apriete el mango de bloqueo de
inclinación de la hoja de sierra.
y Una vez realizado el ajuste, vuelva a verificar el bisel
izquierdo de 45° de la hoja de sierra y la mesa.
3. Ajuste del tope-guía
Antes de despacharse de fábrica, la hoja de sierra y el tope-guía
han sido dispuestos paralelamente a la ranura de la guía de
ingletes. Verifique y ajuste el paralelismo del tope-guía mediante
los siguientes procedimientos. Para la exactitud en el trabajo y
evitar el retroceso durante el aserrado al hilo, antes de ajustar el
tope-guía verifique y ajuste la guía de deslizamiento (provista
debajo del cuerpo de anchura) de manera que encaje en la ranura
del riel delantero.
(1) Levante la empuñadura hasta arriba y suelte la fijación del
tope-guía (véase Fig. 16-a).
(2) Posicione el tope-guía sobre uno de los bordes de la ranura
de la guía de ingletes.
(3) Baje la empuñadura hasta abajo y fije el tope-guía. La ranura
del tope-guía debe estar alineada paralelamente con la ranura
de la guía de ingletes.
(4) Si el borde del tope-guía no está paralelo a la ranura de la
guía de ingletes;
q Afloje los cuatro pernos de cabeza hex. de 6 mm que
mantienen a la ménsula paralela al cuerpo de anchura y al
soporte.
w Levante la empuñadura hasta arriba y suelte la fijación del
tope-guía.
Alinee el tope-guía paralelamente a la ranura de la guía de
ingletes.
Baje la empuñadura hasta abajo y fije la guía de ingletes.
e Mientras mantiene la ménsula paralela para evitar
cualquier movimiento, apriete los cuatro pernos de cabeza
hex. de 6 mm aflojados previamente. (véase Fig. 16-b).

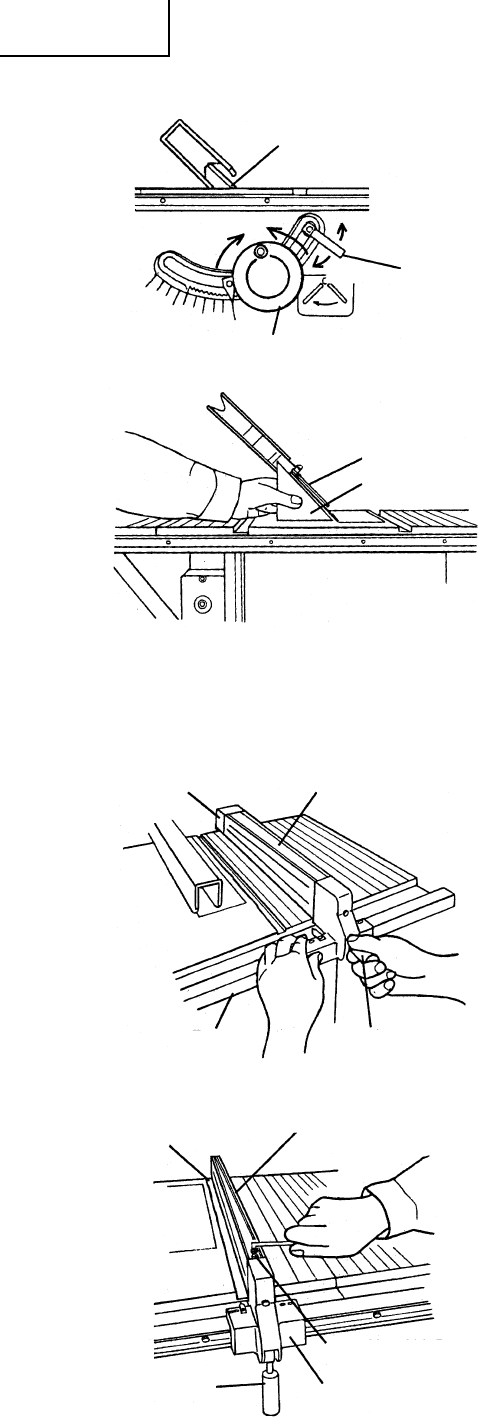

Fig. 15-a
Galga de 45°
Fig. 15-b
Hoja de sierra
Fig. 16-a
Soporte
Tope-guía
EmpuñaduraRiel delantero
Empuñadura
Fig. 16-b
Perno de cabeza
hex. de 6 mm
Ranura de la guía de
ingletes
Ménsula paralela
Cuerpo de
anchura
Hoja de sierra
Bajar
Aflojar
Mango de
bloqueo de
inclinación
Apretar
Rueda
Levantar
