Español
(7) Coloque la barra plana cuadrada contra la guía de ingletes.
(8) Mueva la barra hacia la hoja de sierra hasta que entre apenas
en contacto con la punta del diente marcado de la hoja de
sierra.
(9) Sin perjudicar la barra fijada a la guía de ingletes, mueva la
guía de ingletes hacia el centro de la hoja de sierra.
(
10
)Deslice la guía de ingletes hacia atrás hasta que la barra
empotrada quede lo más cerca posible de la punta del diente
marcado (véase Fig. 13-c).
(
11
)Si la barra contactara con el diente estando la guía en la
posición delantera, sólo debería tocarlo en la posición trasera.
Asimismo, de existir un huelgo entre la barra y la punta del
diente en la parte delantera, también debería existir el mismo
huelgo en la parte trasera.
(
12
) Si no hay un mismo huelgo en las partes delantera y trasera:
q Saque la guía de ingletes.
w Afloje los cuatro tornillos planos de 6 mm.
e Mueva el cuerpo y ajústelo de manera que la barra
colocada en la guía de ingletes sea de un ancho igual que
el huelgo entre las partes delantera y trasera de la hoja de
sierra.
r Apriete los cuatro tornillos planos de 6 mm.
2. Ajuste de los topes de seguridad a 90° y 45°.
Esta herramienta cuenta con topes de seguridad para permitir el
posicionamiento rápido y preciso de la hoja de sierra a 90° y bisel
izquierdo de 45° con respecto a la mesa.
Verifique y ajuste los topes de seguridad mediante los
procedimientos siguientes.
(1) Ajuste del tope de seguridad a 90°
q Gire completamente la rueda en el sentido de las agujas
del reloj y ajuste la hoja de sierra a la altura máxima de
corte.
w Afloje el mango de bloqueo de inclinación de la hoja de
sierra y mueva el mecanismo de inclinación de la hoja de
sierra hacia la izquierda hasta que golpee contra el tope.
Luego apriete el mango de bloqueo de inclinación de la
hoja de sierra (véase Fig. 14-a).
e Utilice una escuadra para verificar que la hoja de sierra se
encuentra exactamente a 90° (véase Fig. 14-b).
r Si la hoja de sierra no se encuentra exactamente a 90°,
afloje el mango de bloqueo de inclinación de la hoja de
sierra girándolo en el sentido contrario al de las agujas
del reloj. Afloje el tornillo para metales de 6 mm (A) (véase
Fig. 13-c) algunas vueltas y mueva el mecanismo de
inclinación de la hoja de sierra hasta que la hoja esté a 90°
con respecto a la mesa (véase Fig. 14-b).
t Apriete el mango de bloqueo de inclinación de la hoja de
sierra después del ajuste.
y Afloje el tornillo para metales de 5 mm y ajuste el indicador
de aguja a 0°. A lo último, vuelva a comprobar el ángulo
de 90° entre la hoja de sierra y la mesa (véase Fig. 14-c).

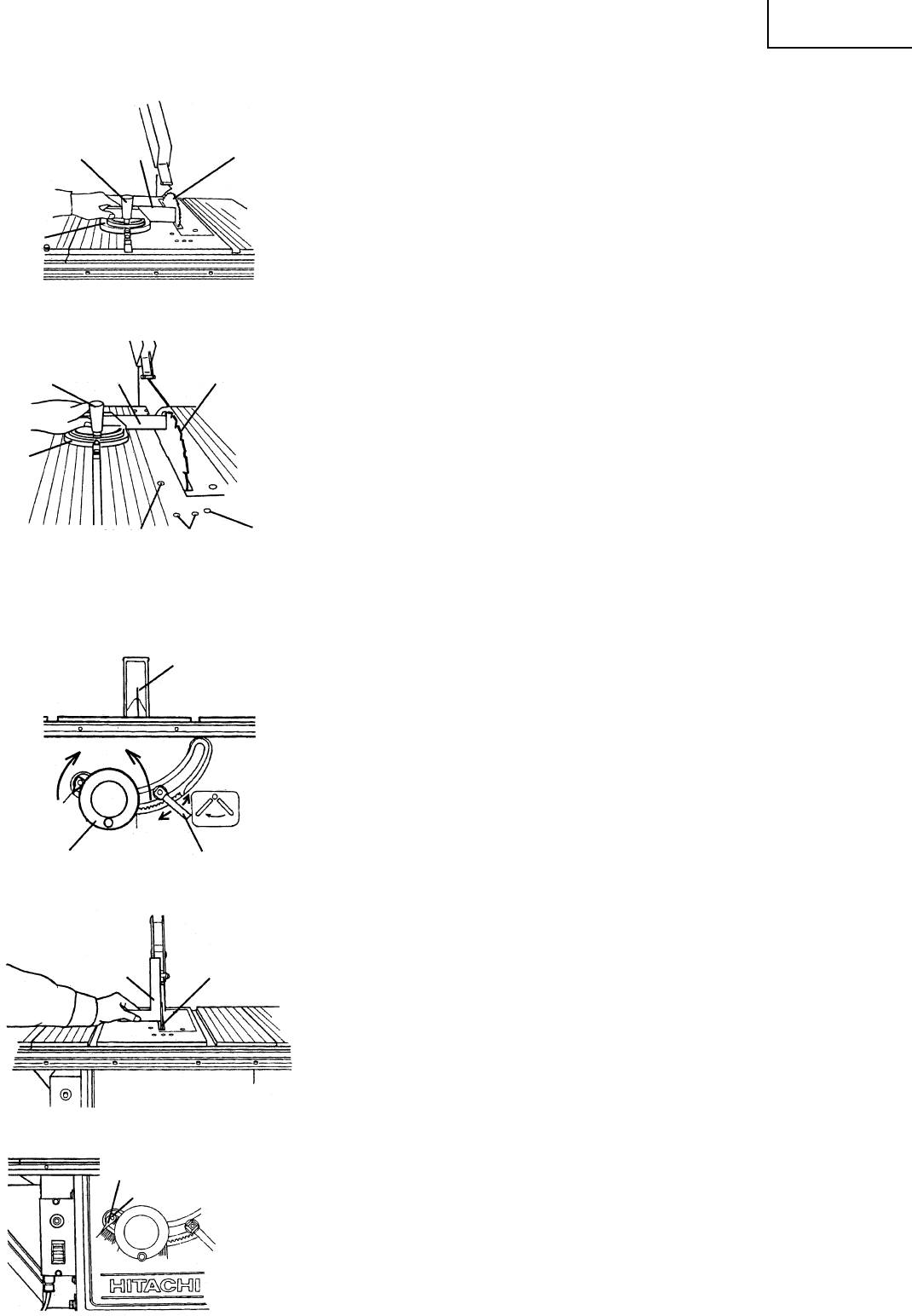

Fig. 13-b
Barra
Mango de
sujeción (B) Hoja de sierra
Guía de
ingletes
Fig. 13-c
Fig. 14-a
Hoja de sierra
Bajar
Aflojar
Mango de bloqueo
de inclinación
Apretar
Rueda
Levantar
Fig. 14-b
Escuadra
Hoja de sierra
Fig. 14-c
Mango de
sujeción (B) Barra
Hoja de sierra
Tornillo para
metales de
6 mm (B)
Tornillo
plano de
6 mm
Tornillo para
metales de
6 mm (A)
Guía de
ingletes
Tornillo para metales de 5 mm
Indicador de aguja
