OM-2233 Page 44

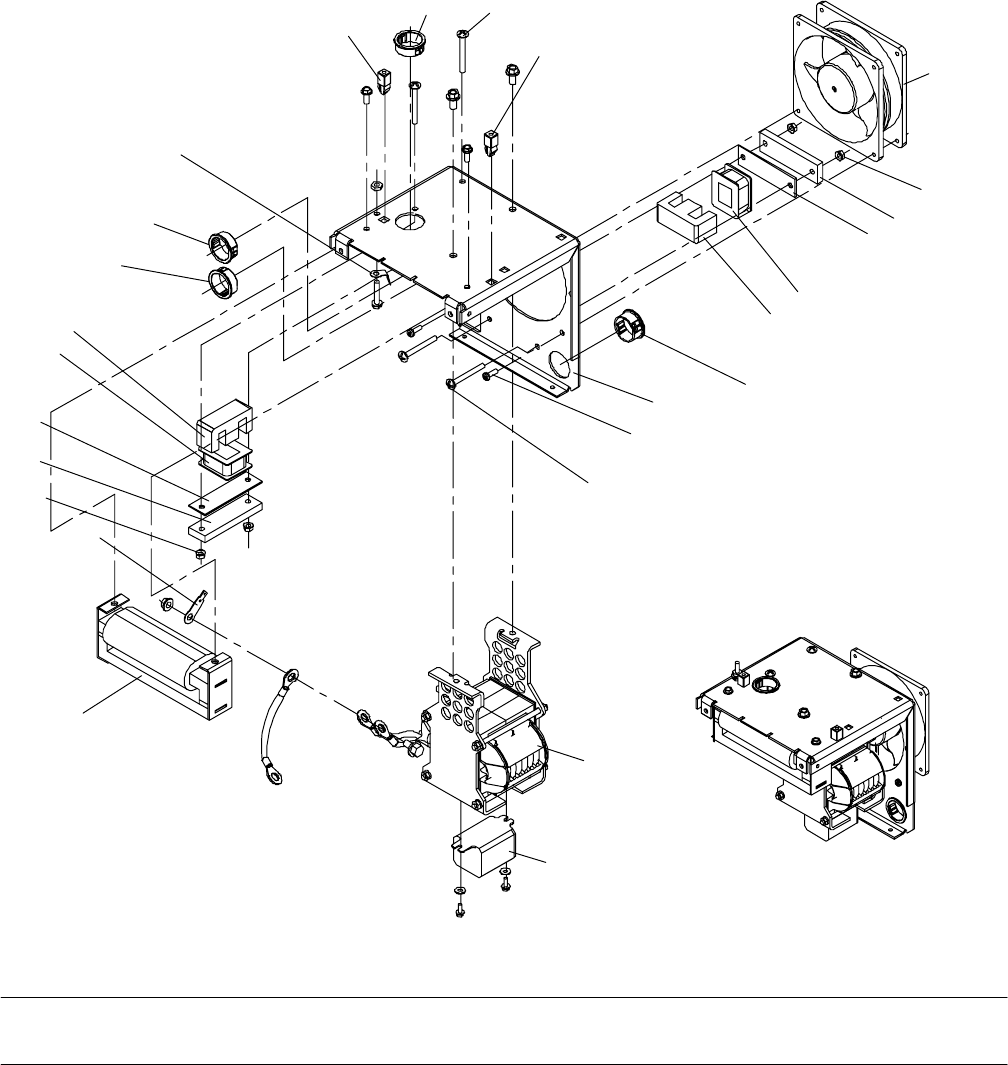

Figure 11-4. Magnetics Assembly w/Components
202 398-H
. Hardware is common and
not available unless listed.
614
14
13
605
12
9
603
617
8
6
11
604
611
1
617
12
10
14
13
605
3
613
604
603
613
17
Figure 11-4. Magnetics Assembly w/Components (Figure 11-1 Item 3)
Quantity
Description
Part
No.
Dia.
Mkgs.
Item
No.
1 195649 Panel, Plenum 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 FM1 230808 Fan, Muffin 24vdc 4200 RPM 140 CFM 4.125 MTG HOLES 1. . . . . . . . . . . . . . . . . . . . . . . .
6 CR1 198549 Relay, Encl 24vdc Spst 35a/300vac 4pin Flange Mtg 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 189790 Inductor, Output 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 L2 210599 Coil, Inductor 9t 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 L3 206020 Coil, Inductor 14t 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 T1 212268 Xfmr, HF Litz/Litz w/Boost 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 109056 Core, Ferrite E 2.164 Lg X 1.094 High X .826 Wide 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 196512 Bracket, Inductor Mounting 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 196514 Gasket, Inductor Mounting 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
