50- FR
ALIGNEMENT DE LA POULIE ET DU VOLANT-MOTEUR
REMARQUE : Une fois que la poulie du moteur a été déplacée de sa position
d'origine réglée à l'usine, les rainures du volant et de la poulie doivent être alignées
jusqu'à 1,6 mm (1/16 po) pour éviter une usure excessive de la courroie.
Le volant et la poulie du compresseur d'air doivent être alignés (sur un même plan)
jusqu'à 1,6 mm (1/16 po pour assurer que la courroie repose bien dans les rainures
du volant. Pour vérifier l'alignement, suivez les étapes suivantes :
1. Placez le levier Auto/Off à la position « Off » , débranchez l'unité et libérez tout
l'air pressurisé du réservoir d'air.
2. Retirez le garde-courroie.

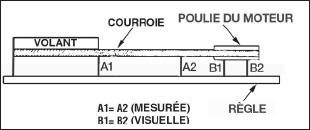

3. Placez une règle sur l'extérieur du volant et de la poulie du moteur.
4. Mesurez la distance entre le rebord
de la courroie et la règle aux points
A1 et A2 de l'illustration. La différence
entre les mesures ne doit pas
dépasser 1,6 mm (1/16 po).
5. Si la différence est supérieure
ou inférieure à 1,6 mm (1/16 po),
desserrez la vis de fixation fixant la poulie du moteur à l'arbre et réglez la
position de la poulie sur l'arbre jusqu'à ce que les mesures A1 et A2 ne soient
plus qu'à 1,6 mm (1/16 po) l'une de l'autre.
6. Resserrez la vis de fixation de la poulie du moteur.
7. Effectuez une inspection visuelle de la poulie du moteur pour vous assurer
qu'elle est bien perpendiculaire à l'arbre moteur. Les points B1 et B2 de
l'illustration devraient sembler égaux. S'ils ne le sont pas, desserrez la vis
de fixation de la poulie du moteur et égalisez les points B1 et B2 en vous
assurant de ne pas nuire à l'alignement de la courroie que vous avez effectué
à l'étape 2.
8. Resserrez la vis de fixation de la poulie du moteur. Couple à 7,9-11,3 Nm
(70-100 in-lbs).
9. Remettez en place le garde-courroie.
SOUPAPES D'ADMISSION ET D’ÉCHAPPEMENT DE LA POMPE DU
COMPRESSEUR D'AIR
Une fois par année, faites appel à un technicien qualifié pour vérifier les soupapes
d'admission et d’échappement de la pompe du compresseur d'air.
BOULONS DE LA TÊTE DU COMPRESSEUR - SERRAGE
Les boulons de la tête du compresseur doivent être maintenus à un couple
de serrage approprié. Vérifiez le couple de serrage des boulons après les cinq
premières heures d'utilisation. Resserrez au besoin. Couple à 38,0-52,9 Nm
(28–39 pi-lbs.).
