-54-
Montaje portátil usando abrazaderas
• Si es necesario, fije con abrazaderas la sierra para cortar
ingletes a un banco de trabajo o a un tablero de mesa.
• Coloque dos (2) o más abrazaderas en “C” en las áreas
de fijación con abrazaderas y fíjelas (Figura 15).
• Tenga cuidado de no poner las abrazaderas sobre las
palancas de sujeción de las extensiones de la base
(Figura 15).
• El montaje con abrazaderas impedirá trabajar con al-
gunos ángulos grandes de inclinación.
Montaje de la sierra
Area de fijación
con abrazaderas
Area de fijación
con abrazaderas

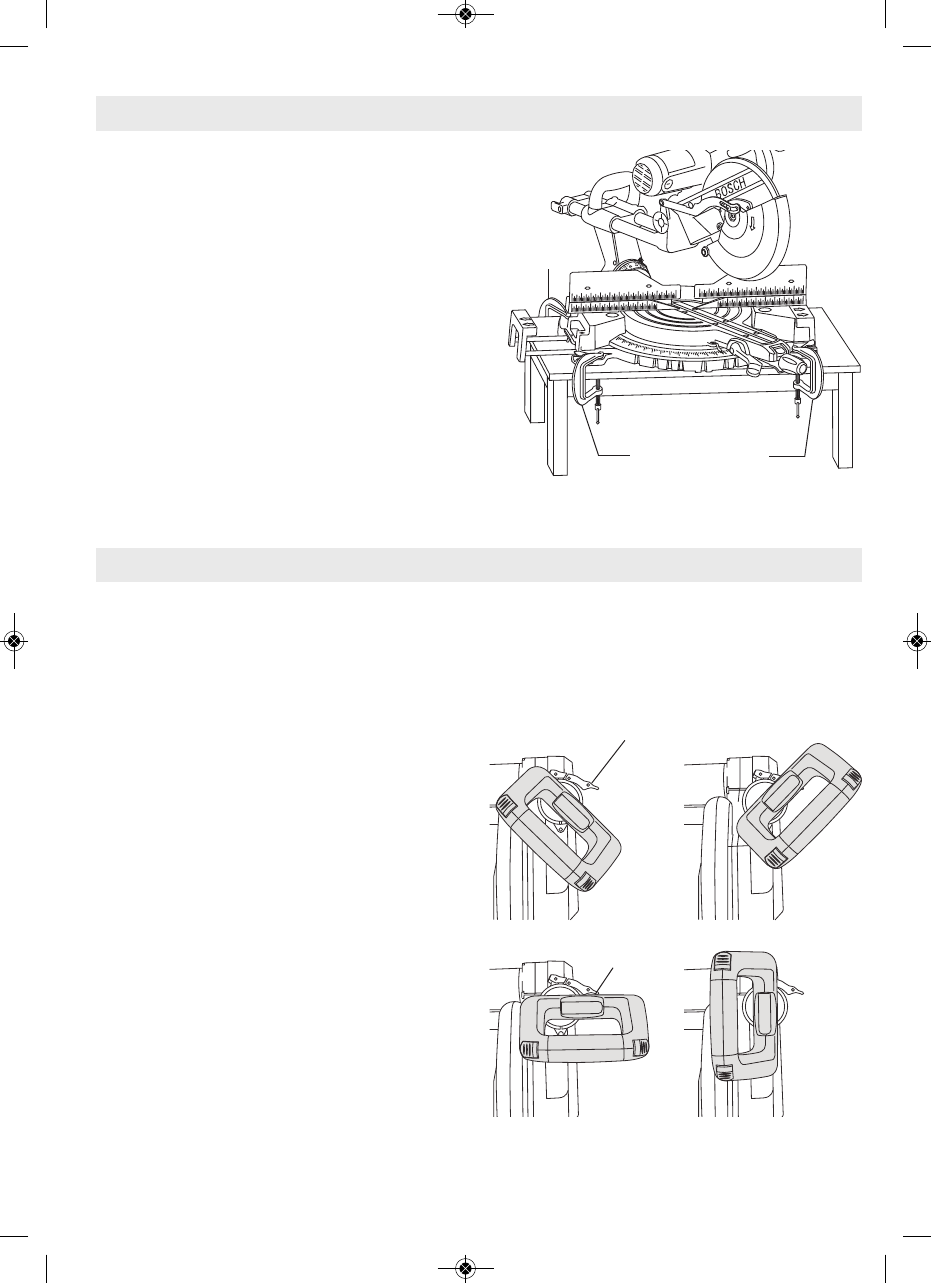

Figura 15. Montaje portátil usando abrazaderas
Ajuste del mango interruptor de cuatro posiciones (modelo 5412 solamente)
Ajuste del mango principal en la posición deseada
El mango interruptor se puede colocar en cualquiera de cuatro
orientaciones distintas, dependiendo del corte que se haga y
de la preferencia del usuario.
• vertical
• horizontal
• 45° a la izquierda
• 45° a la derecha
Para cambiar la posición del mango principal:
1. Suelte la abrazadera del mango (Figura 16).
2. Tire de la palanca de liberación de la rotación del mango y
manténgala sujeta (Figura 16).
3. Gire el mango a la posición que desee.
4. Suelte la palanca de liberación para que el mango quede en
su lugar. La palanca de liberación sólo se retrae en una de
las cuatro (4) posiciones.
Nota: El interruptor de corriente no funciona a menos que
la palanca de liberación esté retraída. No trate de encender
la herramienta en la posición intermedia del mango, porque
la puede dañar.
5. Fije la abrazadera del mango.
Ajuste de la tensión de la abrazadera del mango de cuatro
posiciones
1. Abra la abrazadera del mango.
2. Utilice una llave Allen de 1.5 mm para aumentar la tensión,
girando _ de vuelta los dos tornillos de ajuste hacia la
izquierda; apriete girando a la derecha. Siempre ajuste los
dos tornillos de ajuste a la misma tensión.Always adjust
both setscrews by the same amount.
3. Cierre la abrazadera del mango.
4. Compruebe la tensión.
Figura 16. Ajuste de la posición del mango principal
Pull to Rotate Handle
Pull to Rotate Handle
Pull to Rotate Handle
Pull to Rotate Handle
Abrazadera del mango
Palanca de
liberación de la
rotación del
mango
