-56-

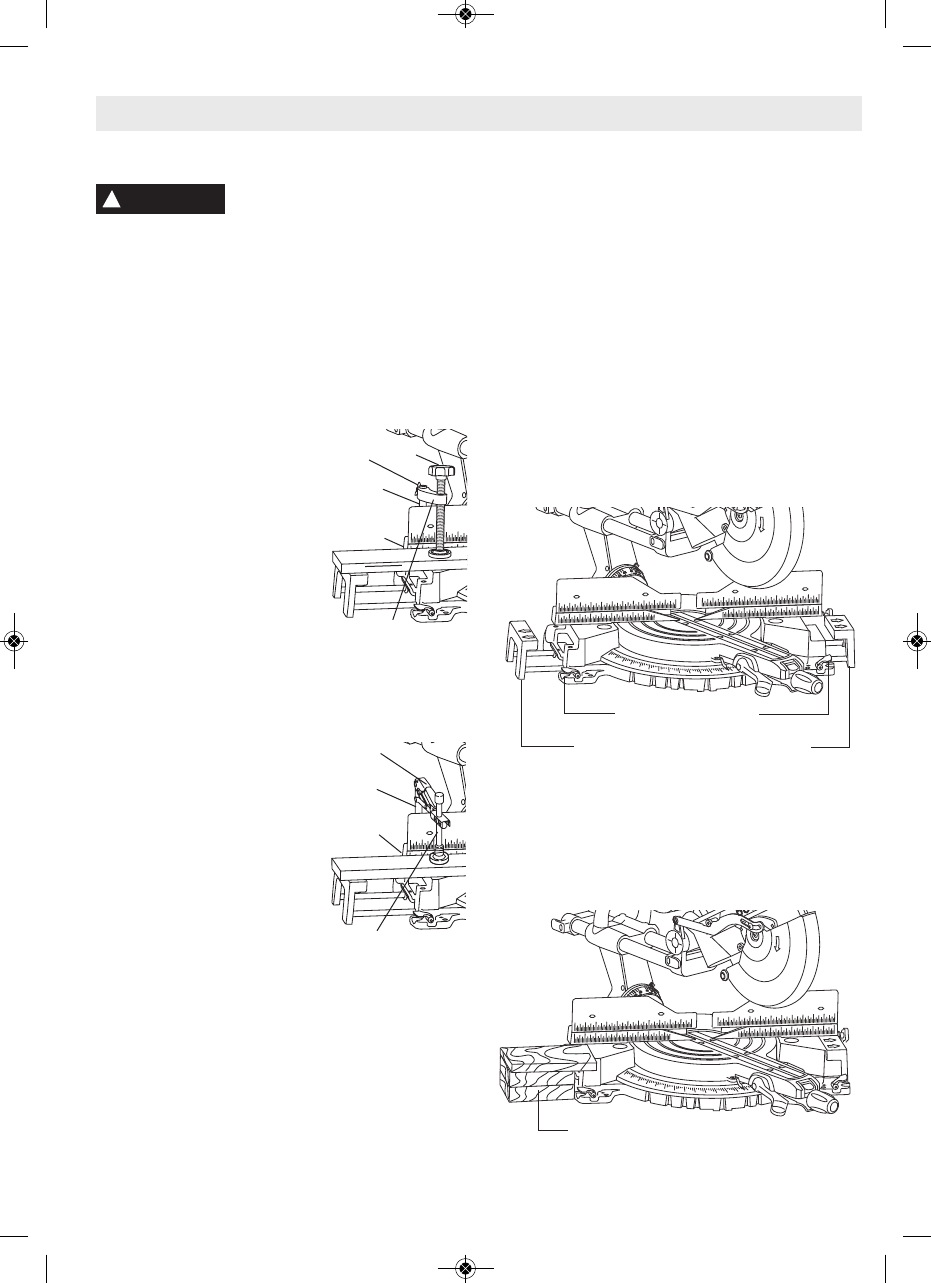

Operaciones básicas de la sierra
Soporte de la pieza de trabajo
Las piezas de trabajo largas tienen ten -
den cia a inclinarse a menos que estén
su jetas con abrazaderas y soportadas adecuadamente desde
debajo.
Abrazaderas – Las abrazadera asegura fácilmente una pieza
de trabajo en cualquiera de los dos (2) agujeros de sujeción
detrás del tope-guía (Figura 19).
• Un mínimo de 1/2" de estría debe acoplarse en el poste de
la abrazadera para ser efectiva.
• Ajuste el tornillo si es necesario para no tocar el tope-guía
o para grandes diferencias en la altura de la madera.
Abrazadera para la pieza de trabajo (modelo 5312 solamente)
1. Introduzca el poste de la
abrazadera en el agujero para
abrazadera.
2. Afloje la tuerca de mariposa,
ajuste el brazo a la altura ade-
cuada y apriete firmemente la
tuerca de mariposa.
3. Gire el pomo roscado de la
abrazadera en el sentido de las
agujas del reloj para apretar y
en sentido contrario al de las
agujas del reloj para aflojar.
4. Mueva el ensamblaje del cabezal para comprobar el espacio
libre con la abrazadera.
Abrazadera de acción rápida (modelo 5412 solamente)
1. Con la abrazadera en la posición abierta (con la palanca
subida), introduzca la
abrazadera en el poste de la
abrazadera hasta que el pie de
goma entre en contacto con el
material.
2. Presione hacia abajo sobre la
palanca para apretar la
abrazadera.
3. Mueva el ensamblaje del
cabezal para comprobar el es-
pacio libre con la abrazadera.
4. Tire de la palanca hacia arriba para soltar la abrazadera.
Es posible que haya cortes compuestos extremos en que no
se pueda usar una abrazadera. Sujete la pieza de trabajo con
la mano fuera de la “Zona de no tocar con la mano”. No intente
cortar piezas cortas que no se puedan fijar con una abrazadera
y que puedan hacer que la mano quede dentro de la “Zona de
no tocar con la mano”.
Abrazadera horizontal – La abrazadera horizontal y tope de
techo opcional MS 1221se puede montar a cada lado de la her-
ramienta y sujeta firmemente la pieza de trabajo contra el tope-
guía.
Las abrazaderas convencionales y otros dispositivos de su-
jeción se pueden usar para sujetar las piezas de trabajo firme-
mente contra la mesa y el tope-guía.
Soporte de piezas de trabajo largas
Extensiones de la base deslizantes – Estas extensiones pro-
porcionan soporte adicional a la pieza de trabajo y son suma-
mente útiles cuando se cortan piezas largas. Para posicionar
las extensiones sólo suelte las palancas de sujeción de las ex-
tensiones de la base, ajuste las extensiones y vuelva a fijar las
palancas (Figura 20). (También vea tope de longitud en la
|página 63.)
Varillas extra largas para extensiones de la base – El Juego
de extensiones de la base MS1222, optativo, permite extender
las extensiones de la base 5312 o 5412 hasta 60 pulgadas
(1.50 m). Aun después de instalar estas varillas más largas en
la base, las extensiones de la base se pueden retraer por com-
pleto para su transporte y almacenamiento.
Bloques: Las piezas de trabajo largas necesitan soporte adi-
cional. La altura de la base (3-3/4") está diseñada para coincidir
con la madera estándar de dos bloques de 2x4 y uno de 1x4.
Se pueden usar tablas de estos grosores para crear exten-
siones de soporte auxiliar para piezas de trabajo largas (Figura
21).
Extensiones de la base deslizantes
Palancas de sujeción
Dos bloques de 2x4 y uno de 1x4
Figura 21. Soporte con bloques
ADVERTENCIA
!
Figura 20. Extensiones de la base deslizantes
Poste de la
abra zadera
Agujero para
abrazadera
Tuerca de
mariposa
Brazo
Pomo
Poste de la
abra zadera
Agujero para
abrazadera
Varilla roscada
Palanca
