3. AJUSTE GRUESO:
Para hacer un ajuste de profundidad grande, presione la
palanca de suelta de ajuste grueso y suba o baje el
motor hasta la profundidad deseada. Hay tres muescas
en la carcasa del motor que están separadas 1/2
pulgada entre ellas para facilitar este ajuste.
4. AJUSTE DE PROFUNDIDAD FINO:
Para utilizar el dispositivo de ajuste fino, gire el pomo de
ajuste fino en el sentido de las agujas del reloj para bajar
la broca de fresadora, o en sentido contrario al de las
agujas del reloj para subirla.
NOTA: Asegúrese de que la palanca de ajuste grueso
esté acoplada en una de las muescas de ajuste grueso
antes de realizar un ajuste fino.
Para permitir ajustes precisos, el anillo indicador está
graduado en incrementos ingleses y métricos. (Nota:
una vuelta completa del pomo de ajuste fino = 1/16 de
pulgada o aproximadamente 1.5 mm. El mecanismo de
ajuste fino tiene un intervalo de ajuste total de 7/8 de
pulgada (23 mm). Cada marca de indicador fundida
junto a la palanca de ajuste grueso es igual a 1/8 de
pulgada.)
Para evitar daños a la herramienta, evite atrapar en cuña
la palanca de ajuste grueso contra la parte superior A o
inferior B de la carcasa de la manera que se muestra en
la figura 10.
5. Después de hacer ajustes de profundidad, vuelva a
fijar el motor.
El anillo indicador puede reajustarse a cero sin mover el
pomo de ajuste fino, para permitir al usuario comenzar
el ajuste desde cualquier punto de referencia deseado.
Cuando la fresadora esté instalada en una mesa de
fresadora, se puede ajustar con una llave hexagonal de
1/8", no incluida con todos los modelos (vea la página
67).
La extensión de control de ajuste fino RA1002, un
accesorio opcional para las bases que no sean de
descenso vertical, permite realizar el ajuste fino desde
más allá de la parte superior de la carcasa del motor.
Para instalar la extensión, simplemente presione la
RA1002 hacia el interior del extremo del propio pomo
de ajuste fino de la base (Fig. 11).
PARA FIJAR EL MOTOR
Cuando se hayan hecho los ajustes finales gruesos y
finos, sujete la palanca de fijación de la base para
asegurar los ajustes. (Si se desea una fuerza de fijación
adicional: utilizando una llave de tuerca de 10 mm, gire
la tuerca de fijación en el sentido de las agujas del reloj
LIGERAMENTE (1/8 de vuelta o menos) y luego
compruebe la fijación. No apriete la tuerca
excesivamente.)
CORTES PROFUNDOS
Para realizar cortes más profundos, haga varios cortes
progresivamente más profundos comenzando en una
profundidad y luego haga varias pasadas subsiguientes,
aumentado la profundidad de corte con cada pasada.
Para asegurarse de que los ajustes de profundidad sean
los deseados, es posible que quiera hacer cortes de
prueba en material de desecho antes de comenzar el
trabajo.

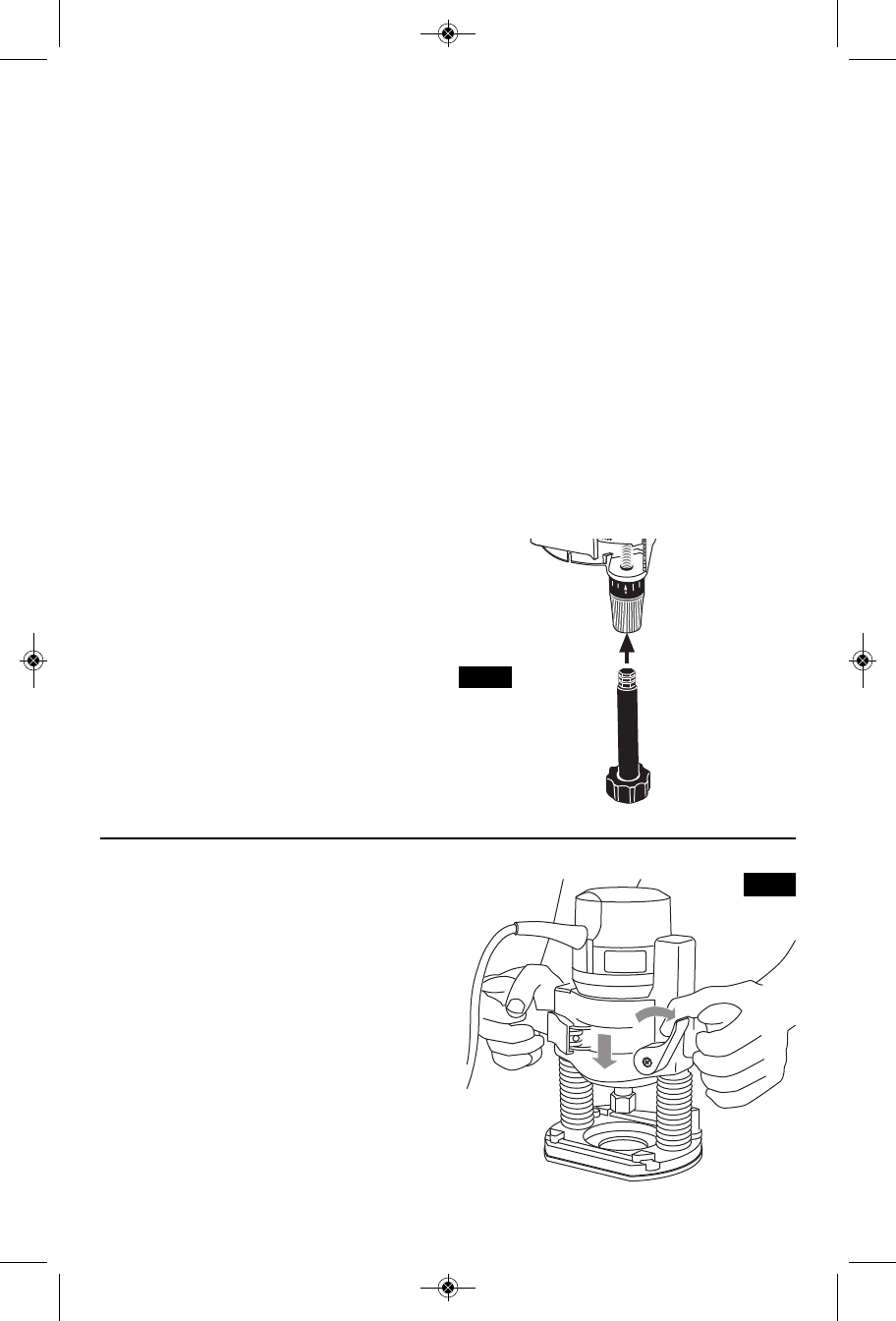

FIG. 11
AJUSTE DE PROFUNDIDAD CON BASE DE DESCENSO
VERTICALACCIÓN DE PENETRACIÓN
El dispositivo de penetración simplifica los ajustes de
profundidad y permite que la broca de corte entre de
forma fácil y precisa en la pieza de trabajo. Para bajar la
broca, empuje hacia la izquierda la palanca de fijación
de la profundidad de penetración, ejerza presión hacia
abajo hasta que alcance la profundidad deseada y
reduzca la presión sobre la palanca para fijarla (Fig. 12).
La palanca de fijación de la profundidad de penetración
está accionada por resorte y regresa automáticamente a
la posición fija. Para subir la fresadora, empuje hacia la
izquierda la palanca de fijación de la profundidad de
penetración, reduzca la presión sobre la fresadora y ésta
retraerá automáticamente la broca de la pieza de
trabajo. Es aconsejable retraer la broca siempre que
ésta no esté acoplada en la pieza de trabajo.
FIG. 12
