GUÍA DE FRESADORA DE LUJO
(No incluida, disponible como accesorio)
La guía de fresadora de lujo Bosch es un accesorio
opcional que guiará la fresadora paralela a un borde
recto o le permitirá a usted crear círculos y arcos.
La guía de fresadora de lujo se suministra con dos
varillas y tornillos para sujetar dicha guía (Fig. 22).
Además, cuenta con un pomo y un indicador de
ajuste fino para posicionar con precisión la guía de
borde en relación con la broca. Con la guía instalada y
ajustada, la fresadora debe hacerse avanzar
normalmente, manteniendo la guía en contacto con el
borde de la pieza de trabajo en todo momento. La
guía de fresadora de lujo también puede posicionarse
directamente debajo de la base de la fresadora para
realizar operaciones donde se necesite un corte cerca
del borde de la pieza de trabajo o en dicho borde.
La guía de fresadora de lujo incluye una cubierta de
extracción de polvo y el adaptador de manguera de
aspiración VAC002.
Para obtener instrucciones completas de instalación y
funcionamiento, sírvase consultar las instrucciones
que se incluyen con este accesorio.

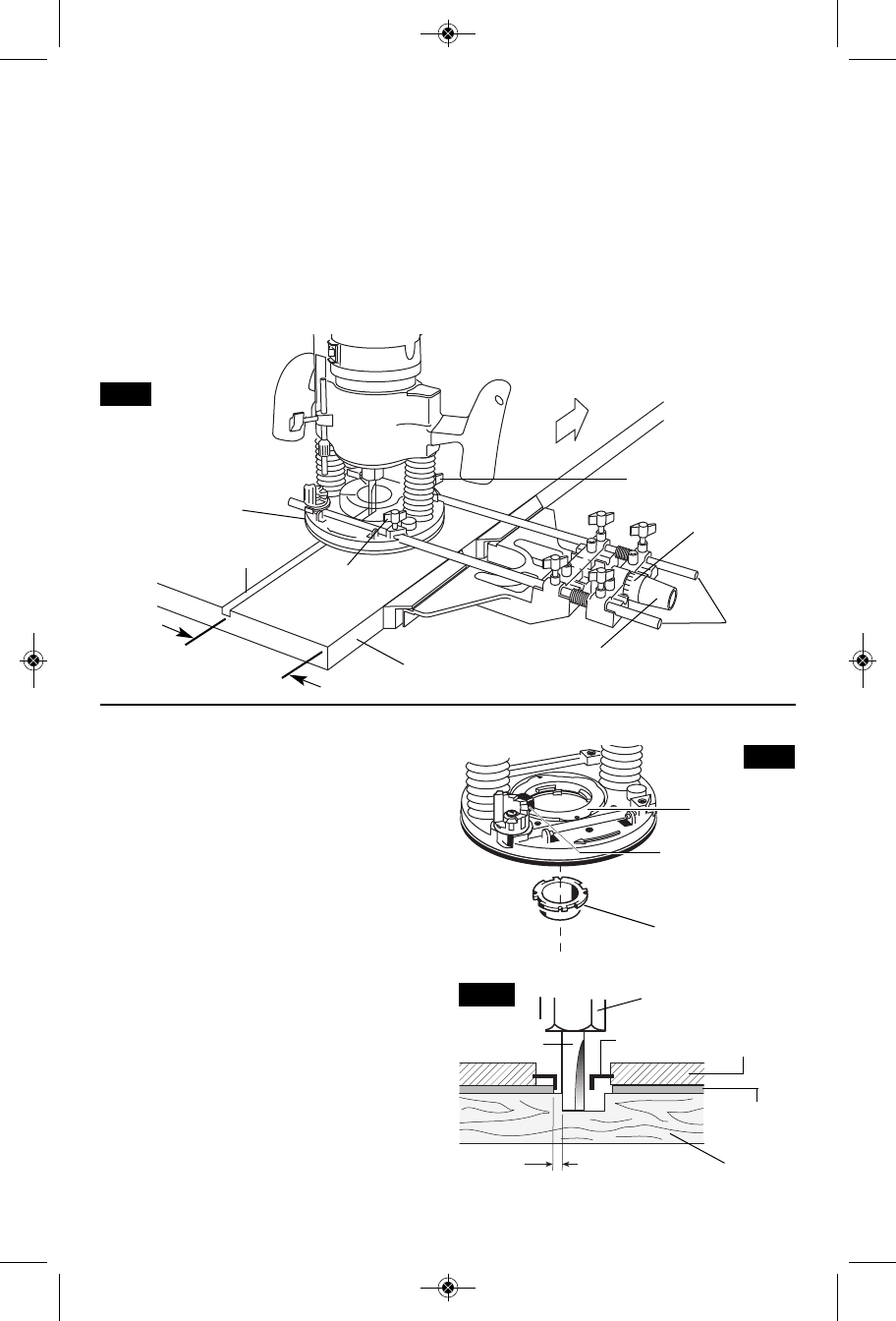

FIG. 23
ANCHURA
DESEADA
CORTE
BASE
PIEZA DE
TRABAJO
VARILLAS
DE GUÍA
DE LA
FRESADORA
TORNILLO
DE APRIETE
MANUAL
M6
TORNILLO DE
APRIETE MANUAL M6
POMO DE
AJUSTE FINO
INDICADOR DE
AJUSTE FINO
SENTIDO DE
AVANCE
-65-
GUÍAS DE PLANTILLA
Esta fresadora también se puede utilizar con el sistema
de guías de plantilla de cambio rápido opcional
exclusivo de Bosch, el cual agarra firmemente las guías
con un anillo accionado por resorte. A diferencia de las
guías de plantilla roscadas convencionales, no hay anillo
roscado que se pueda aflojar durante la operación de
fresado.
Las guías de plantilla se utilizan con varios accesorios
especiales, tales como plantillas de bisagra, que se
indican en el catálogo BOSCH. Además, se preparan
fácilmente plantillas especiales para cortar patrones
repetidos, diseños especiales, incrustaciones y otras
aplicaciones. Un patrón de plantilla se puede hacer de
madera contrachapada, tablero de aglomerado, metal o
incluso plástico, y el diseño se puede cortar con una
fresadora, una sierra caladora u otra herramienta de
corte adecuada. Recuerde que el patrón se tendrá que
hacer de manera que se compense la distancia entre la
broca de fresadora y la guía de plantilla (la “des -
viación”), ya que la pieza de trabajo final diferirá en
tamaño del patrón de plantilla en esa cantidad, debido a
la posición de la broca (Fig. 17).
GUÍA DE PLANTILLA
(accesorio opcional)
ADAPTADOR DE
GUÍAS DE
PLANTILLA
PALANCA DE
LIBERACIÓN DE LA
GUÍA DE PLANTILLA
FIG. 23
MANDRIL
PORTAHERRAMIENTA
PIEZA DE
TRABAJO
BROCA DE
FRESADORA
COMPENSACIÓN
GUÍA DE
PLANTILLA
PATRÓN DE
PLANTILLA
FIG. 24
SUBBASE DE LA
FRESADORA
