13. Tandis que la lame du mécanisme d’entraînement
est insérée dans l’ouverture de la lame, alignez les
deux rails de guidage dans les orifices prévus à cet
effet des deux côtés (Fig. 27).
14. Raccordez le sous-ensemble de mécanisme
d’entraînement à l’outil. L’ensemble de cadre doit
être aligné avec les orifices de montage pour les
chevilles. Insérez les deux chevilles et poussez vers
l’intérieur (Fig. 28).
15. Les bouts des chevilles doivent dépasser autant des
deux côtés (Fig. 29).
16. Replacez le capuchon métallique du haut sur l’outil.
Remettez les (3) vis en place et serrez-les au moyen
de la clé mâle à six pans (Fig. 30).
Remplacement de la lame du mécanisme d’entraînement
1. Retirez le capuchon en métal. En utilisant une clé
hexagonale de 3 mm, retirez 3 vis et mettez-les de
côté (Fig. 31).
2. Retirez la cheville du bloc d’entraînement N° 1 en la
poussant d’un côté. Tirez sur l’autre bout de la
cheville pour la faire sortir complètement. *CONSEIL
PRATIQUE* : un clou de finition de calibre 16 peut
être utilisé pour faire glisser la cheville afin qu’elle
sorte de son logement (Fig. 32).
Pour remettre la lame du mécanisme d’entraînement en place, suivez la procédure illustrée ci-dessous :

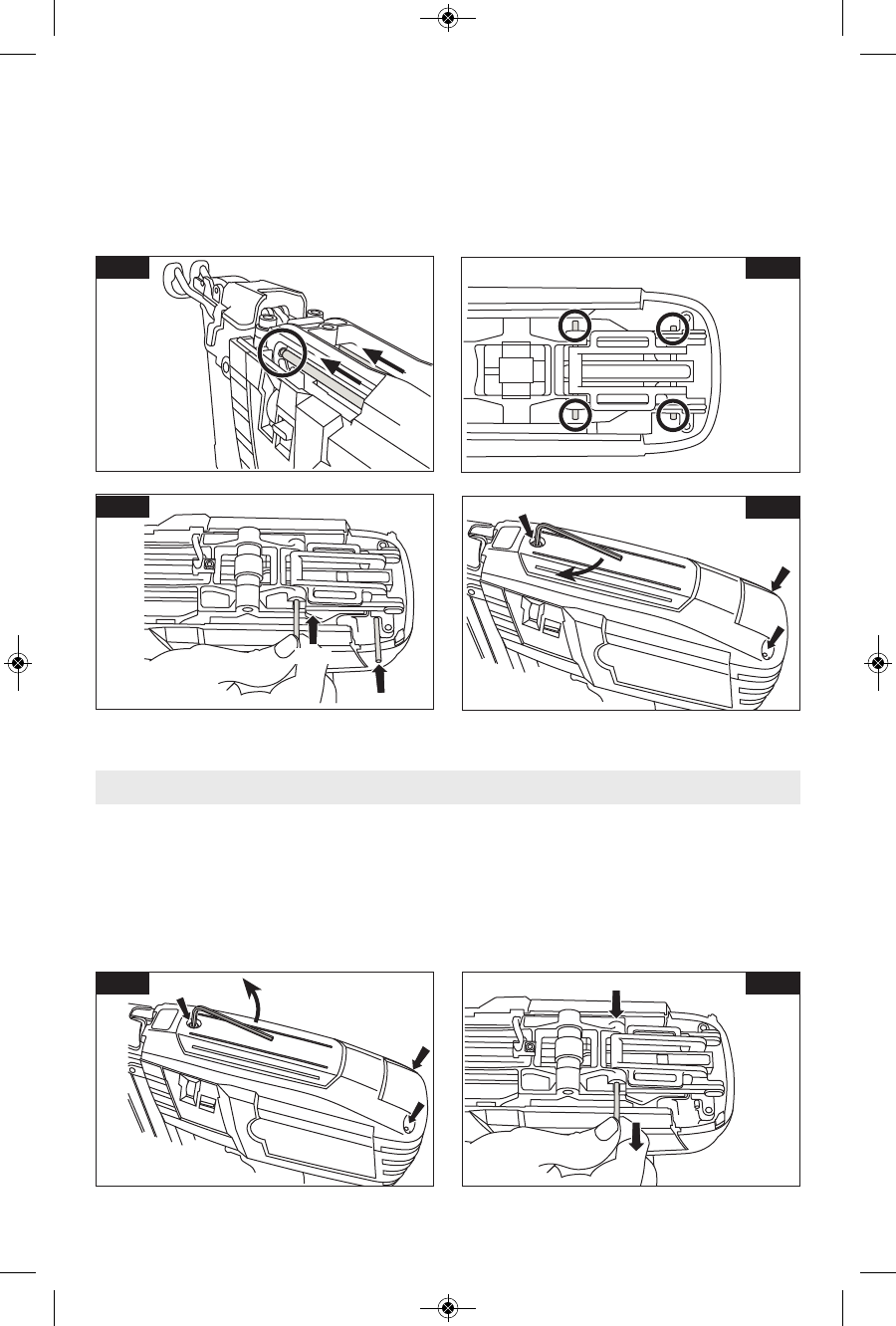

FIG. 27
FIG. 28
FIG. 29
FIG. 30
FIG. 31
FIG. 32
-45-
TIREZ
TIREZ
TIREZ
POUSSEZ
