-71-

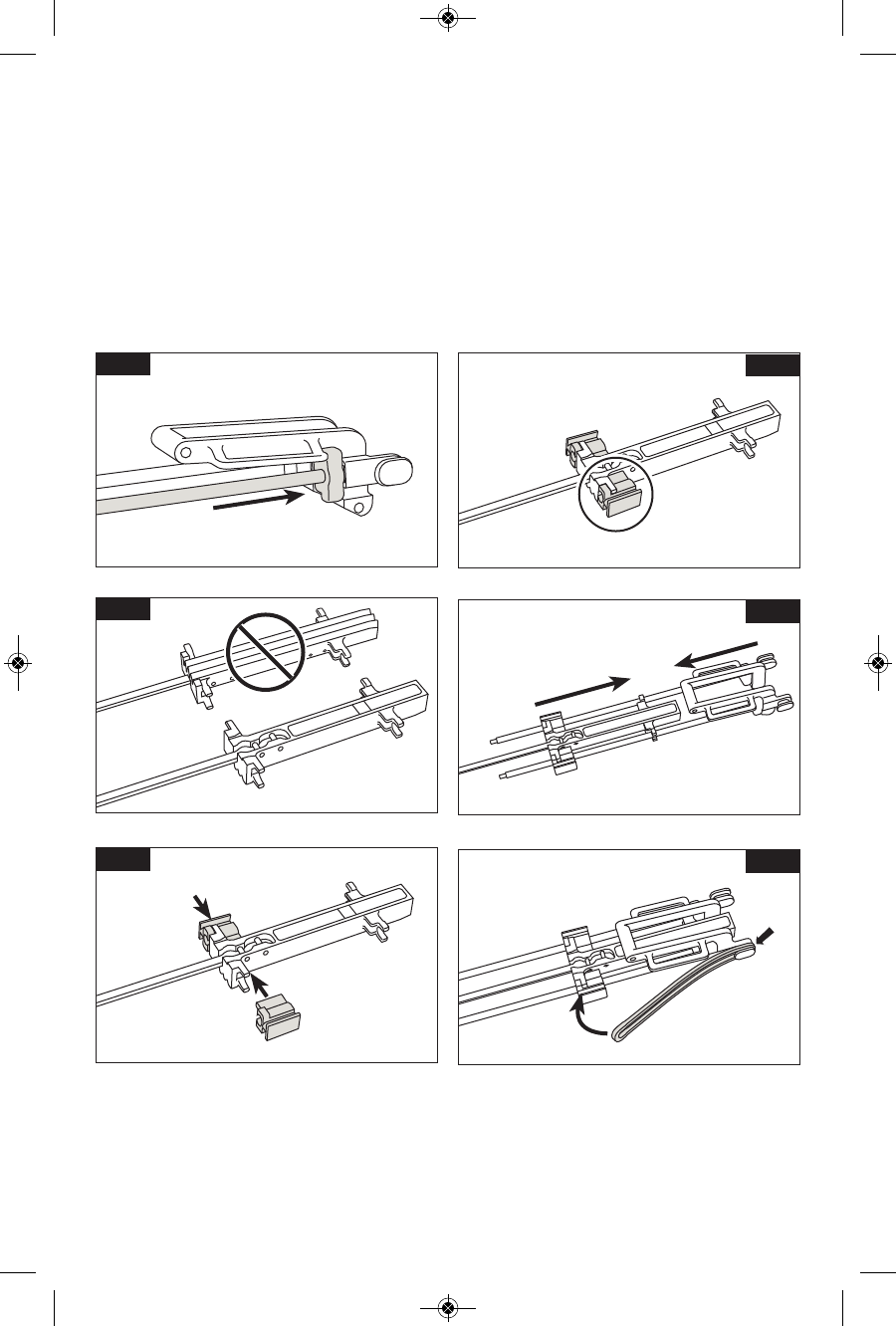

9. Simplemente empújelos de vuelta a su sito (Fig. 39).
10. Localice el reemplazo del ensamblaje del bloque del
impulsor. NOTA: El lado estriado del ensamblaje
debería estar orientado hacia abajo (Fig. 40).
11. Localice y reinstale los manguitos de guía en la
parte inferior del ensamblaje del bloque del
impulsor (Fig. 41).
12. Para asegurar una alineación apropiada de los
cordones de goma, los manguitos de guía deben
estar instalados apropiadamente. Vea la Figura 42
para conocer la orientación correcta.
13. Sujete los manguitos de guía y las lengüetas
traseras firmemente en el ensamblaje del bloque del
impulsor con una mano mientras sujeta el armazón
con los rieles de guía en la otra mano. Inserte los
rieles de guía en los agujeros de los manguitos de
guía (Fig. 43).
14. Coloque de nuevo los cordones de goma. Alinee
primero los cordones de goma con las lengüetas
ubicadas en la parte trasera del armazón (Fig. 44).
FIG. 39
FIG. 40
FIG. 41
FIG. 42
FIG. 43
FIG. 44
BM 2610034445 03-14_FNH180 3/27/14 11:53 AM Page 71
