-69-

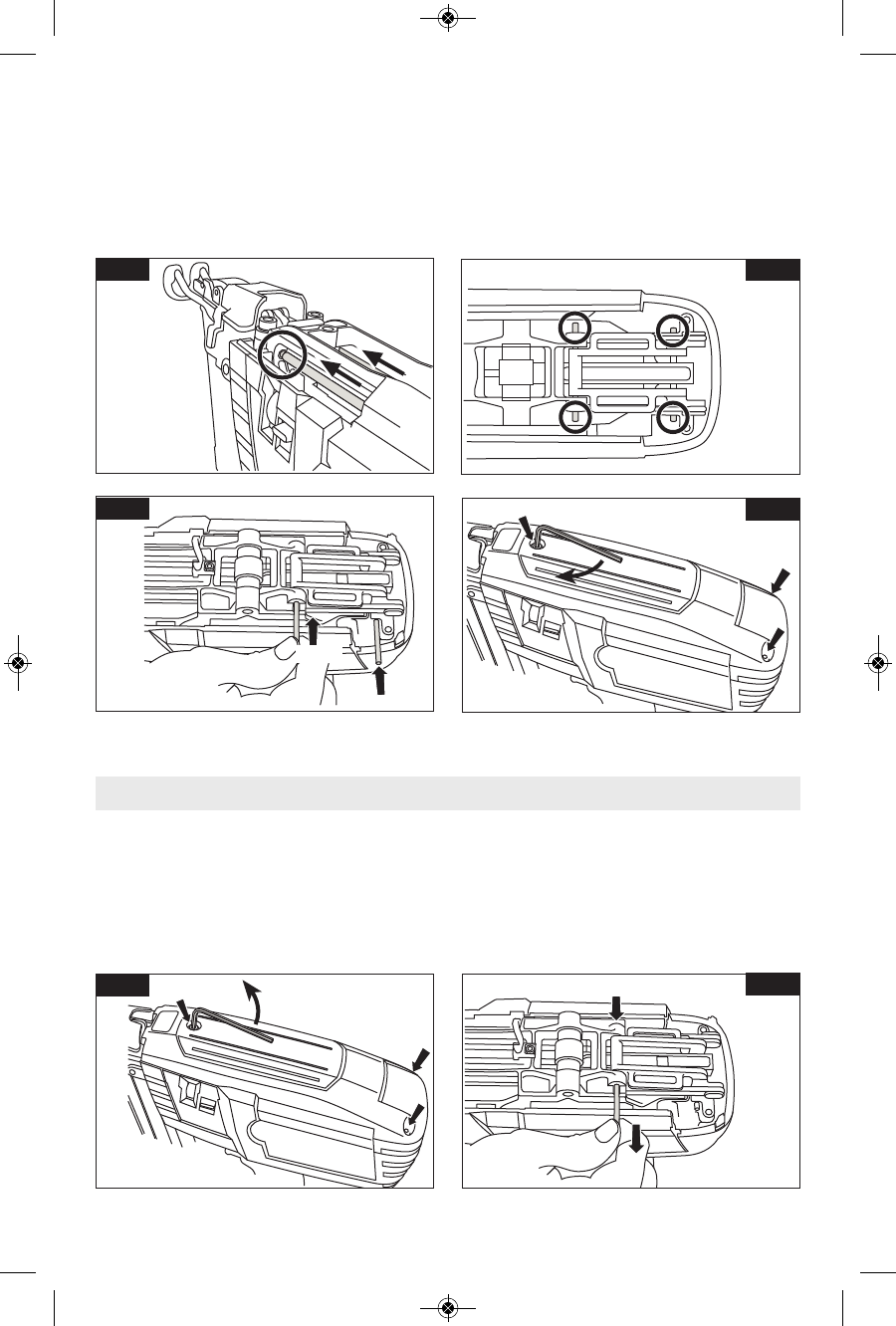

13. Mientras la hoja del impulsor es insertada en la
abertura para la hoja, alinee ambos rieles de guía en
los agujeros para riel UBICADOS a ambos lados
(Fig. 27).
14. Sujeción firme del subensamblaje del impulsor en la
herramienta. El ensamblaje del armazón se debería
alinear con los agujeros de montaje para los
pasadores. Inserte ambos pasadores y empújelos
hacia dentro (Fig. 28).
15. Los pasadores deberían sobresalir la misma
longitud por ambos lados (Fig. 29).
16. Coloque la tapa metálica superior de vuelta en la
herramienta. Coloque de nuevo los (3) tornillos
Allen (Fig. 30).
Reemplazo de la hoja del impulsor
1. Retire la tapa metálica. Utilizando una llave hexagonal
de 3 mm, retire los 3 tornillos y póngalos a un lado
(Fig. 31).
2. Retire el pasador del bloque del impulsor No. 1
empujando sobre un lado. Jale el otro extremo para
retirarlo. *CONSEJO* Se puede utilizar un clavo de
acabado de calibre 16 para deslizar el pasador hacia
fuera (Fig. 32).
Para reemplazar la hoja del impulsor, siga los pasos que se indican a continuación:
FIG. 27
FIG. 28
FIG. 29
FIG. 30
FIG. 31
FIG. 32
EMPUJAR
EMPUJAR
EMPUJAR
JALAR
