32
Fig. 4
Fig. 5
Fig. 6
Fig. 8
B
G
E
D
C
A
M
H

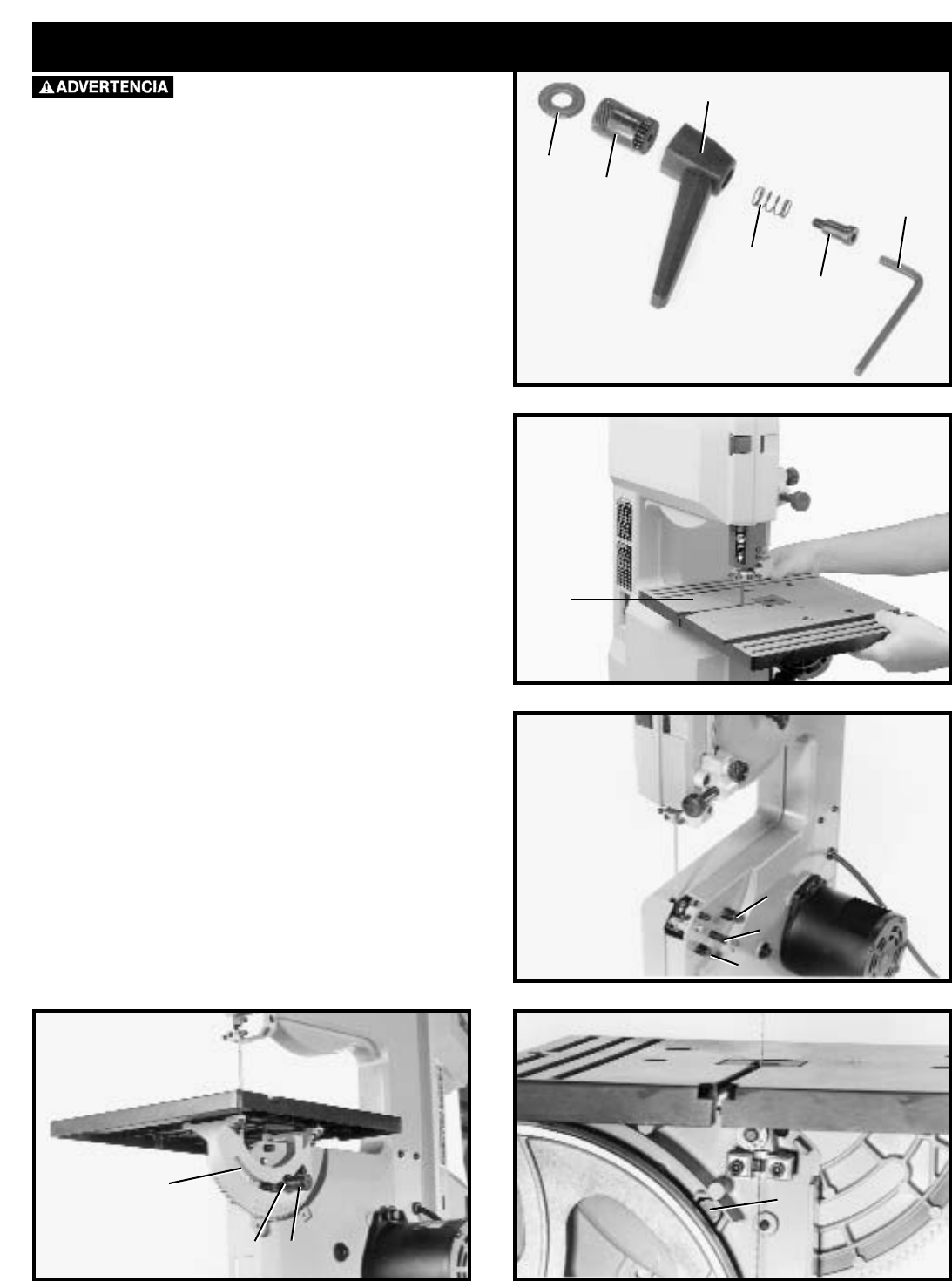

MONTAJE
PARA SU PROPIA SEGURIDAD,
NO CONECTE LA SIERRA DE CINTA A LA FUENTE
DE ENERGIA HASTA QUE LA MAQUINA ESTE
COMPLETAMENTE ENSAMBLADA Y USTED HAYA
LEIDO Y ENTENDIDO COMPLETAMENTE EL
MANUAL DEL PROPIETARIO.
MONTAJE DE LA MESA
A LA MAQUINA
1. Localice la palanca de cierre de mesa (ilustrada
desensamblada) Fig. 4, la arandela plana M10 (B) y la
llave de 4 mm (C).
2. Utilizando la llave de 4 mm (C) Fig. 4, que se sumini-
stra, quite el tornillo (D) y el resorte (E) de la agarradera
(A) y quite la agarradera de la tuerca (G). Procure no
perder el resorte (E).
Fig. 7
L
B G
3. Coloque la mesa (H) Fig. 5, sobre el armazón de la
sierra de cinta de tal manera que el gorrón (J) Fig. 6 y los
fijadores (K) sobresalgan a través de la ranura del muñón
(L) Fig. 7.
4. Abra la puerta con bisagras. (véase el OPENING de
la sección Y LA PUERTA CON BISAGRAS DE CIERRE.)
5. Al hacer presión sobre el gorrón (M) Fig. 8 utilizando
un lápiz, coloque la arandela plana M10 (B) Fig. 7 sobre
el gorrón y atornille la tuerca (G) sobre el gorrón, como
lo ilustra la Fig. 7.
J
K
K
