37

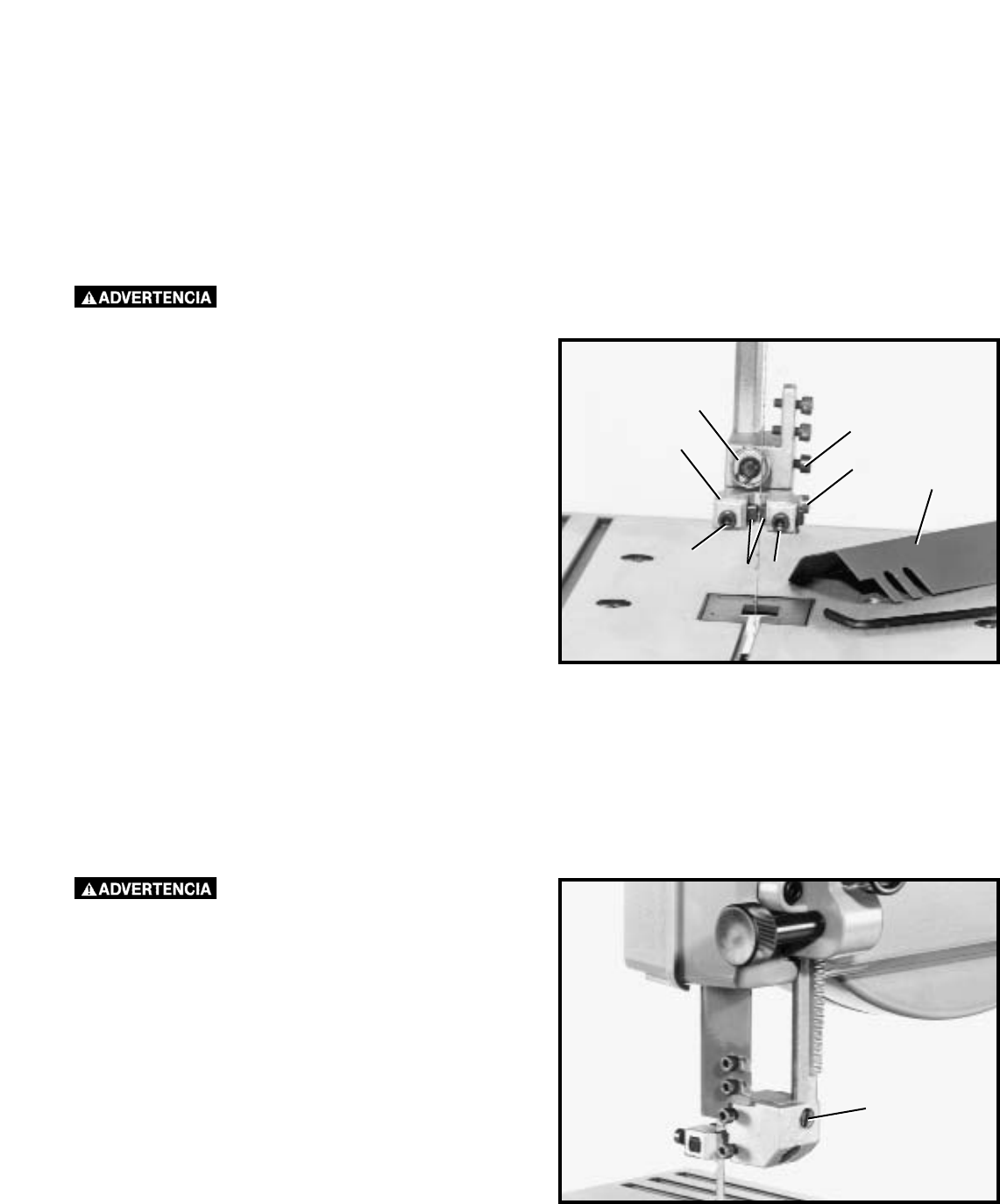

Fig. 22
Fig. 23
G
F
H
E
C
C
D
B
J
AJUSTANDO LAS GUIAS DE
LA HOJA Y EL COJINETE DE
APOYO DE LA HOJA
SUPERIORES
IMPORTANTE: TANTO LAS GUIAS SUPERIORES DE
LA HOJA COMO LAS INFERIORES DEBEN ESTAR
CORRECTAMENTE AJUSTADAS PARA IMPEDIR
QUE LA HOJA SE TUERZA DURANTE EL
FUNCIONAMIENTO.
DESCONECTE LA MÁQUINA DE
LA FUENTE DE ENERGIA.
1. AVISO: Se muestra el protector de hoja superior (B)
Fig. 22 desmontado para mayor claridad.
2. Afloje los dos tornillos (C) Fig. 22 y ajuste las guías
de hoja (D) lo más cercanamente posible a los lados de
la hoja de la sierra, teniendo cuidado de no
constriccionar la hoja. Apriete entonces ambos tornillos
(C).
3. Afloje el tornillo (E) Fig. 22 y mueva el soporte de
guía (F) hacia adentro o hacia afuera hasta que el borde
delantero de las guías (D) quede justo detrás de las
"gargantas" de los dientes de la hoja. Apriete el tornillo
(E).
4. El cojinete de apoyo de hoja superior (G) Fig. 22
impide que la hoja de la sierra sea empujada hacia atrás
excesivamente durante el corte. El cojinete de apoyo (G)
debe ser ajustado aproximadamente 1/32 pulg. detrás
del borde posterior de la hoja, de manera que el borde
posterior de la hoja pueda solapar el diámetro exterior
del cojinete por aproximadamete 1/8 pulgada. Para
ajustarlo, haga lo siguiente:
DESCONECTE LA MAQUINA DE
LA FUENTE DE ENERGIA.
5. Afloje el tornillo (H) Fig. 22 y deslice el cojinete de
apoyo (G) hacia adentro o hacia afuera hasta que esté
aproximadamente 1/32 pulg. detrás del borde posterior
de la hoja de la sierra. Apriete entonces el tornillo (H).
6. El cojinete de apoyo de la hoja superior (G) Fig. 22
está fijado sobre un eje excéntrico. Para cambiar la
posición del cojinete (G), afloje el tornillo (H) Fig. 22, y
utilizando un destornillador recto, gire el eje (J) Fig. 23
hasta que la hoja quede correctamente solapada sobre
el cojinete de apoyo. Apriete entonces el tornillo (H).
