Delta 638518-00 Saw User Manual



54

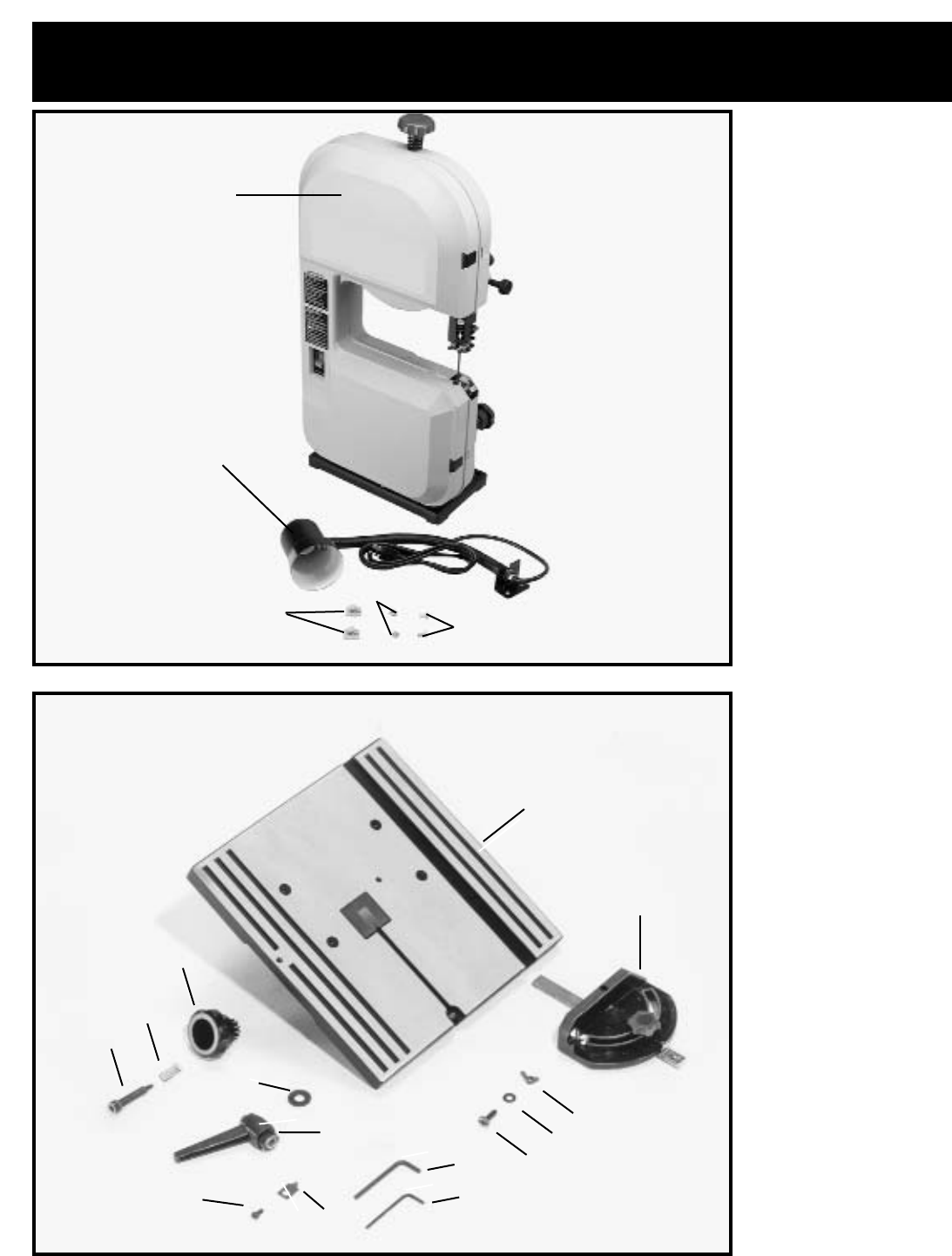

PIÈCES DE LA SCIE À LAME RUBAN DE
9 po (22,86 cm)
1 - Scie à lame ruban
2 - Lampe
3 - (2) Colliers de cordon de
lampe
4 - (2) Rondelles de
blocage de 6,4 mm (1/4 po)
5 - (2) Vis d'assemblage
M6x1x12 mm
Fig. 2
6 - Table
7 - Écrou à oreilles M6x1
8 - Rondelle plate M6
9 - Vis à tête cylindrique
M6x1x30 mm
10 - Clé hexagonale de 4
mm
11 - Clé hexagonale de 3
mm
12 - Pointeur
13 - Vis à tête cylindrique
M5x.8x10 mm
14 - Rondelle plate M10
15 - Module du levier
16 - Bouton de pignon
17 - Ressort
18 - Vis spéciale
19 - Jauge à onglet
(Facultatif)
Fig. 3
6
7
8
9
10
11
12
13
15
14
16
17
18
1
2
3
4
5
19
