RÈGLAGE DES GUIDES DE
LAME INFÉRIEURE ET DU
PALIER DE SUPPORT DE
LAME
Les guides de lame inférieure et le palier de support de
lame doivent être réglés en même temps que les guides
supérieurs et le palier de support comme suit :
DÉBRANCHER L'APPAREIL DE LA
SOURCE D'ALIMENTATION.

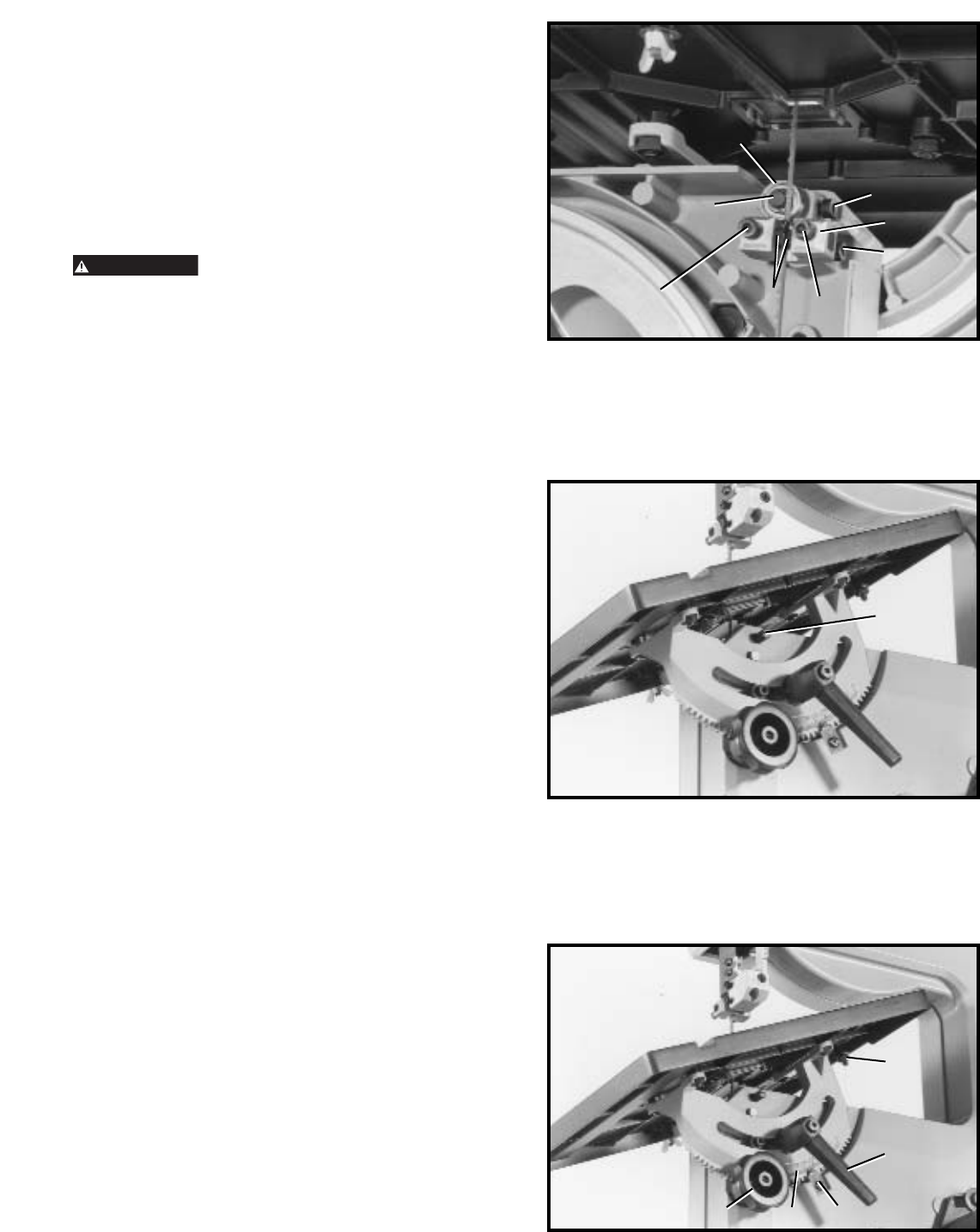

1. Desserrer les deux vis (A) fig. 24, et déplacer les
guides (B) aussi près que possible des côtés de la lame,
en étant prudent pour ne pas pincer la lame. Resserrer
ensuite les deux vis (A).
2. Le bord avant des blocs guides (B) fig.24, devrait être
réglé pour qu'ils soient juste derrière les « gorges » des
dents de lame en desserrant la vis (C), et en déplaçant
le module (D) vers l'intérieur ou vers l'extérieur au
besoin. Resserrer ensuite la vis (C).
3. Le palier de support de lame inférieure (E) fig. 24,
devrait être réglé pour supporter l'arrière de la lame
durant la coupe et aussi pour empêcher que la lame ne
soit poussée trop loin vers l'arrière ce qui pourrait
endommager la lame.
Le palier de support (E) fig. 24, devrait être réglé à
environ 1/32 po (0,79 mm) derrière la lame en desserrant
la vis (F) fig. 24, et en déplaçant l'arbre (G) vers l'intérieur
ou vers l'extérieur. Resserrer ensuite la vis (F).
4. Le palier de support de lame inférieure (E) fig. 24,
devrait être aussi réglé pour que l'arrière de la lame
chevauche le diamètre extérieur du palier à billes
d'environ 1/8 po (3,2 mm). Le palier de support de lame
(E) est réglé sur un arbre à excentrique. Pour changer la
position du palier (E), desserrer la vis (F) fig. 24, et
tourner l'arbre (G) fig. 24 et 25, jusqu'à ce que la lame
chevauche correctement le palier de support. Puis
resserrer la vis (F) fig. 24.
Fig. 24
Fig. 25
G
G
E
F
D
C
A
A
B
Fig. 26
INCLINAISON DE LA TABLE
La table peut être inclinée de 45 degrés vers la droite.
Pour incliner la table, desserrer la poignée de
verrouillage (A) fig. 26, et tourner le bouton (B) en sens
horaire jusqu'à atteinte de l'angle souhaité. Puis
resserrer la poignée de verrouillage (A). REMARQUE :
La poignée de verrouillage de la table (A) se replace en
sortant la poignée et en la replaçant sur l'écrou qui se
trouve sous le moyeu de la poignée. Une échelle (C) et
un pointeur (D) sont fournis pour indiquer l'angle
d'inclinaison.
E
A
D
C
B
AVERTISSEMENT
