ÉVACUATION DES COPEAUX
Le rabot est muni de deux raccords d’évacuation de
copeaux sur lesquels on peut brancher soit un sac à
copeaux (Fig. 2) soit un aspirateur d’atelier avec un
raccord d’aspiration (Fig. 3) pour améliorer la propreté
de votre environnement de travail. Le sac à copeaux ou
le raccord d’aspiration peut être branché sur l’un ou
l’autre des raccords d’évacuation.
Quand le levier de sélection du raccord est en position
1, (vers l’avant de l’outil), les copeaux sont évacués à
gauche. En position 2 (vers l’arrière de l’outil), les
copeaux sont évacués à droite (Fig. 1).
L’adaptateur VAC002 permettant de raccorder la buse à
des tuyaux d’aspiration de 1-1/4 po ou 1-1/2 po est
disponible en option. Un adaptateur pour raccorder la
buse à un tuyau de 2-1/2 po est également disponible
en option.
FERS DE RABOT
• Il y a trois types de fers qui peuvent être utilisés avec
le rabot électrique Bosch 1594 : les mini fers
ordinaires au carbure de tungstène, les mini fers
Bosch Woodrazor au carbure de tungstène à
micrograin (livré en standard avec le rabot électrique
Bosch 1594), et les grands fers en acier rapide.
• Bien que les mini fers Bosch 1594 au carbure de
tungstène soient plus tranchants et plus durables
que les mini fers ordinaires au carbure de tungstène,
l’assemblage et le réglage se font de la même
manière pour les deux types de fers (fers au carbure
de tungstène ordinaires ou fers Woodrazor). Ainsi,
toutes les références à des « mini fers CT » dans ce
mode d’emploi correspondent à la fois aux fers
Woodrazor ainsi qu’aux mini fers ordinaires au
carbure de tungstène.
• Des accessoires en option sont nécessaires si on
désire utiliser des grands fers en acier rapide sur le
1594.
Portez des gants de
protection lors du
changement de fers de rabot. Les bords sont
tranchants et risquent de vous blesser.
DÉMONTAGE DES MINI FERS AU CARBURE
DE TUNGSTÈNE
Les mini fers CT pour rabots électriques sont dotés de
deux tranchants. Ils peuvent être retournés quand un
des tranchants est émoussé ou ébréché (Fig. 6).
Avant tous travaux sur la machine, débranchez la prise.
Changez toujours les deux fers en même temps.
Autrement, le déséquilibrage risque de causer des
vibrations et de réduire la vie utile de l’outil. N’utilisez
que des fers conçus pour être utilisées avec ce modèle.
D’autres fers risquent de causer des vibrations, de
décroître la performance ou de ne pas être correctement
pincés par le porte-fer. Ne tentez jamais d’affûter ou de
raffûter un fer CT.
Pour démonter les fers :
1. Faites tourner le tambour jusqu’à ce que la mâchoire
de bridage soit parallèle à la semelle du rabot.
2. Desserrez les trois vis de la bride d’environ un tour
chacune (il n’est pas nécessaire d’enlever la
mâchoire de bridage) (Fig. 4)
3. Faites légèrement tourner le tambour et servez-vous
d’une cale de bois pour sortir le fer de dessous la
mâchoire de bridage en poussant latéralement sur le
fer. Faites bien attention de ne pas approcher les
doigts des bords tranchants du fer. Si le fer est
encrassé et difficile à enlever, on peut nettoyer le fer
et la bride avec du white spirit, du dissolvant à vernis
ou de l’alcool. (Fig. 5)
4. Faites tourner le tambour de 180° et répétez cette
procédure pour enlever le deuxième fer.
-22-

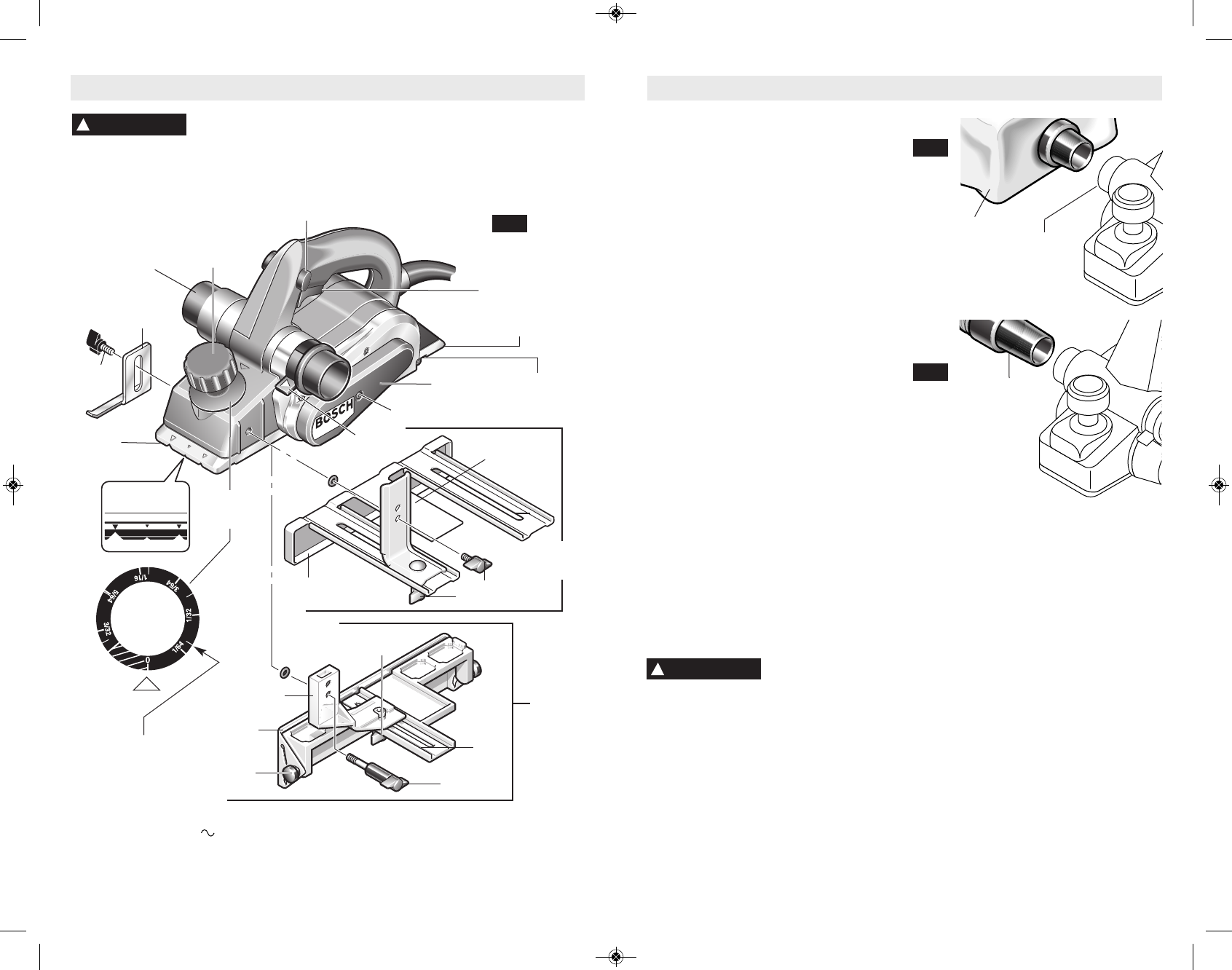

Assemblage
FIG. 2
FIG. 3
S
AC À
COPEAUX
R
ACCORDS
D
’ÉVACUATION
RACCORD
D’ASPIRATION
(EN OPTION)
AVERTISSEMENT
!
-21-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Rabot
Numéro de modèle 1594
Tension nominale 120 V 50 - 60Hz
Intensité nominale 6.5 A
Régime à vide n
0
16,500/min
Capacités maximales
Profondeur de rabotage 0 à 1/16 po (0 à 2,6 mm)
Profondeur des feuillures 0 à 5/16 po (0 à 9 mm)
Largeur de rabotage 3-1/4 po (82 mm)
BOUTON À
AILETTES
BUTÉE DE
PROFONDEUR
POUR FEUILLURE
(EN OPTION)
BOUTON DE
RÉGLAGE DE
PROFONDEUR
RACCORD
D’ÉVACUATION
DES COPEAUX
INTERRUPTEUR
À GÂCHETTE
BOUTON DE VERROUILLAGE
SUR ARRÊT
GUIDE
INCLINABLE
BOUTON
ROND
SUPPORT
DE GUIDE
BOUTON À
AILETTES
BOUTON À
AILETTES
GUIDE
VIS
CAPOT DE
COURROIE
GORGE EN VÉ POUR
CHANFREINER
SUPPORT
DE GUIDE
ÉCHELLE
DES
LARGEURS
BOUTON À
AILETTES
FIG. 1
ÉCHELLE
DE
PROFONDEUR
Remarque : les
graduations sans
repères correspondent
à 0,5 mm.
RANGEMENT DE
LA CLÉ À FER
SEMELLE
AVANT
RÉGLABLE
GUIDE DE
LARGEUR
STANDARD
GUIDE DE
LARGEUR DE
LUXE (EN
OPTION)
LEVIER DE
SÉLECTION DU
RACCORD
REPOSOIR
